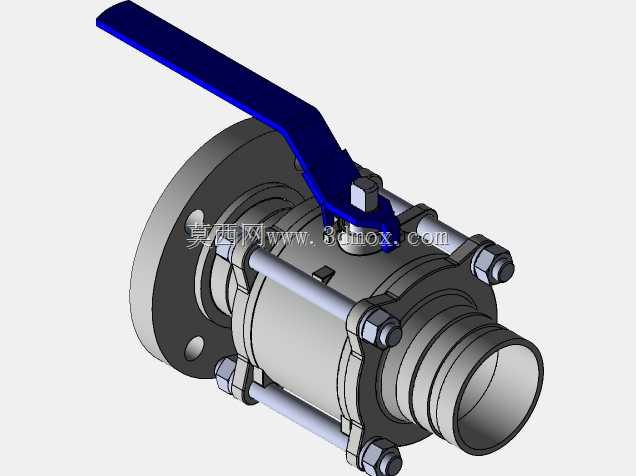

三片式法兰侧2槽手动球阀结构设计

　　这款三片式法兰侧2槽手动球阀，主要面向工业流体管路的通断控制场景，在化工介质输送、市政给排水、暖通循环系统、食品级流体管线中都有广泛适配性，核心作用是通过手柄操作实现管路内介质的截断与导通，相比闸阀、截止阀，它的流阻更小，全开状态下介质流通通道近乎平直，压力损失可以控制在极低水平，适合对管路压降有严格要求的工况。从结构设计逻辑来看，采用三片式阀体拆分结构，左右两个端体与中间主体通过长螺栓拉紧固定，这种设计的优势在于后期维护时不需要将整个阀门从管路上拆下，只需要松开连接螺栓就可以取出中间的阀芯、阀座组件进行密封件更换或者阀芯清理，大幅降低现场运维的拆装工作量。连接端一侧采用法兰结构，

　　法兰盘上预留的螺栓孔可以和对应通径的管路法兰通过螺栓组锁紧，另一侧的2槽结构适配快装式管路连接，能够兼顾固定管路的连接强度与需要频繁拆装段的快速对接需求。操作端采用加长杠杆式手柄，手柄表面做防滑结构处理，操作时只需要90度旋转就可以实现阀门的全开全关，手柄的朝向可以直观反馈阀门的开关状态，平行于管路为全开，垂直于管路为全关，现场巡检时不需要额外加装阀位指示器就能快速判断工位。设计过程中对安装边界做了充分考量，法兰端的密封面尺寸符合对应通径的法兰连接标准，侧端2槽的卡槽深度、槽间距匹配常规快装接头的尺寸公差，阀体整体的轴向长度、径向最大轮廓尺寸控制在同通径阀门的常规安装空间范围内，不会出现与周边管路、支架干涉的问题。

　　阀芯采用浮动式球芯结构，配合两侧的弹性阀座，在介质压力作用下球芯会向出口侧阀座轻微压紧，自动补偿密封面的微小磨损，保证长期使用过程中的密封可靠性，阀杆部位采用多层密封结构，避免介质从阀杆与阀体的配合间隙处出现外漏，阀杆的防飞出设计可以在管路带压状态下防止阀杆被内部压力顶出，提升操作过程的安全性。建模过程中对所有配合面的公差做了合理预留，螺栓连接的孔位同轴度、阀座安装槽的尺寸精度都符合实际加工的工艺要求，既不会因为公差过松导致密封失效，也不会因为公差过严提升加工难度与装配成本。
