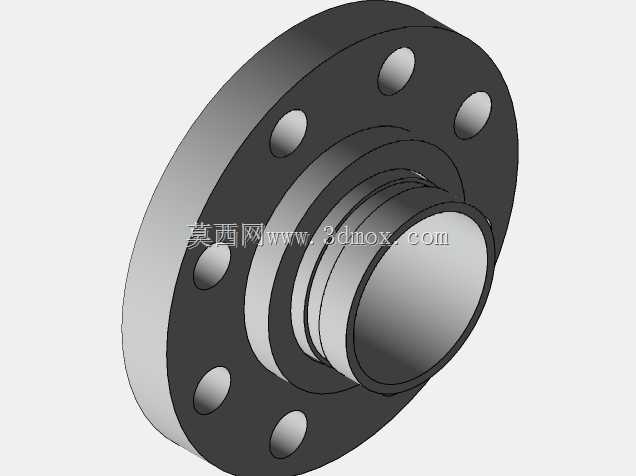

带颈凸面带孔沟槽式法兰连接结构

　　这类沟槽法兰主要应用在低压流体输送管路的快装连接场景，常见于民用给排水、消防喷淋、暖通循环水以及工业制程中的清水、低压油品输送管线，相比传统平焊法兰，它的带颈结构能在不额外增加法兰盘厚度的前提下，提升接口处的整体抗弯刚度，减少管路运行中因振动、热胀冷缩带来的接口形变泄漏风险。从结构设计来看，法兰盘端面上均匀分布的螺栓孔，采用跨中排布方式，能让螺栓锁紧后的压紧力更均匀地作用在密封面上，避免局部压紧力不足导致的渗漏；颈部的阶梯沟槽结构，是用来适配沟槽式管接头的卡箍定位，安装时不需要对管道端做复杂的坡口焊接处理，只需要将管道插入法兰颈内，用专用滚槽设备在管道端部压出匹配的凸缘，就能通过卡箍完成快速锁紧，大幅缩短现场管线安装的作业周期，

　　尤其适合空间狭窄、动火作业受限的管廊、井下安装场景。设计过程中需要重点控制几个关键尺寸边界：首先是法兰盘的外径尺寸，要匹配对应压力等级下的螺栓孔中心圆直径，保证相邻螺栓的安装扳手空间足够，不会出现螺栓锁紧时工具干涉的问题；其次是颈部的内孔直径，要和适配的管道外径保持合理的间隙配合，间隙过大会导致管道插入后同轴度偏差过大，影响管路整体的直线度，间隙过小则会给现场管道插接带来难度，尤其是低温环境下管道端口存在轻微形变时，容易出现插装不到位的问题；另外密封面的平面度公差需要控制在合理范围内，不需要过高的加工精度，因为沟槽连接的密封主要依靠卡箍内嵌的橡胶圈实现，法兰端面只需要起到轴向定位和压紧的作用，

　　过高的平面度要求反而会增加不必要的机加工成本。实际选型应用时，要注意这类法兰的适用压力上限，因为沟槽连接的密封承压能力相比焊接法兰更低，通常不应用在超过1.6MPa的高压管路上，同时在管路的弯头、变径、阀门等应力集中的位置，需要搭配对应的固定支架，避免管路运行中的轴向推力直接作用在法兰卡箍位置，导致密封失效。建模过程中，螺栓孔的阵列排布要严格对应公称通径的标准参数，颈部的沟槽圆角要做合理的过渡处理，避免应力集中导致的结构强度不足，同时要预留出卡箍安装的轴向空间，保证现场安装时卡箍能顺利卡入沟槽位置，不会和法兰盘端面产生干涉。
