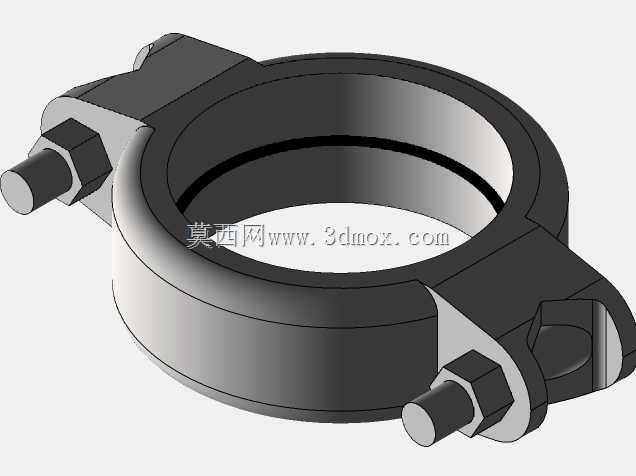

Victaulic77型不锈钢卡箍式联轴器结构

　　这款卡箍式联轴器主要应用于民用给排水、工业流体输送、消防管路系统的不锈钢管道连接场景，在需要快速装配、允许一定管路角向偏移的安装工况下适配性极强，相比传统法兰连接、焊接连接的管路接头，它不需要复杂的焊接工序与多组螺栓对位紧固，现场安装效率能提升六成以上，同时能补偿管路因温度变化产生的微量伸缩、以及安装过程中产生的小角度轴线偏差，降低管路装配的对中精度要求。从结构设计来看，整体采用对开式卡箍环结构，两个半环通过两侧的螺栓紧固件实现锁紧，卡箍内侧的密封槽位可配套适配对应规格的密封圈，压接后密封圈均匀贴合管道外壁的压接凸缘，实现管路的静密封，能承受常规工况下1.6MPa级别的流体压力，适配的管道外径为100mm规格，

　　卡箍锁紧后的整体外径约为152mm，轴向安装占用长度仅为68mm，安装时不需要在管道端加工螺纹或者焊接法兰，仅需要使用专用压接工具在管道端部压出标准凸缘，将两个半环抱合在管道对接位置，均匀锁紧两侧螺栓即可完成装配。设计过程中充分考虑了现场安装的容错空间，卡箍与管道凸缘的配合面预留了0.8mm的轴向活动间隙，允许管路在运行过程中存在不超过3mm的轴向窜动，以及不超过1°的角向偏斜，避免因管路沉降、热胀冷缩产生的应力直接作用在接头位置导致密封失效。两侧的紧固螺栓采用标准外六角结构，可使用常规扳手完成锁紧操作，不需要定制专用工装，卡箍本体采用铸造不锈钢材质，壁厚均匀性控制在±0.5mm范围内，既保证了结构强度，又控制了整体重量，

　　单套接头总重量不超过1.2kg，高空管路安装时能降低施工人员的操作负荷。在管路系统的日常维护中，这类接头也具备明显优势，需要拆卸管路时仅需要松开两侧螺栓即可打开卡箍，不需要破坏管道本体，后期管路改道、维护的成本远低于焊接式接头，同时不锈钢材质的本体具备优秀的耐腐蚀性能，可适配净水、弱酸弱碱流体、压缩空气等多种介质的输送场景，在直饮水管路、化工洁净管路、消防喷淋管路中都有大量成熟应用。建模过程中严格还原了卡箍的铸造圆角、螺栓沉台、密封槽的尺寸细节，所有配合面的尺寸公差都参照Victaulic77型标准接头的产品规范设定，可直接用于管路系统的装配干涉校验、施工布局模拟，也可作为同类型快装接头设计的参考原型，结构上没有冗余的设计特征，所有几何结构都服务于锁紧、密封、安装容错这三个核心功能。
