工业级开关电源外壳结构设计

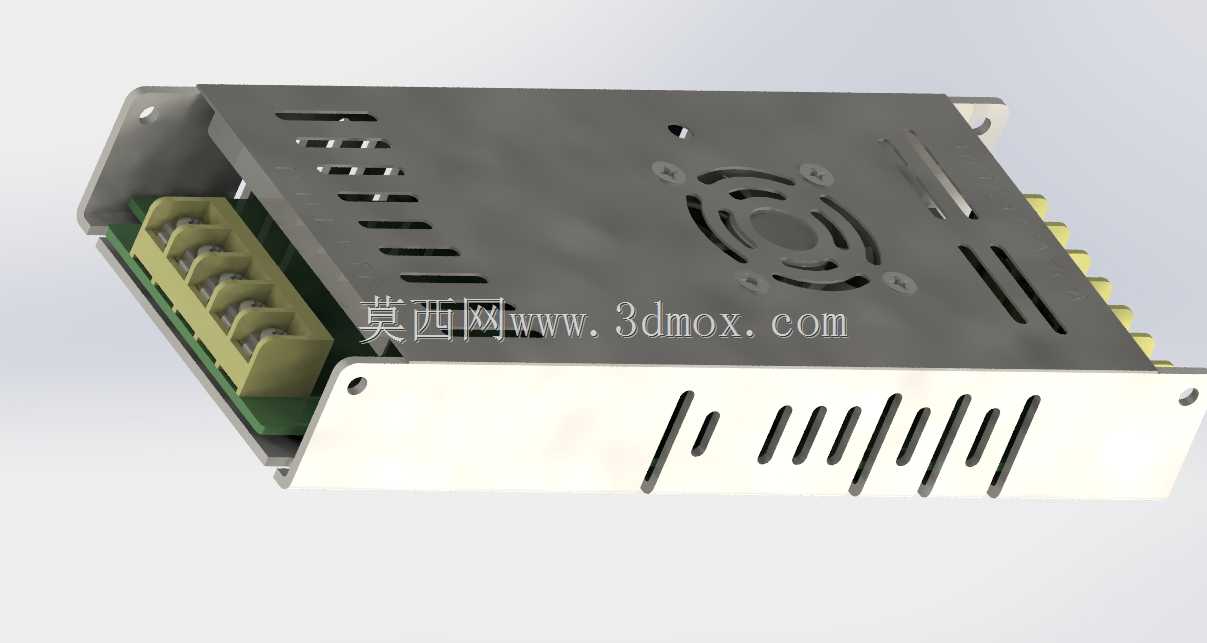

　　这款钣金壳体是面向小功率工业开关电源开发的结构件，日常多配套在自动化控制柜、小型工控设备、传感信号采集终端内部，作为AC-DC电压转换模块的承载防护结构使用。从实际装机场景来看，这类壳体需要同时兼顾电气绝缘防护、散热通风、安装固定、接线操作四个核心需求，设计过程中没有做多余的装饰性结构，所有特征都服务于实际装配与使用需求。壳体主体采用1mm厚度的冷轧钢板折弯成型，表面做哑光喷塑处理，既可以提升壳体的抗锈蚀能力，也能避免装机过程中尖锐边角划伤操作人员，同时金属壳体本身可以形成电磁屏蔽层，减少内部电源模块工作时的电磁辐射对外围敏感传感元件的信号干扰。壳体上下盖板与侧围的连接采用自攻螺丝固定，预留的螺丝孔位都做了沉台处理，

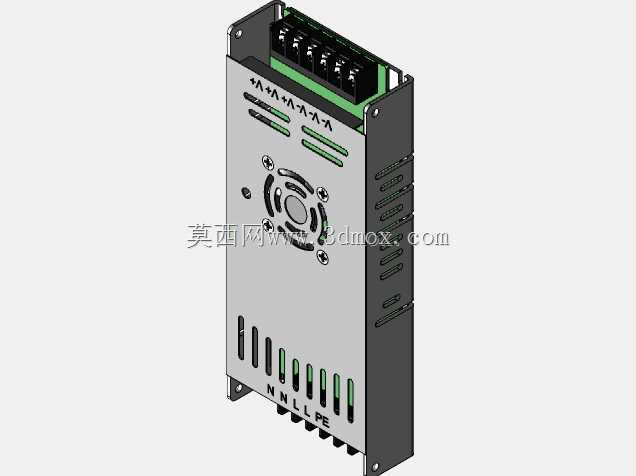

　　装配后螺丝头不会突出壳体表面，避免在柜内安装时与相邻走线、元器件发生刮蹭。壳体侧面的接线端预留了标准栅栏式接线端子的安装位，端子排与内部PCB板的连接空间做了避让，接线时不需要额外拆除上盖即可完成进线、出线的压接操作，端子旁的壳体平面预留了丝印标识的位置，方便生产时标注L、N、接地以及输出电压的对应接线位，减少现场接线的误操作概率。散热设计上，壳体顶面与侧面都冲制了长条状通风槽，通风槽的开孔方向顺着内部散热风扇的气流走向排布，正对内部功率器件的发热区域，顶部预留的风扇安装位可以适配40mm规格的轴流风扇，风扇固定孔做了翻边处理，既提升了局部结构强度，也能避免螺丝安装时偏斜刮碰到内部的元器件。安装边界方面，

　　壳体两侧延伸出带安装孔的固定耳，安装孔做了长圆孔设计，可以适配柜内安装导轨或者安装板上的孔位偏差，降低现场安装的对位难度，整体外形尺寸控制在120mm80mm35mm区间，可以适配多数小型工控设备的内部安装空间，不会占用过多柜内走线空间。壳体内部预留了PCB板的固定柱，固定柱高度经过测算，保证PCB上的电解电容、功率管等较高元器件与上下盖板之间保留至少3mm的安全间隙，避免元器件贴到金属壳体引发短路风险，同时接线端与壳体边缘的距离满足电气安规的爬电距离要求，不需要额外增加绝缘挡片即可满足常规工业环境的使用要求。
