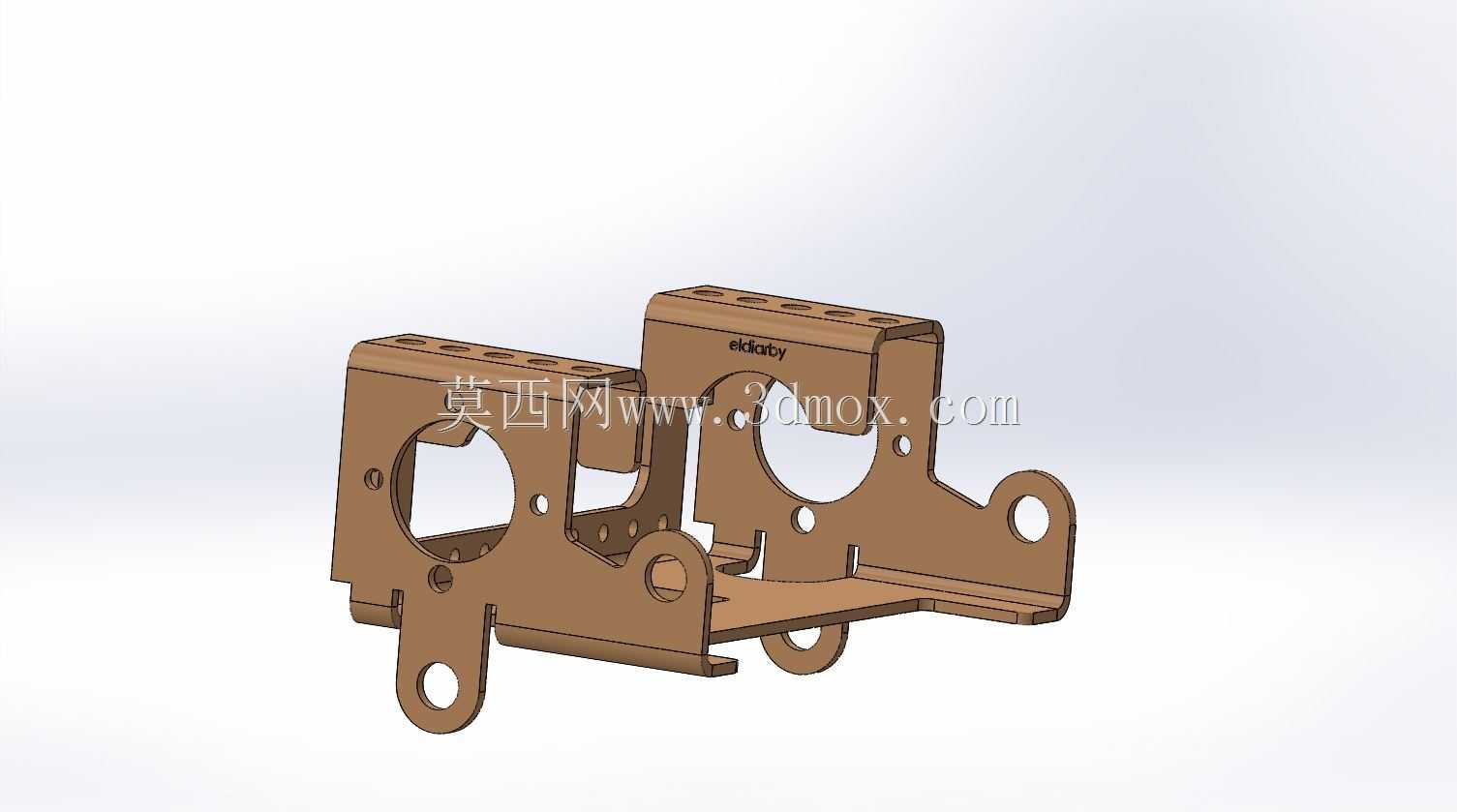

传感器安装用双工位折弯金属固定支架

　　这款钣金结构件主要用于工业传感检测场景下的光电类、接近类传感器安装固定，常见于自动化产线的检测工位、物流分拣线的物料识别点位以及小型设备的信号采集模组中，作为传感器与设备机架之间的连接承载部件，承担定位、防护与抗震的作用。从结构设计来看，整体采用一体化钣金冲压折弯工艺成型，省去了多零件拼接的装配误差，两个对称的传感器安装腔可同时容纳两个同规格传感器并排安装，适配需要双路冗余检测或者对射式检测的工位需求，腔体上预留的圆形开孔刚好匹配常用圆柱型传感器的外径，侧边的小孔用于安装锁紧顶丝，避免传感器运行中出现轴向窜动。底部的平板结构为整个支架的安装基准面，平板上预留的长条孔可适配一定范围内的安装位置调整，方便现场调试时微调传感器的检测距离，

　　四周伸出的带孔耳板既可以作为辅助安装点位，也能用于走线时的线束固定，避免传感器连接线在设备运行中被拉扯损坏。设计时充分考虑了钣金加工的工艺性，所有折弯处都预留了合理的折弯半径，避免冲压过程中出现板材开裂的问题，所有安装孔的孔位都做了去毛刺处理，防止安装时划伤操作人员或者损坏传感器线材。从安装边界来看，支架整体高度适配常用M18规格传感器的安装长度，底部安装孔的孔距符合工业铝型材的标准槽距，无需额外加工转接板即可直接安装在30系列、40系列工业铝型材搭建的机架上，两个安装腔的中心距经过精准核算，刚好满足双传感器并排安装时的最小间距要求，不会出现信号互相干扰的问题。结构上的加强折弯边提升了整体的刚性，即使在设备有持续振动的工况下，也不会出现支架变形导致传感器检测位置偏移的情况，表面的氧化处理层可以提升耐锈蚀能力，适配车间内多尘、少量油污的使用环境。
