带散热模组的传感检测装置结构设计

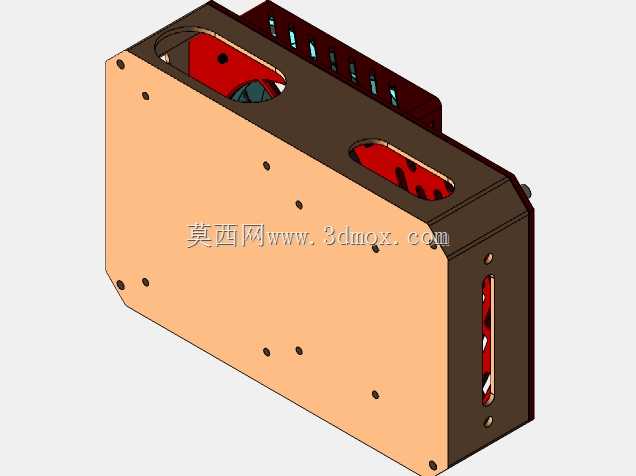

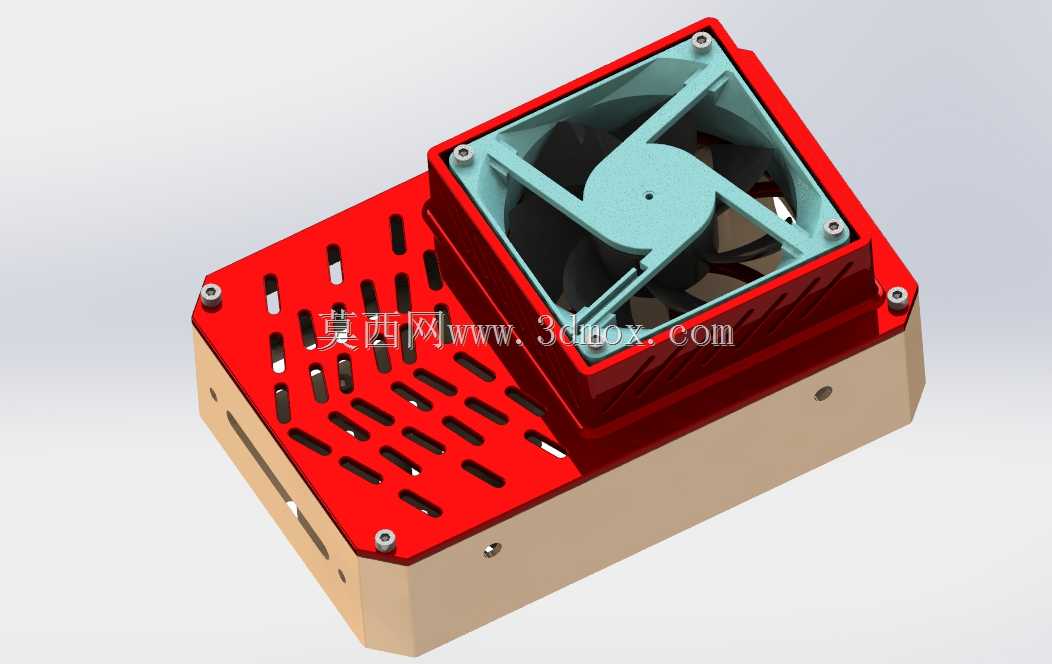

　　这款带风冷散热结构的传感装置，主要面向工业现场持续运行的传感检测场景设计，适配车间环境下需要长时间稳定采集工况数据的传感单元使用，解决密闭壳体内置传感元件长时间工作积热导致的检测精度漂移、元件寿命折损的实际问题。整体结构分为三层堆叠布局，底层为米浅色硬质安装基座，基座侧面预留了穿线孔位与固定安装孔，可直接通过螺栓固定在设备机架或检测工位的安装平面上，基座的安装边界做了圆角过渡处理，避免装配过程中剐蹭操作人员或周边走线，基座内部预留了传感元件、信号处理电路板的安装腔室，腔室内部设置了定位柱与卡扣位，无需额外打胶即可完成电路板的固定，减少装配工序。中间层为红色冲孔散热上盖，上盖表面排布了多组长条形通风冲孔，

　　冲孔的开孔方向顺着风冷气流的流向设置，既保证气流可以顺畅穿过带走腔体内的积热，又能阻挡车间环境中较大尺寸的金属切屑、灰尘落入壳体内部，上盖通过四角的内六角螺丝与底层基座锁紧固定，接缝处预留了密封槽位，可根据使用场景加装密封胶条实现IP54级的防尘防护，适配多粉尘的机加工车间使用场景。顶层为轴流风冷风扇模组，风扇通过四角的固定螺丝直接锁紧在散热上盖的顶部凸台上，风扇采用标准80mm方形轴流风扇规格，扇叶做了动平衡校准结构设计，运行时振动量控制在较低区间，避免风扇振动传递到下方传感元件导致检测数据出现干扰波动，风扇的供电走线通过散热上盖预留的穿线槽引入下层壳体腔室，与内部电路板的供电端子直接对接，无需额外外置走线。

　　设计过程中优先考虑了装配与后期维护的便捷性，三层结构全部采用螺丝锁紧的固定方式，无焊接、粘接等不可拆卸结构，后期更换风扇、清理通风孔积尘、检修内部传感元件时，仅需拧下对应位置的螺丝即可完成拆解，无需专用工装。散热风道采用垂直直通风路设计，风扇运转时直接将下层腔体内的热空气向上抽出，外界冷空气通过散热上盖的侧部冲孔进入腔室，形成持续的散热循环，相比侧面风冷的结构，垂直风道的风阻更低，相同风扇转速下散热效率提升约15%，可保证内部传感元件在40摄氏度的车间环境下，满负荷运行时壳体内温度不超过55摄氏度，满足工业级电子元件的工作温度要求。基座的底部安装孔采用长圆孔设计，安装时可在小范围内调整固定位置，降低安装面的孔位加工精度要求，适配现场改造类项目的安装需求，整体结构的边角全部做了倒角处理，无尖锐毛刺，符合工业设备的安全设计规范。
