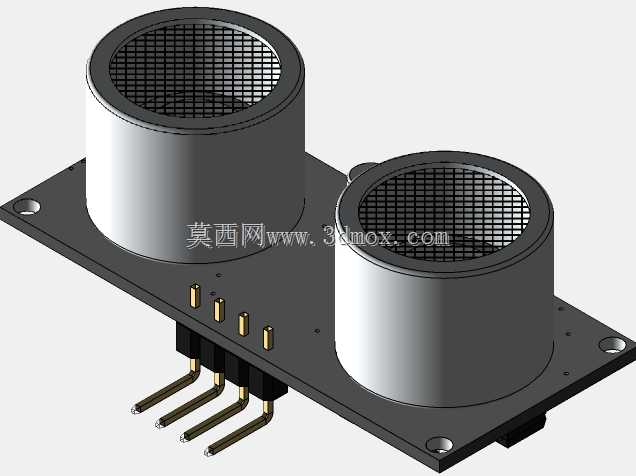

HC-SR04超声波测距传感器结构建模

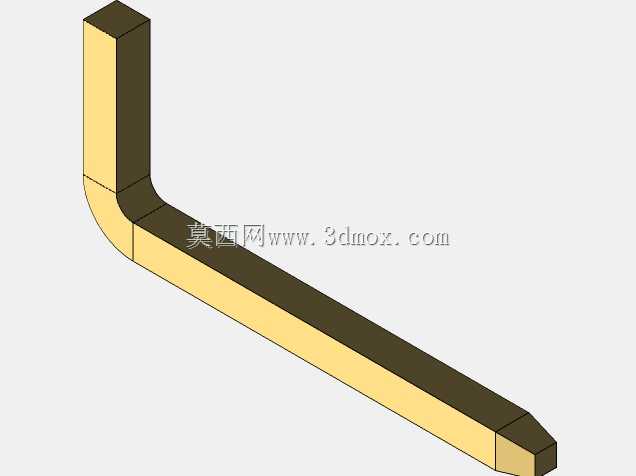

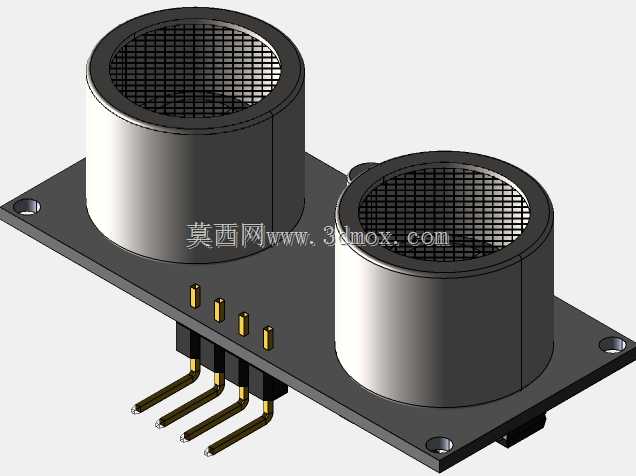

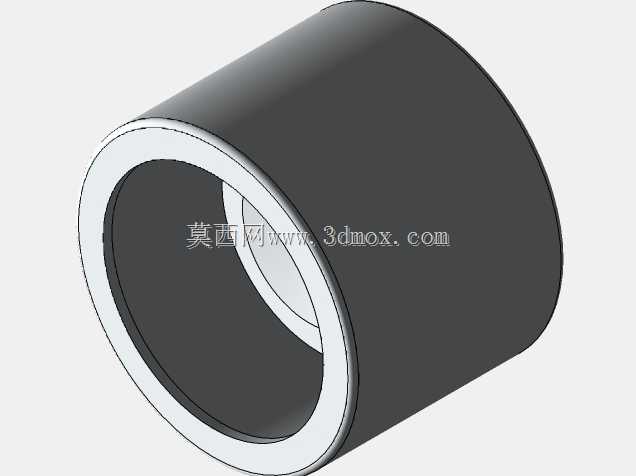

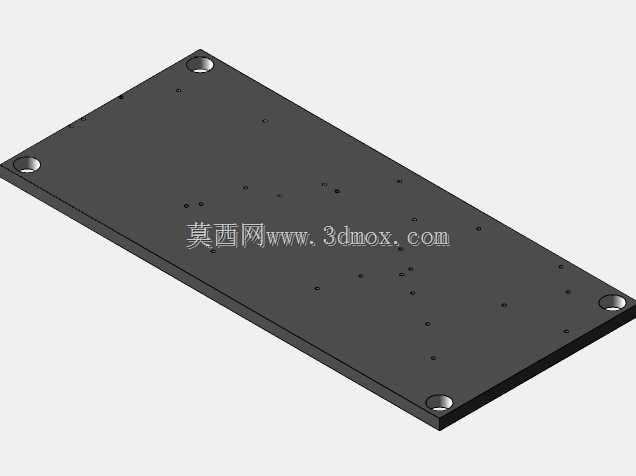

　　这款HC-SR04超声波测距模块的三维建模，完全还原了实物的结构细节，可直接用于智能小车避障、工业物料位检测、自动门感应、机器人路径规划等场景的装配验证与结构干涉检查。从实际工程应用角度出发，建模时优先还原了模块的安装边界：PCB基板采用标准2mm厚度环氧板尺寸，四角预留M2安装孔位，孔位间距严格匹配常用传感器安装支架的孔距标准，排针引脚采用2.54mm标准间距，可直接适配通用面包板、杜邦线连接以及定制PCB插座的装配需求，无需额外调整安装位。两个超声波换能器的安装高度差、中心距完全参照实物参数还原，收发探头的金属外壳弧度、内部压电陶瓷片的装配位置都做了细节还原，能直观呈现声波收发的角度范围，

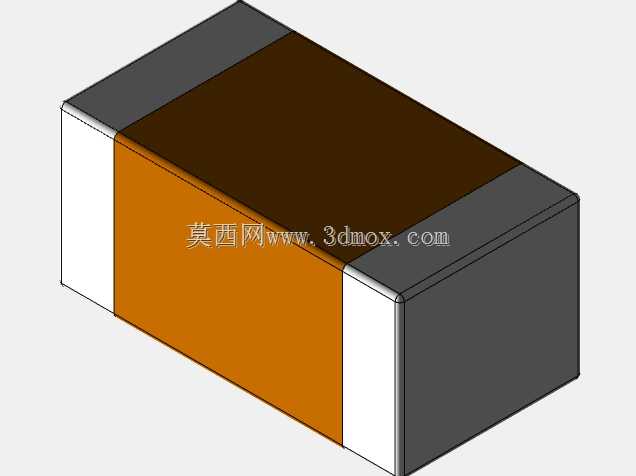

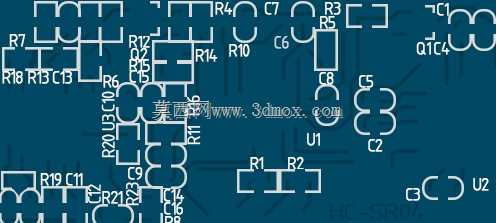

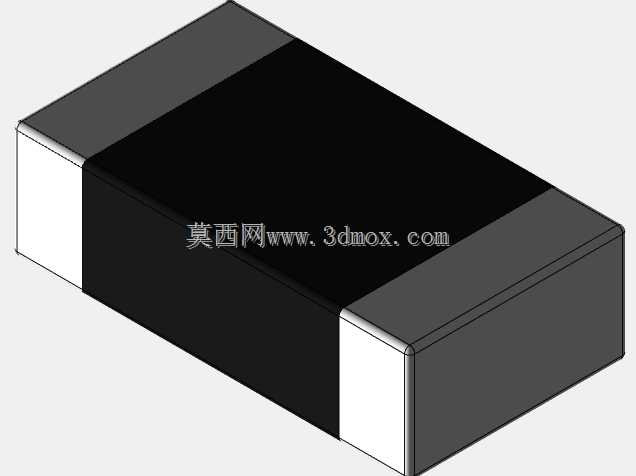

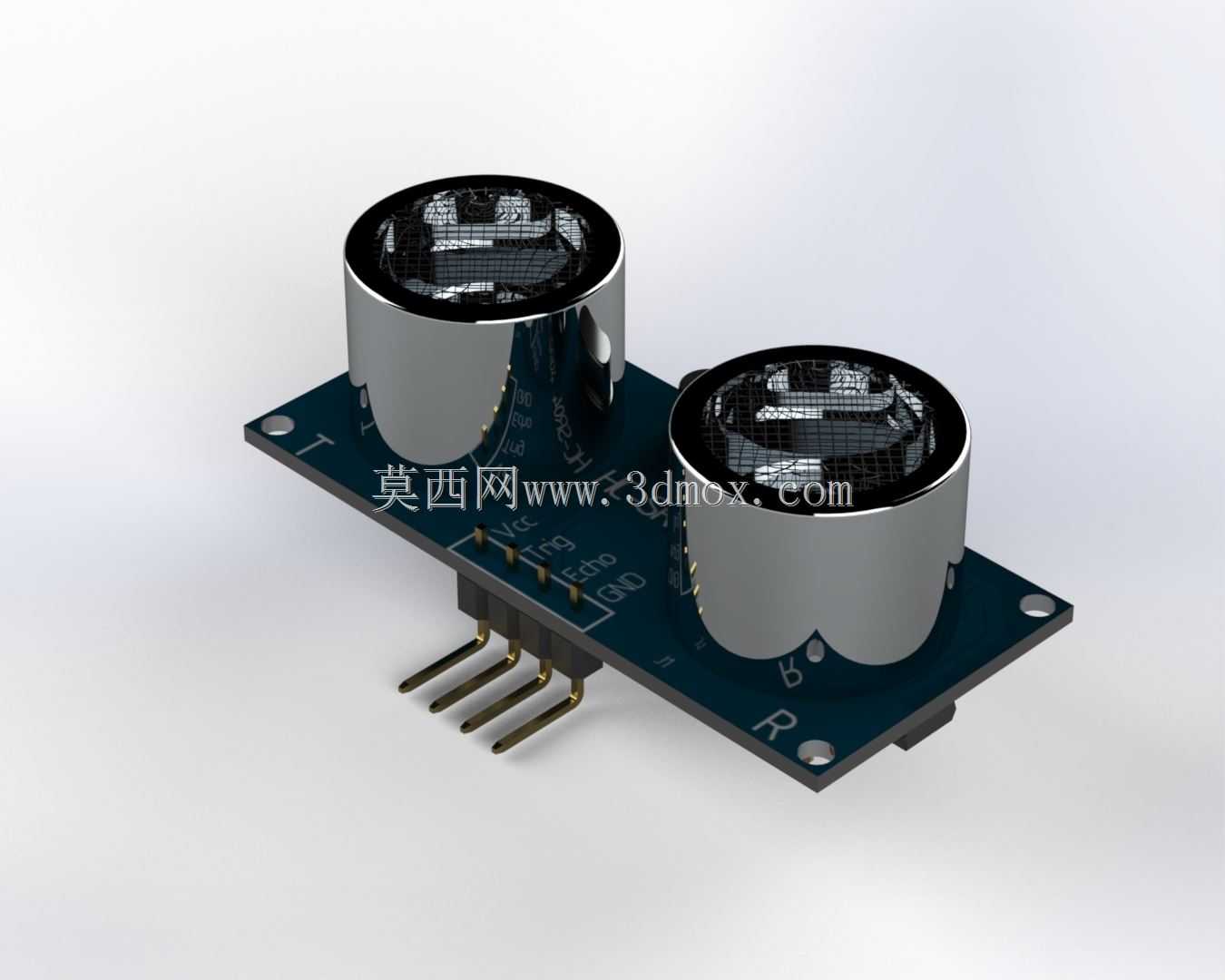

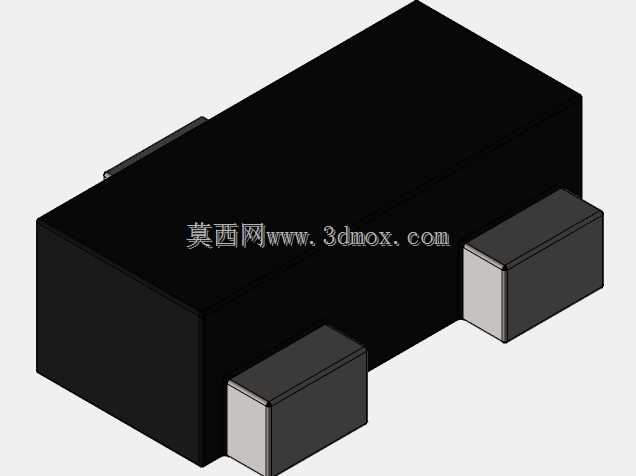

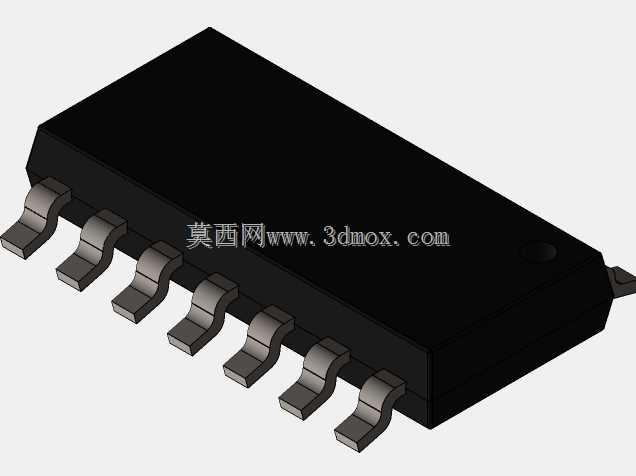

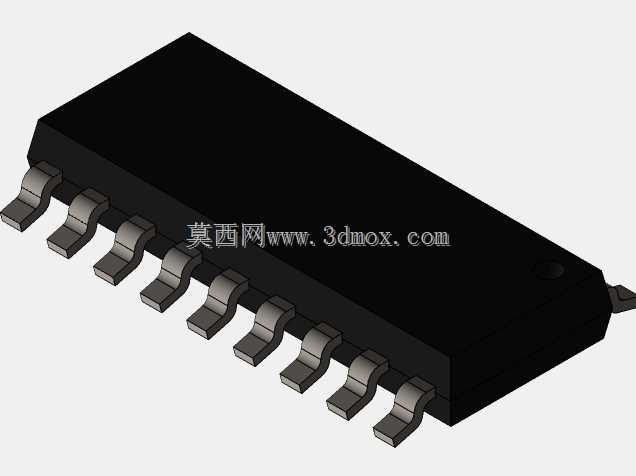

　　在做整机结构设计时可提前规避遮挡探头的结构件，避免影响测距精度。模块背面的贴片元件布局也做了简化还原，不会占用过多模型资源，同时能准确呈现模块整体厚度，在做紧凑空间装配时可精准计算预留间隙，比如嵌入式安装在设备外壳时，可直接通过模型确认探头伸出外壳的高度，既保证声波收发不受外壳遮挡，又不会让探头突出过多影响设备整体外观。建模过程中特意区分了不同部件的材质属性，PCB基板的哑光黑、探头金属外壳的亮面镀铬、排针的镀金层都做了对应材质区分，在做整机渲染时可直接调用材质参数，无需二次调整。对于做智能设备开发的结构工程师来说，这个模型可直接导入装配体，验证传感器与周边结构件的距离，比如在AGV小车上安装时，可提前模拟不同安装角度下的测距盲区，

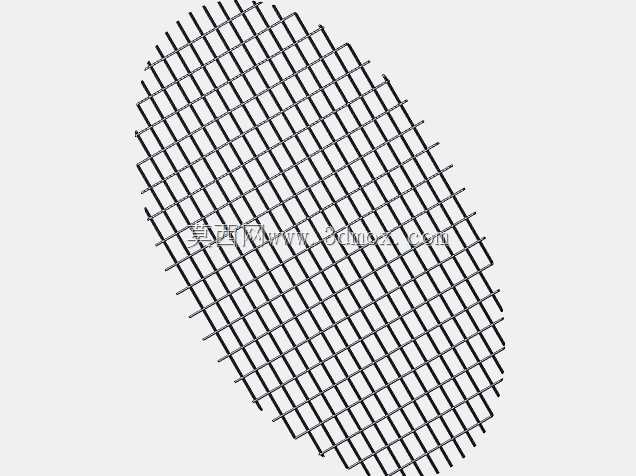

　　调整传感器安装高度与俯仰角，避免出现探测死角；在自动化产线的物料检测工位，可通过模型确认传感器安装位置与传送带的距离，匹配最佳测距区间，减少现场调试的反复调整工作量。模块整体外形方正，没有突出的异形结构，安装方式灵活，既可以通过排针直插在控制板上，也可以通过螺丝固定在支架上，建模时保留了两种安装方式的结构特征，方便不同应用场景下的装配模拟。探头部分的防护网细节也做了还原，能直观看到探头的有效探测面范围，在设计传感器防护外壳时，可对应预留出声波通道，避免防护结构影响声波传输。
