1.25英寸方管油管弯管成型工装工具

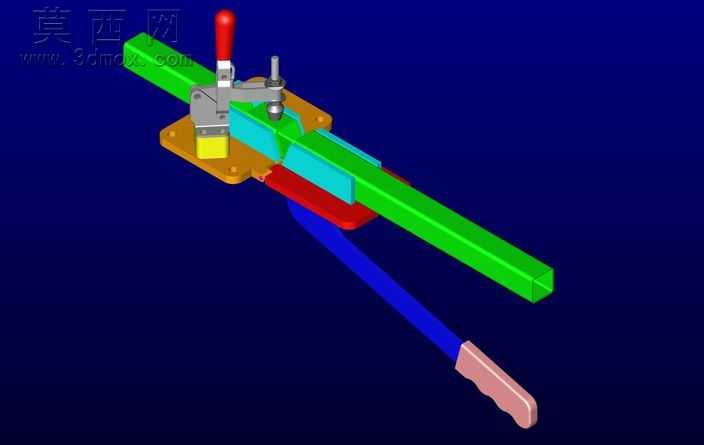

本作品为针对1.25平方英寸方形油管设计的弯管成型工装三维模型，整体建模过程严格遵循机械加工工装的实际功能逻辑搭建，采用KeyCreator完成全参数化结构设计，所有配合部件均按照实际工装的装配公差预留间隙，确保虚拟装配状态下各活动部件可实现真实的运动模拟。模型渲染阶段采用高对比度的色彩区分不同功能部件：快速夹钳部分采用银灰色金属材质搭配红色操作手柄，模拟实际工装的铸铁基座与防滑操作件质感；定位基座采用暖黄色金属漆材质，还原工装底座的防锈涂层效果；待加工方管采用亮绿色半哑光材质，清晰展示管材的装夹定位状态；配套的施力弯杆采用蓝色杆身搭配粉色防滑握柄，直观区分操作施力部件与定位部件。结构设计上，工装采用卧式快速夹钳作为核心压紧机构，夹钳底部通过带安装孔的方形基座固定于操作平台，夹钳压头位置配套定制化的仿形压块，压块内槽与1.25英寸方管的外壁轮廓完全贴合，可在压紧过程中避免管材表面出现压痕，同时保证装夹定位的同轴度。弯管成型模块设置于夹钳侧方，配套的成型靠模带有90°标准圆弧导向面，靠模与管材接触的工作面做了圆角过渡处理，可在弯管过程中避免方管出现外壁凹陷、内壁起皱的变形问题。设计思路围绕小批量油管加工的实际需求展开，摒弃了大型弯管设备的复杂结构，采用手动操作的轻量化设计，整体工装可固定于普通钳工工作台使用，无需外接动力源，即可将1.25英寸方形油管弯折至90°及更小角度，同时在弯管过程中通过定位结构保持管材的直线度，弯折后的管材焊缝对接面可保持齐平状态，大幅降低后续焊接工序的对位难度，减少焊接前的打磨校正工作量。模型所有部件均做了细节还原，包括夹钳的锁紧卡扣、基座的固定安装孔、握柄的防滑纹理等细节都完整建模，可直接用于工装加工的图纸导出，也可作为五金工装设计的参考案例使用。
