框架式多推进器遥控水下航行器结构

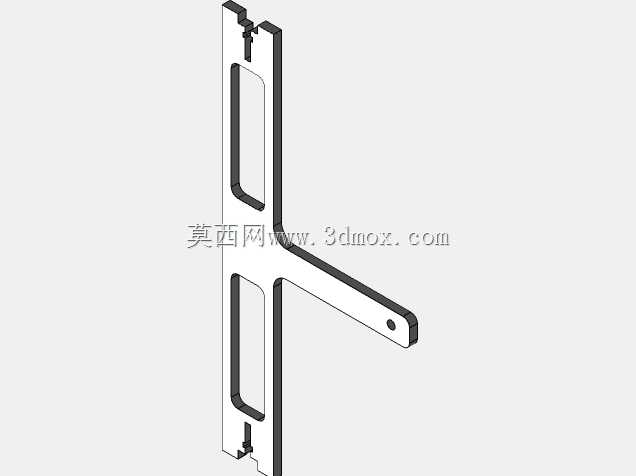

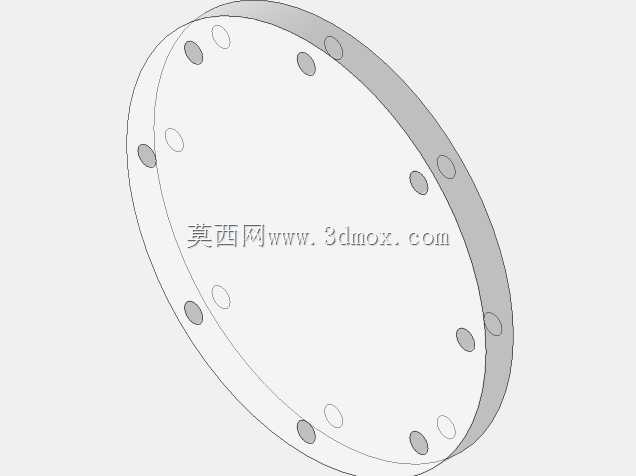

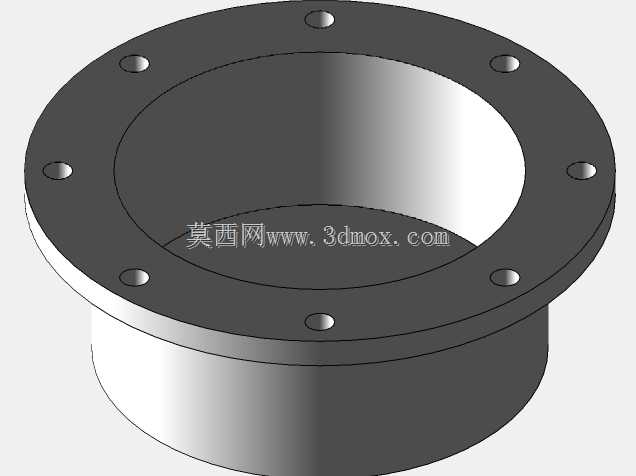

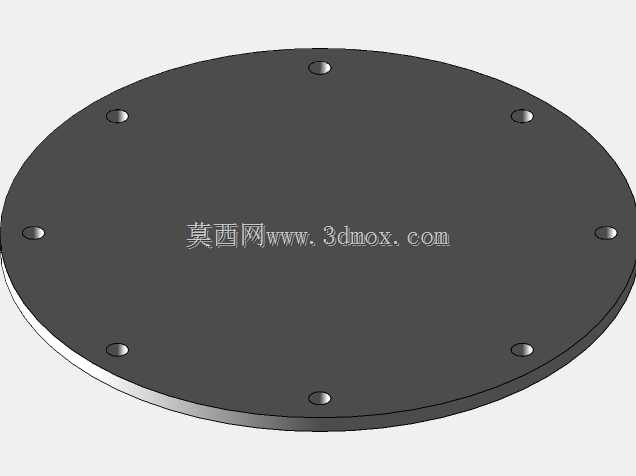

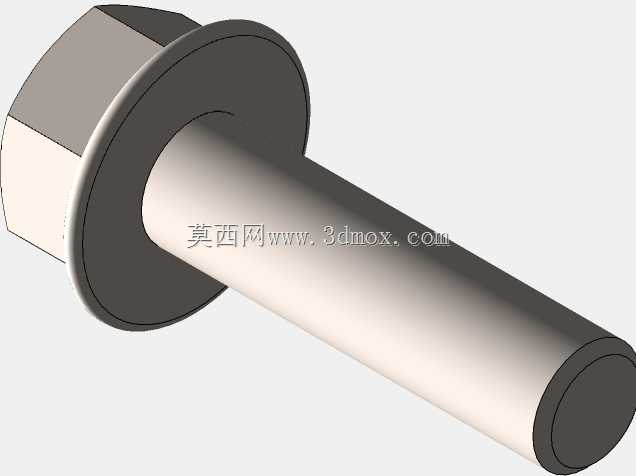

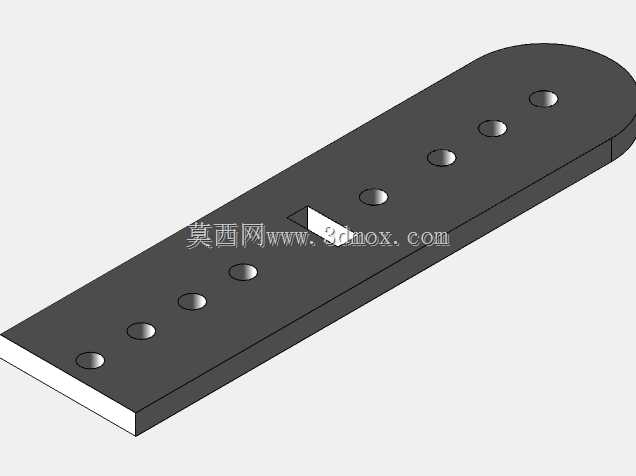

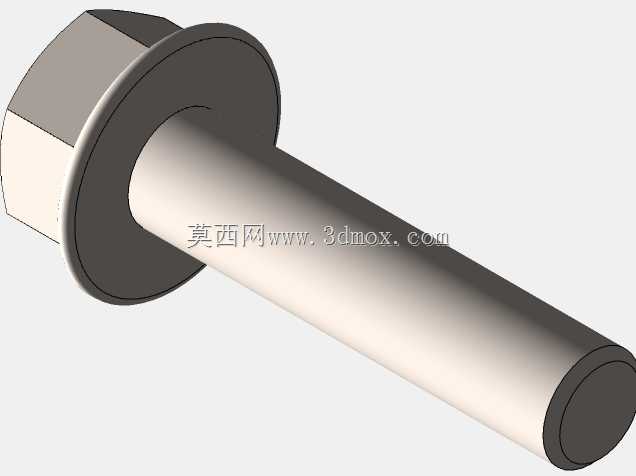

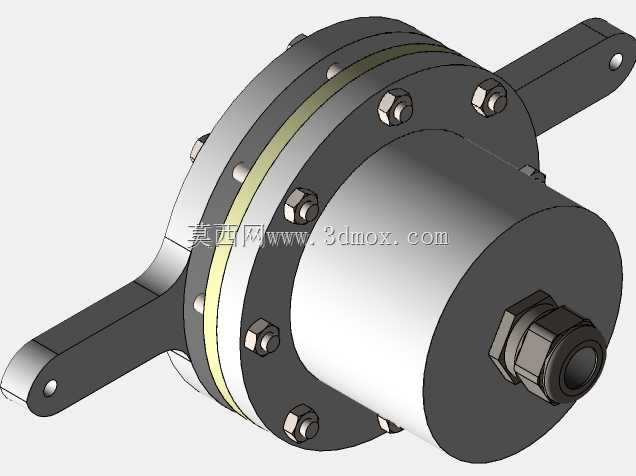

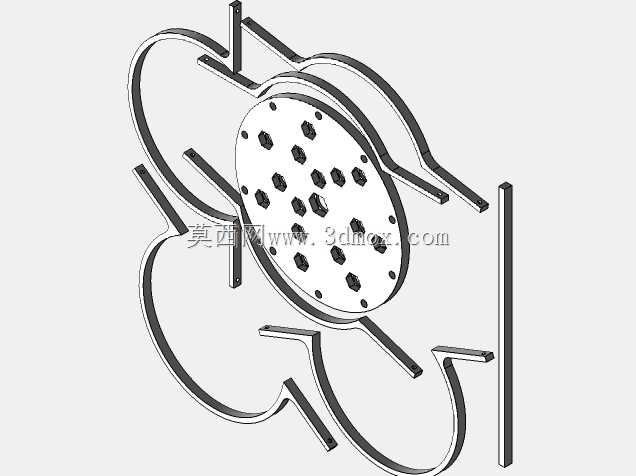

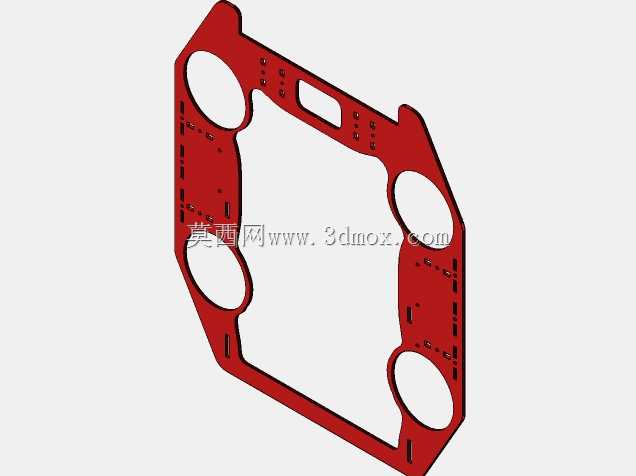

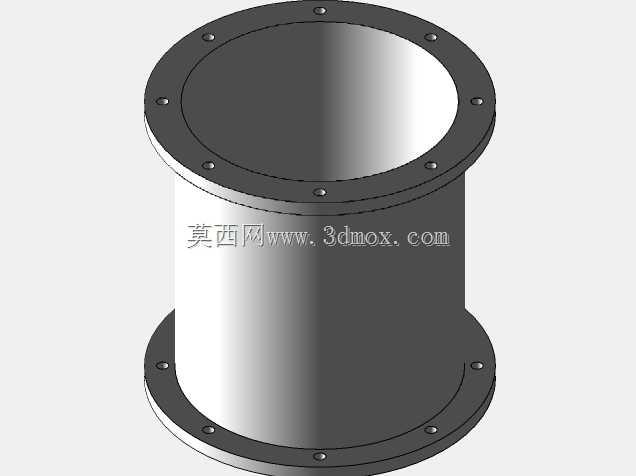

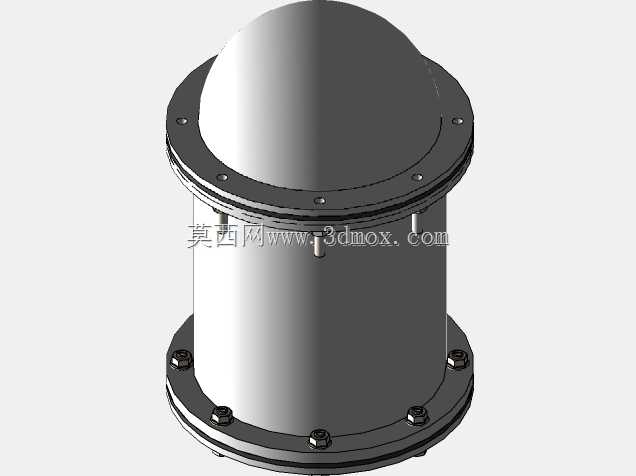

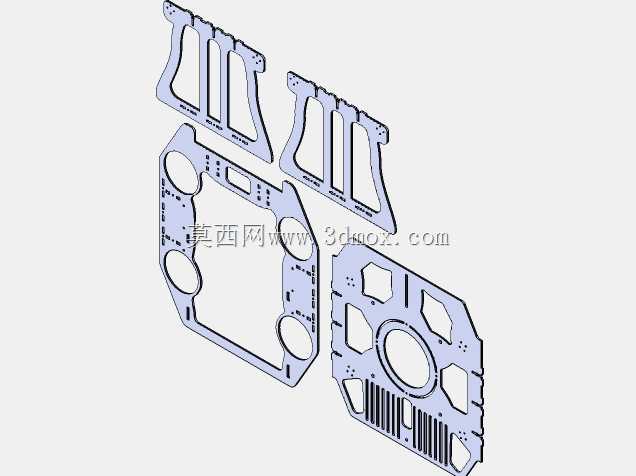

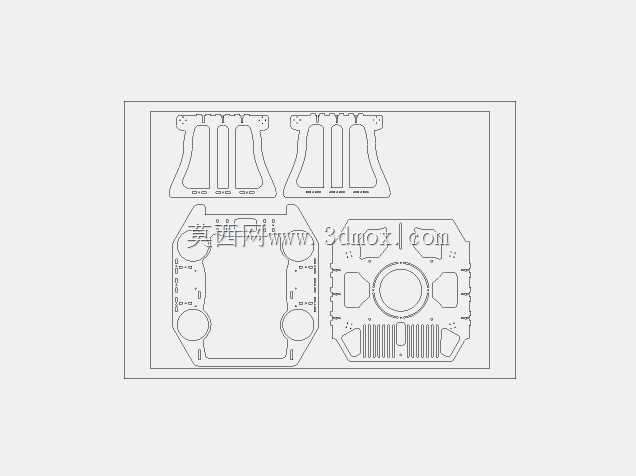

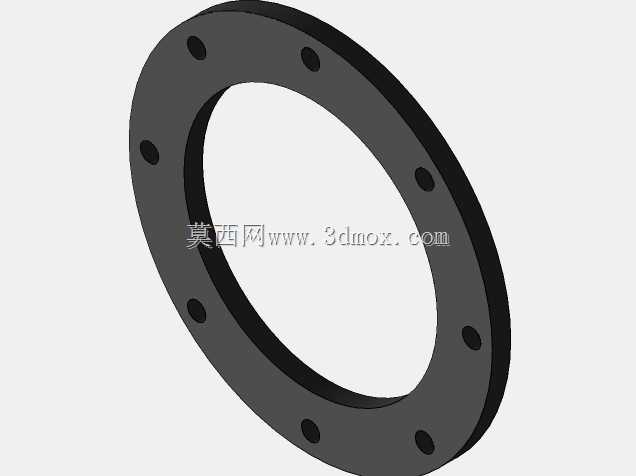

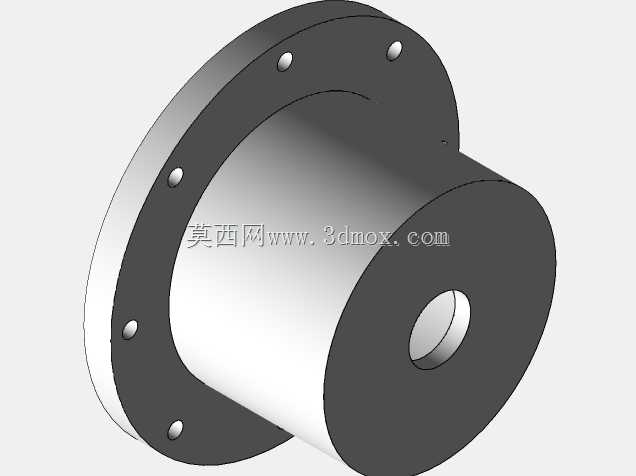

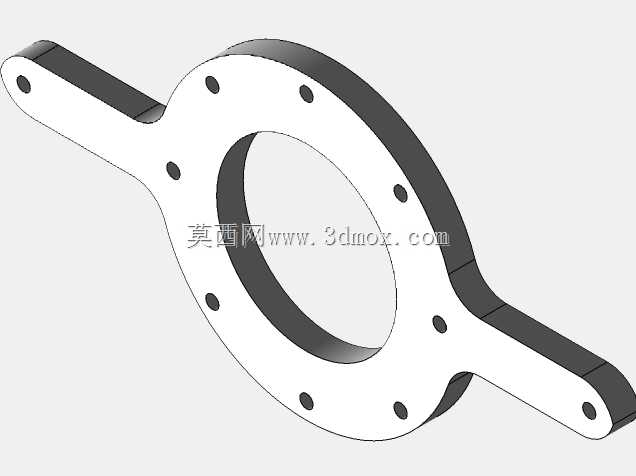

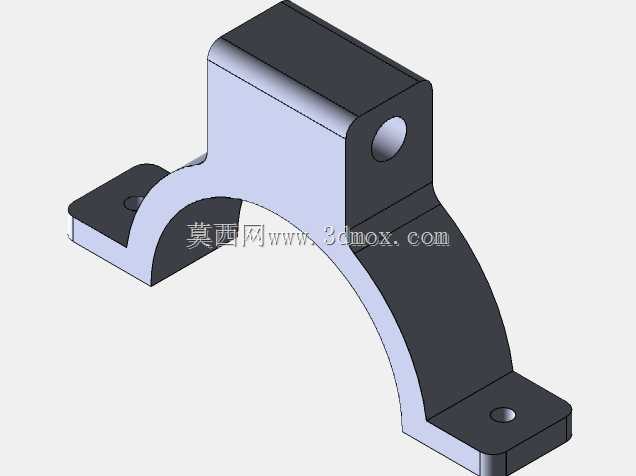

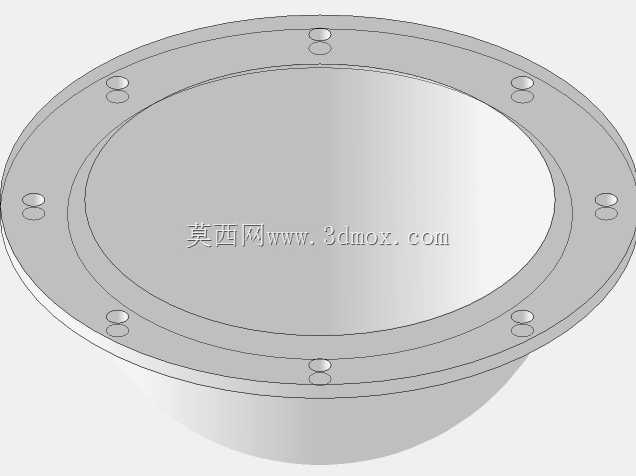

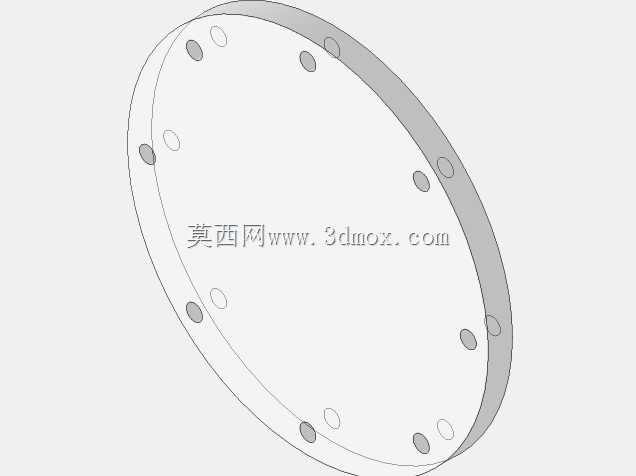

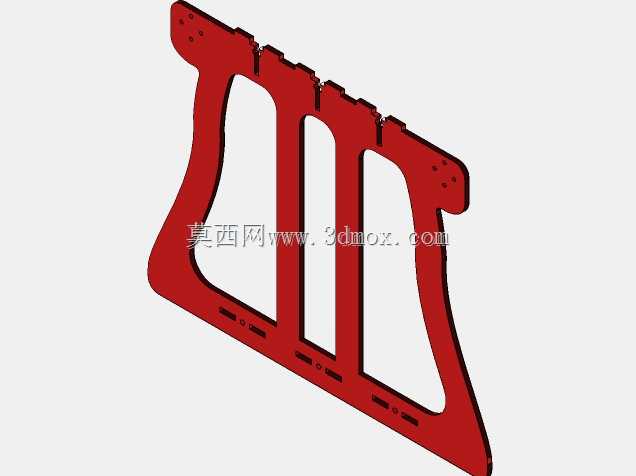

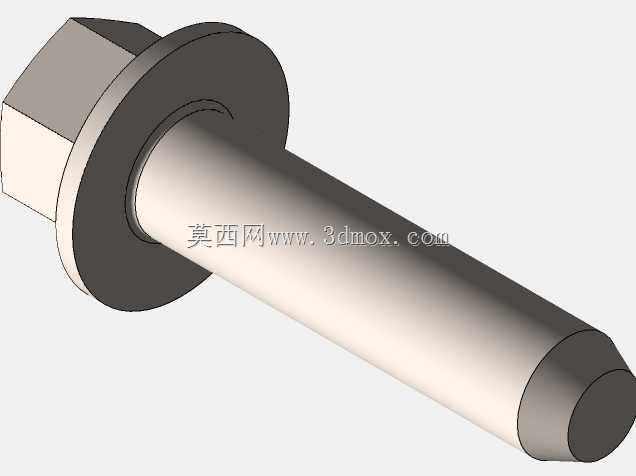

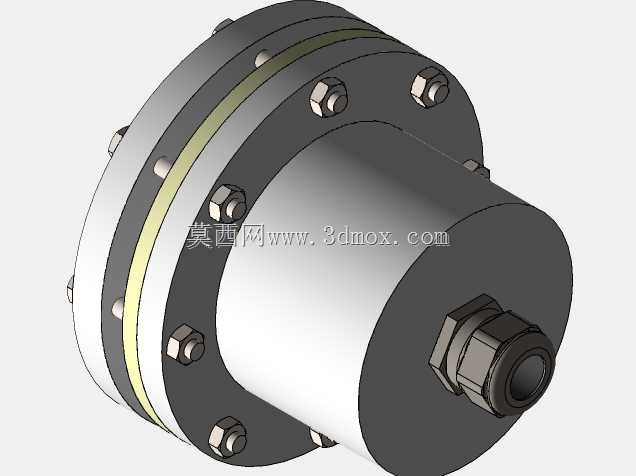

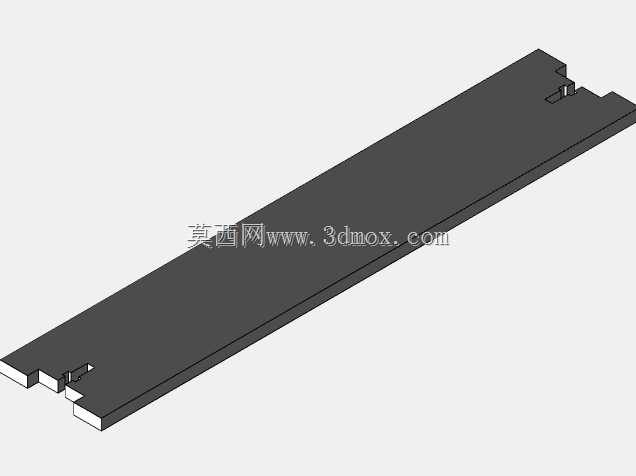

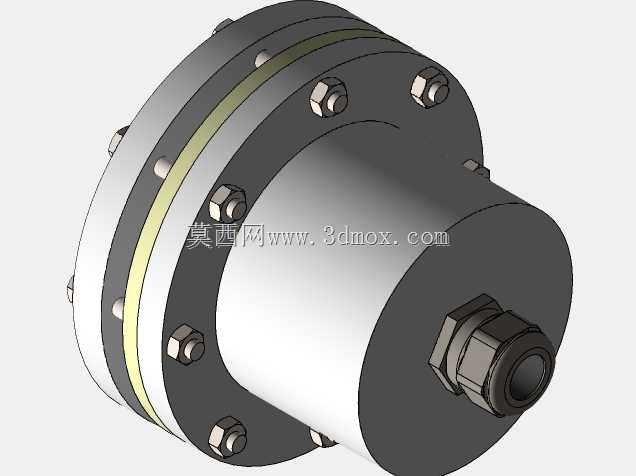

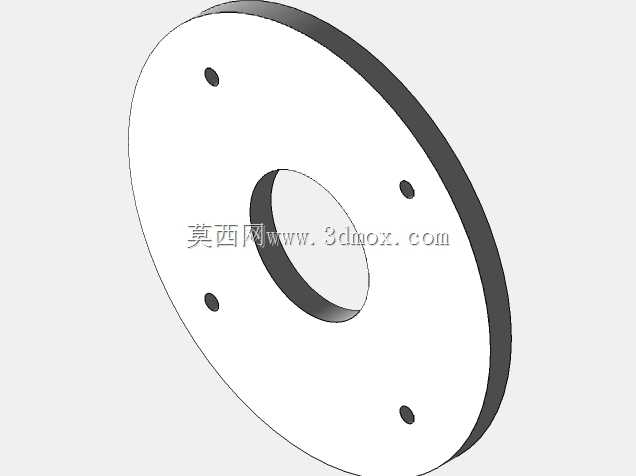

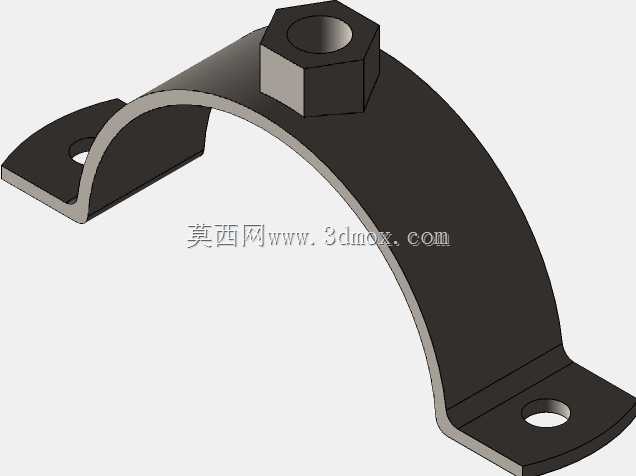

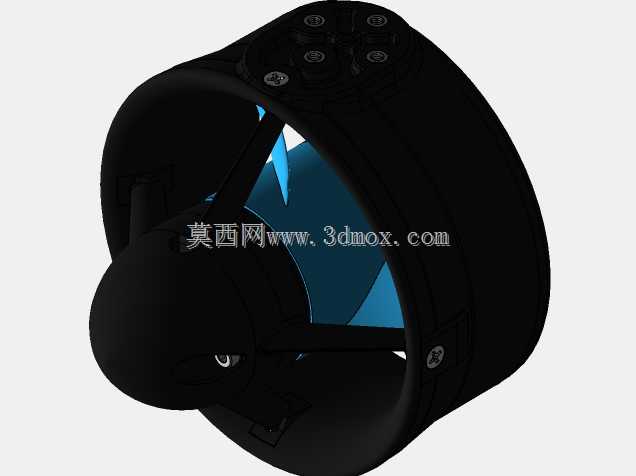

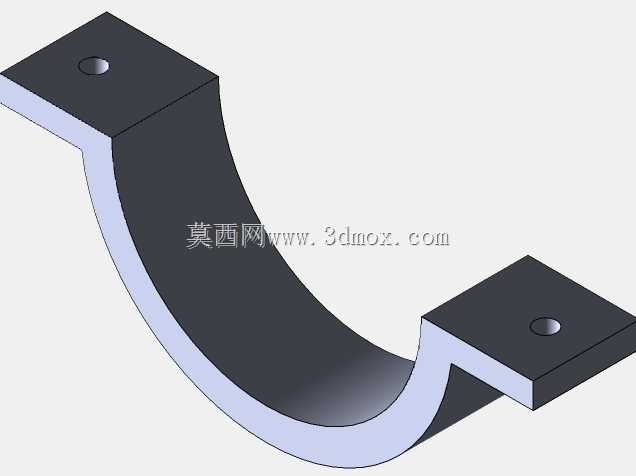

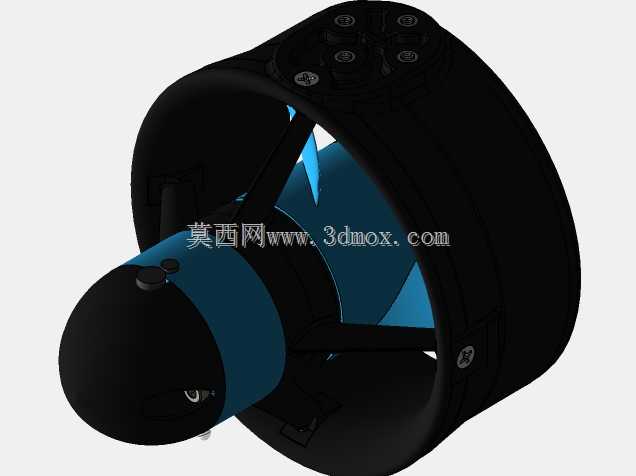

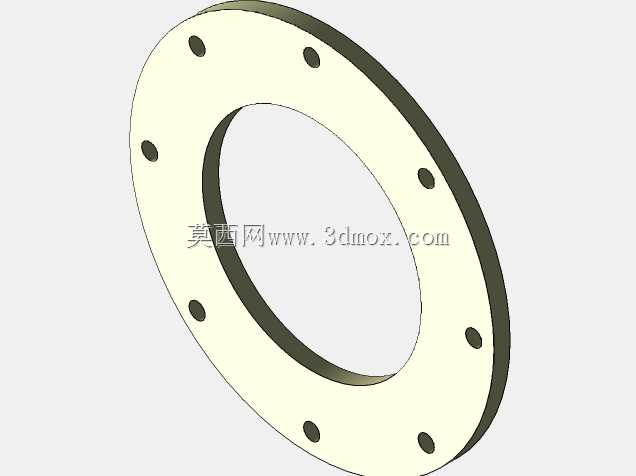

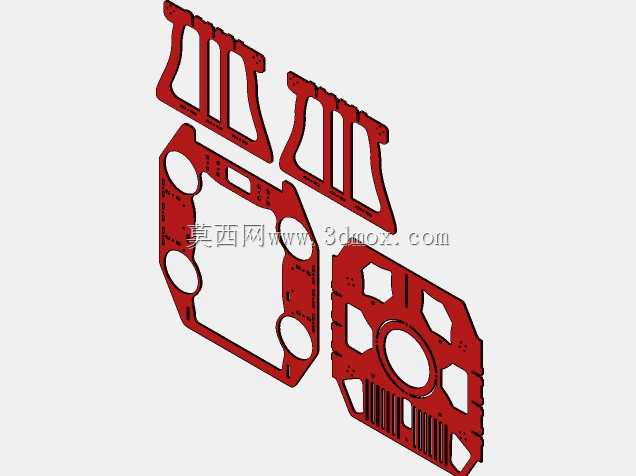

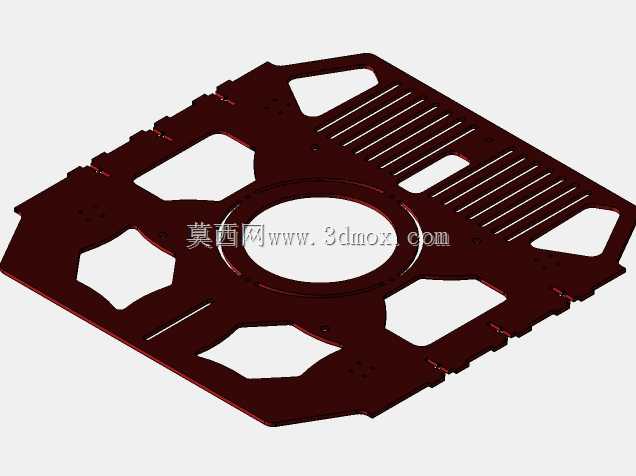

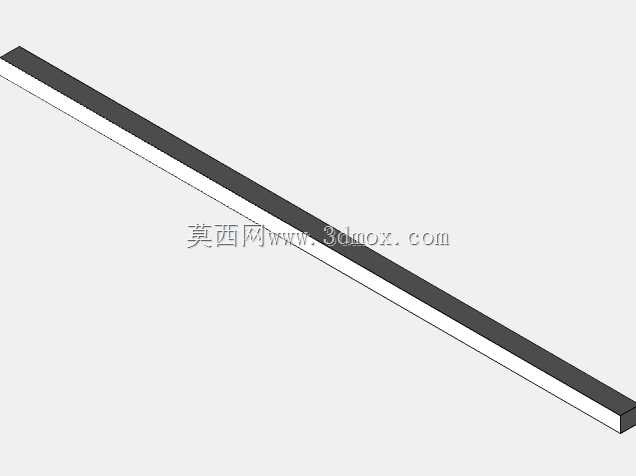

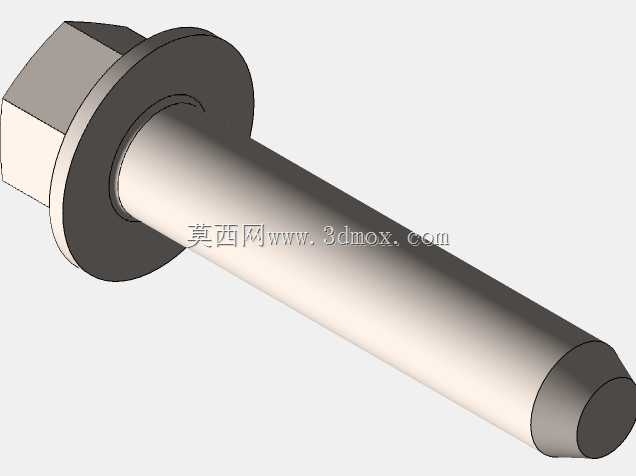

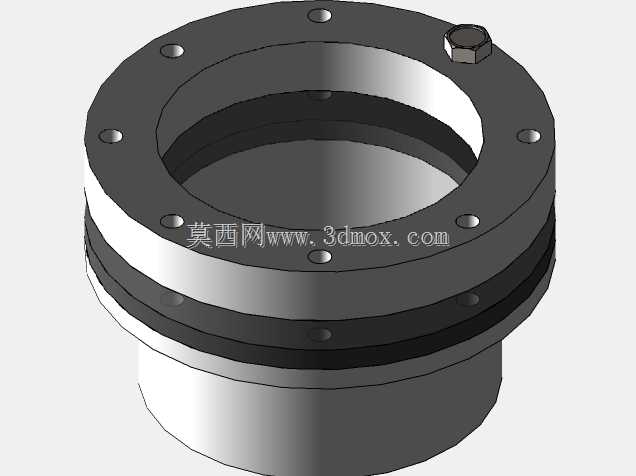

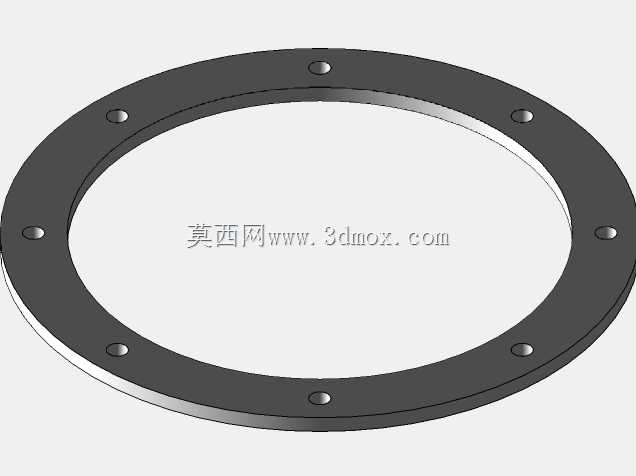

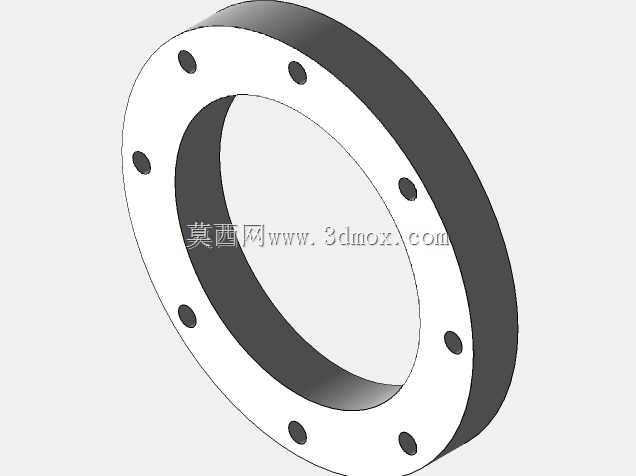

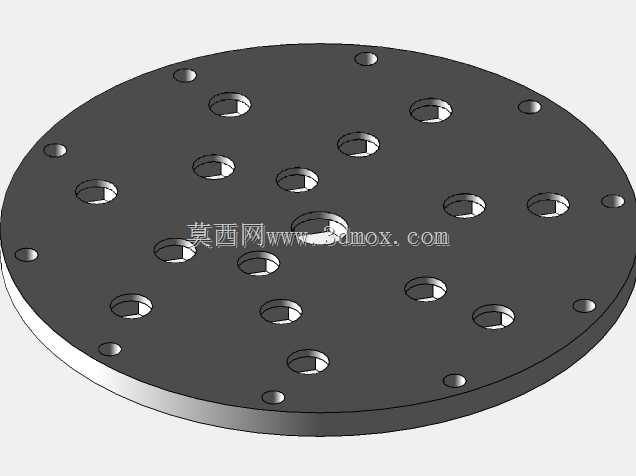

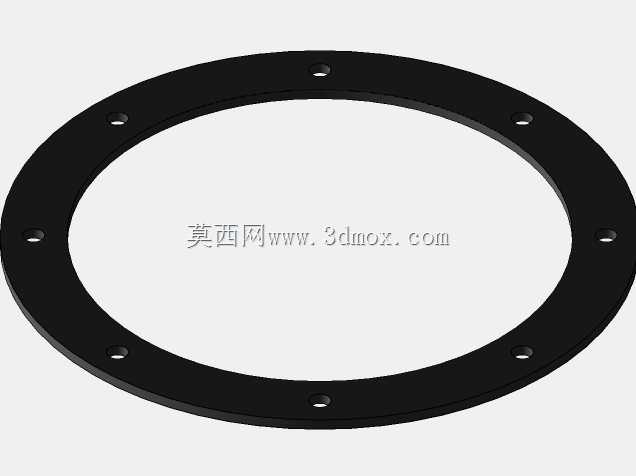

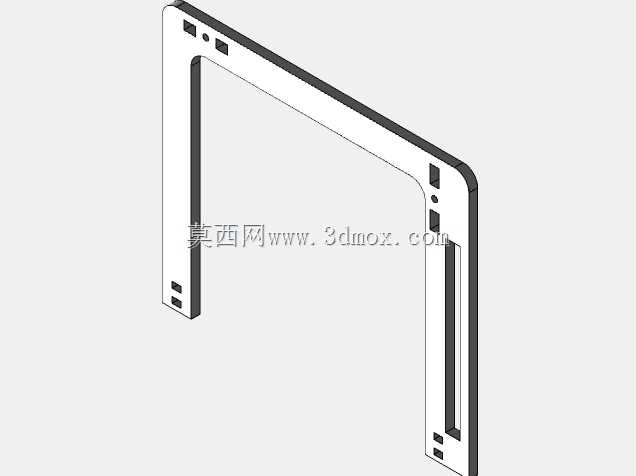

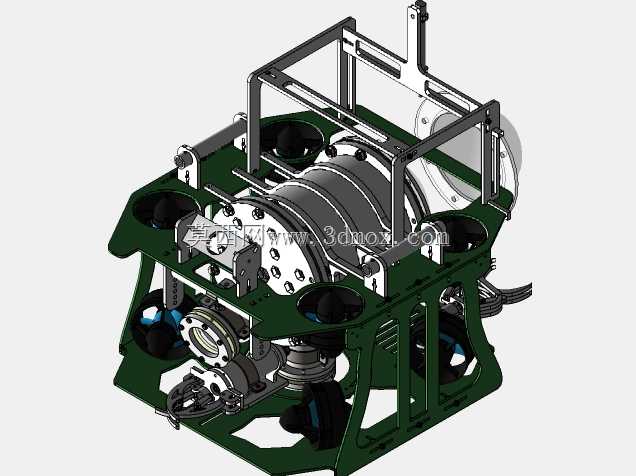

　　这款水下航行器采用开式框架承载结构，整体布局围绕水下作业的稳定性与功能拓展性展开，框架主体选用高强度轻量化型材搭建，既预留了各功能模块的安装点位，也能在水下复杂流场中降低水流冲击带来的姿态扰动，框架边缘做了圆弧过渡处理，避免水下作业时勾挂缆线或水下障碍物。从结构布局来看，多组推进器呈对称分布式布置在框架上下层的预留安装位，分别对应进退、侧移、升沉、转艏多个维度的动力输出，可实现水下全自由度的姿态调整，满足狭小水域内的精细机动需求，推进器安装座采用快拆式结构设计，便于后期维护更换推进器单元，也可根据作业水深、流场条件调整推进器的安装角度适配不同工况。中部密封舱段为核心承载区，采用筒式耐压密封结构，端盖通过周向均布的紧固件实现静密封，

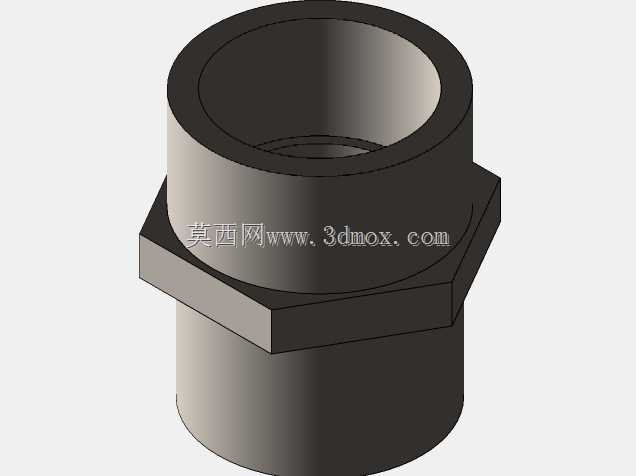

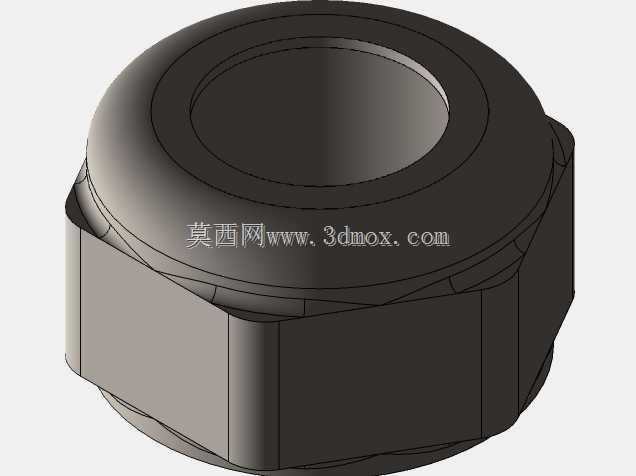

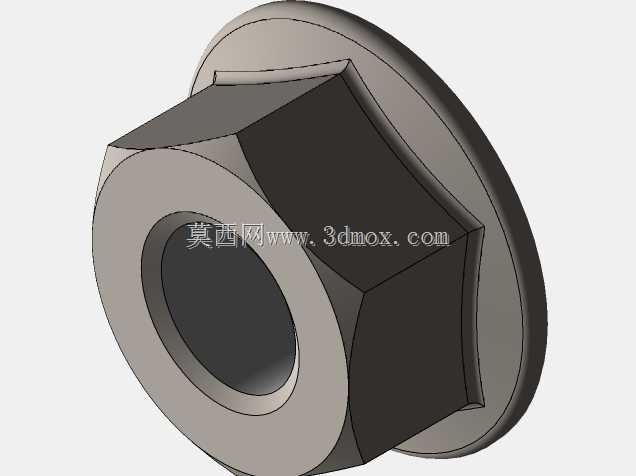

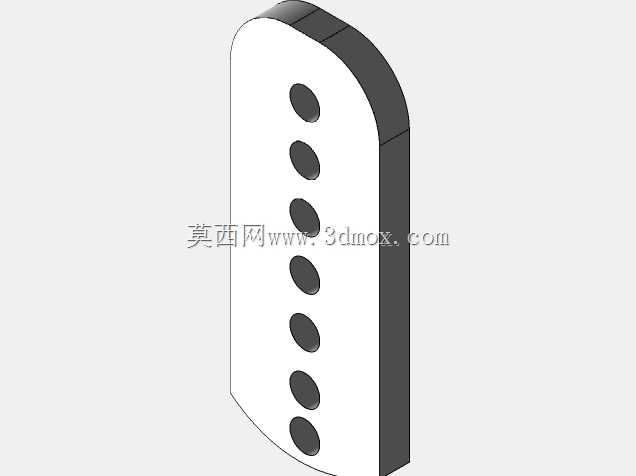

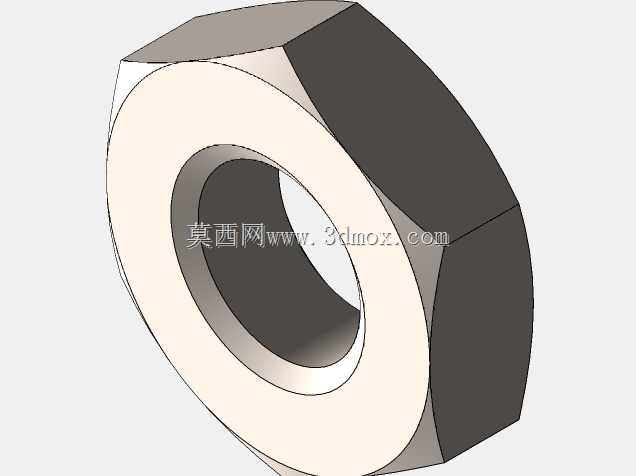

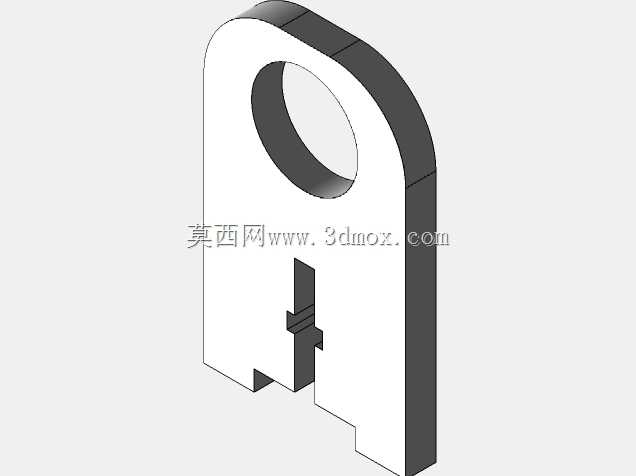

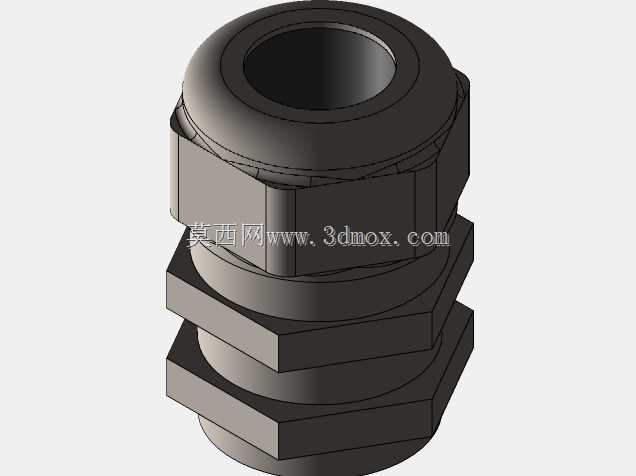

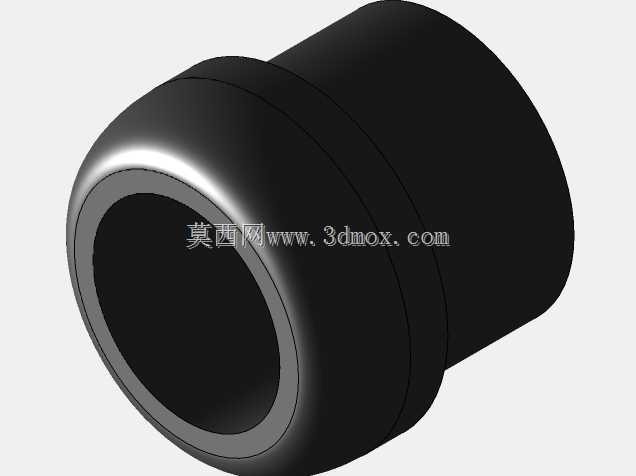

　　内部可搭载控制板卡、供电模块、数据采集单元，密封舱外侧预留了标准水密接插件接口，可外接观测摄像头、机械作业手、水质采样装置、声呐探测单元等不同作业载荷，接口处做了防松与二次密封设计，避免深水环境下出现渗漏问题。框架前部预留了作业载荷安装面，可根据具体作业场景搭载对应的功能末端，比如水下清刷刷头、采样夹具、探测传感器支架，安装面采用标准化孔位布局，兼容常规水下作业配件的安装尺寸，无需额外改制框架即可完成载荷切换。从安装边界来看，整体外轮廓尺寸适配常规中小型水下作业的投放要求，可通过船舷侧的小型吊放装置完成布放回收，框架顶部预留了吊点安装位，吊点位置经过重心配平计算，吊放时可保持设备水平姿态，避免入水过程中出现磕碰。在实际应用场景中，

　　这类水下航行器可覆盖近岸浅海的水下结构巡检、水库坝体隐患排查、内河航道水下障碍物探查、水产养殖区水下监测、水下考古初步勘探等多种作业场景，依靠脐带缆与水面操作端实现实时数据传输与控制指令交互，相比载人潜水器具备更低的作业成本与更高的灵活性，也可进入人员无法抵达的狭小水下空间完成数据采集与简单作业任务。结构设计过程中充分考虑了水下配重平衡，各模块安装位置围绕整体浮心与重心的重合点布置，降低航行过程中的姿态调整能耗，框架底部预留了压载块安装槽，可根据搭载载荷的重量变化调整压载配置，保证设备在水中具备合适的浮力储备，既不会出现无动力下潜过快的问题，也能在动力输出时快速完成升沉动作。
