五自由度3D打印仿库卡工业机械臂结构

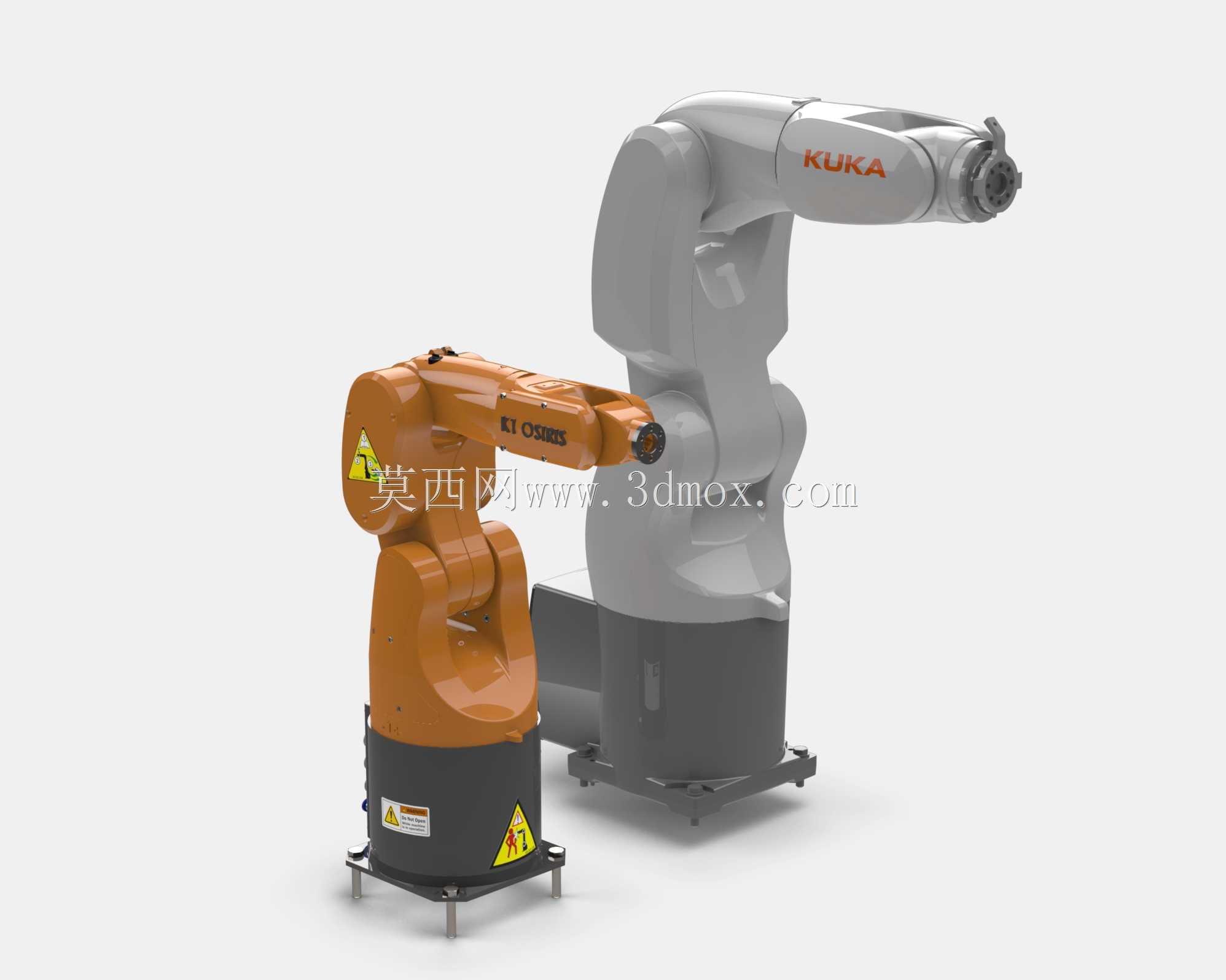

　　这款五自由度机械臂的结构设计参考了成熟工业小型六轴机械臂的构型逻辑，针对桌面级教学、轻载作业场景做了适配优化，整体采用全3D打印的主体结构方案，仅轴承、驱动电机采用标准外购件，大幅降低了小批量制作与教学场景下的成本门槛。从实际应用场景来看，该结构可覆盖高校机械专业机器人教学实训、小型工作站上下料演示、创客空间自动化项目验证、轻载工位重复定位作业等场景，末端负载适配桌面级小重量工件的搬运、定位、简单操作需求，相比同尺寸工业级机械臂，制作成本仅为其几十分之一，同时保留了多自由度灵活运动的核心特性。

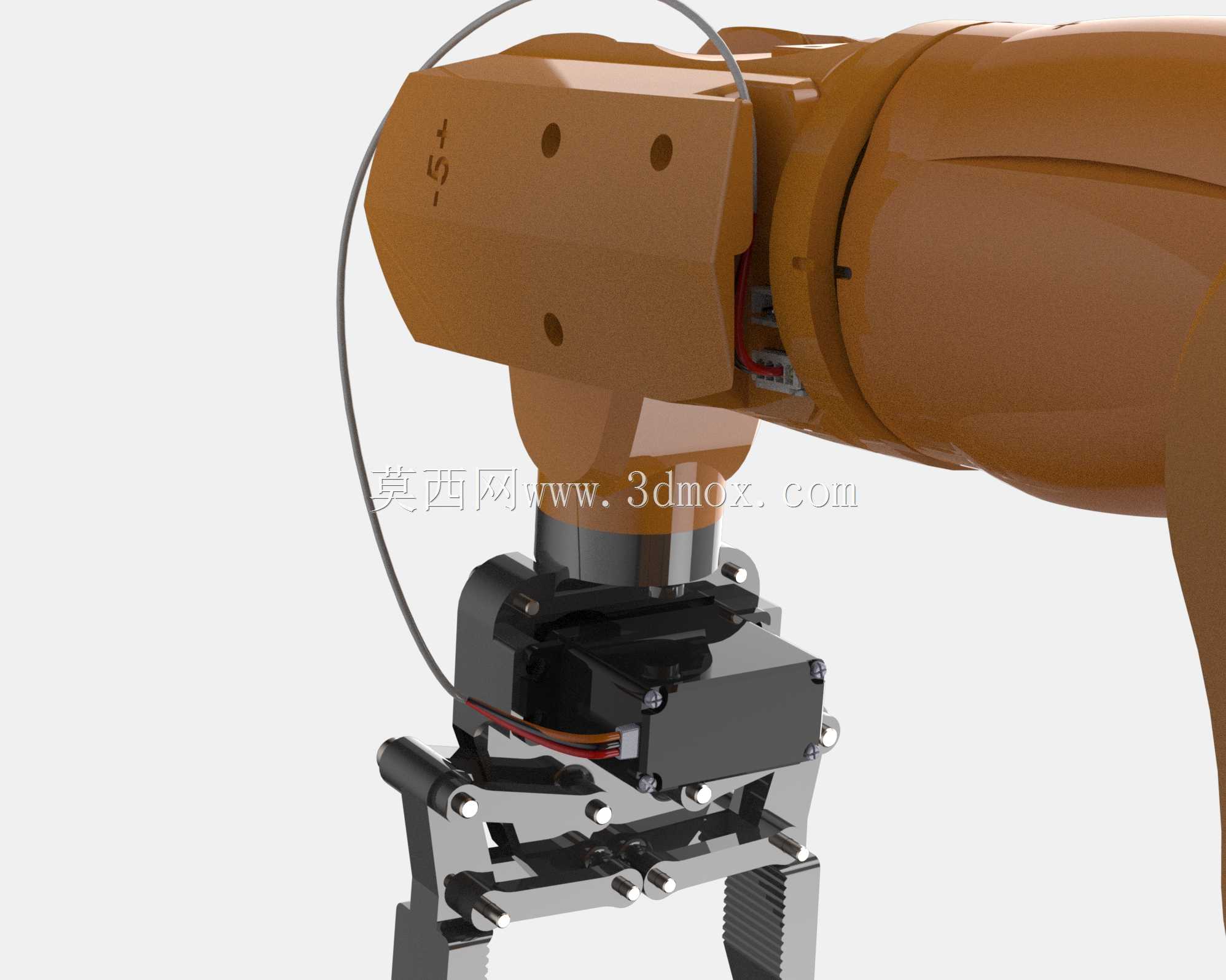

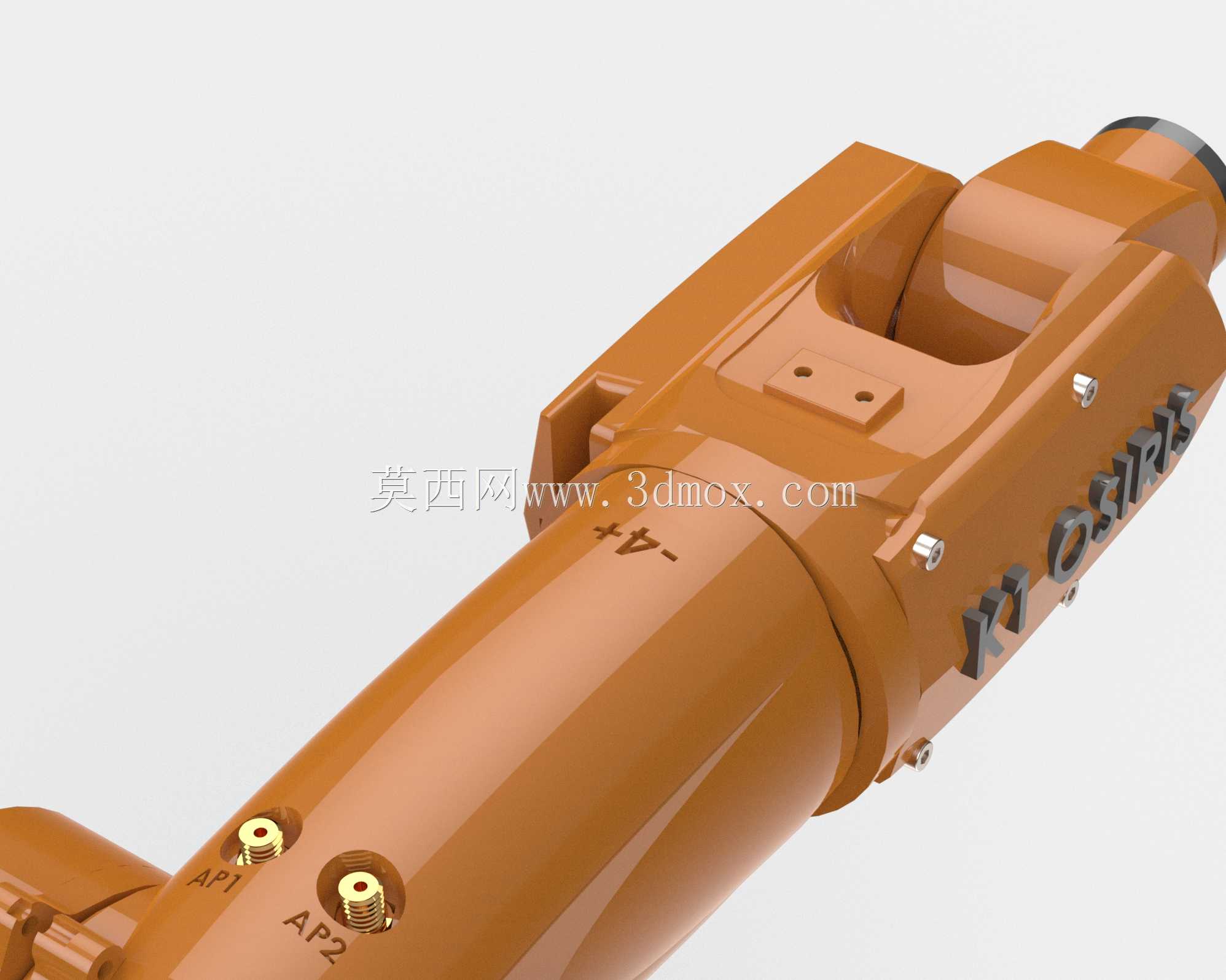

　　结构设计上，驱动单元选用nema17与nema23两种规格的标准步进电机，分别适配不同关节的扭矩需求，大负载关节采用更大扭矩的nema23电机，小臂、腕部等低负载关节采用nema17电机，兼顾扭矩输出与结构重量控制。设计阶段对外部连接器做了迭代升级，将原有4个外部接口扩展至8个，可同时接入更多末端执行器、传感器的信号与动力线路，避免走线混乱与接口不足的问题；同时缩短了末端输出法兰的距离，优化了末端运动的响应速度与重复定位精度，减少小臂末端的无效悬臂长度，提升运动过程中的结构刚性。

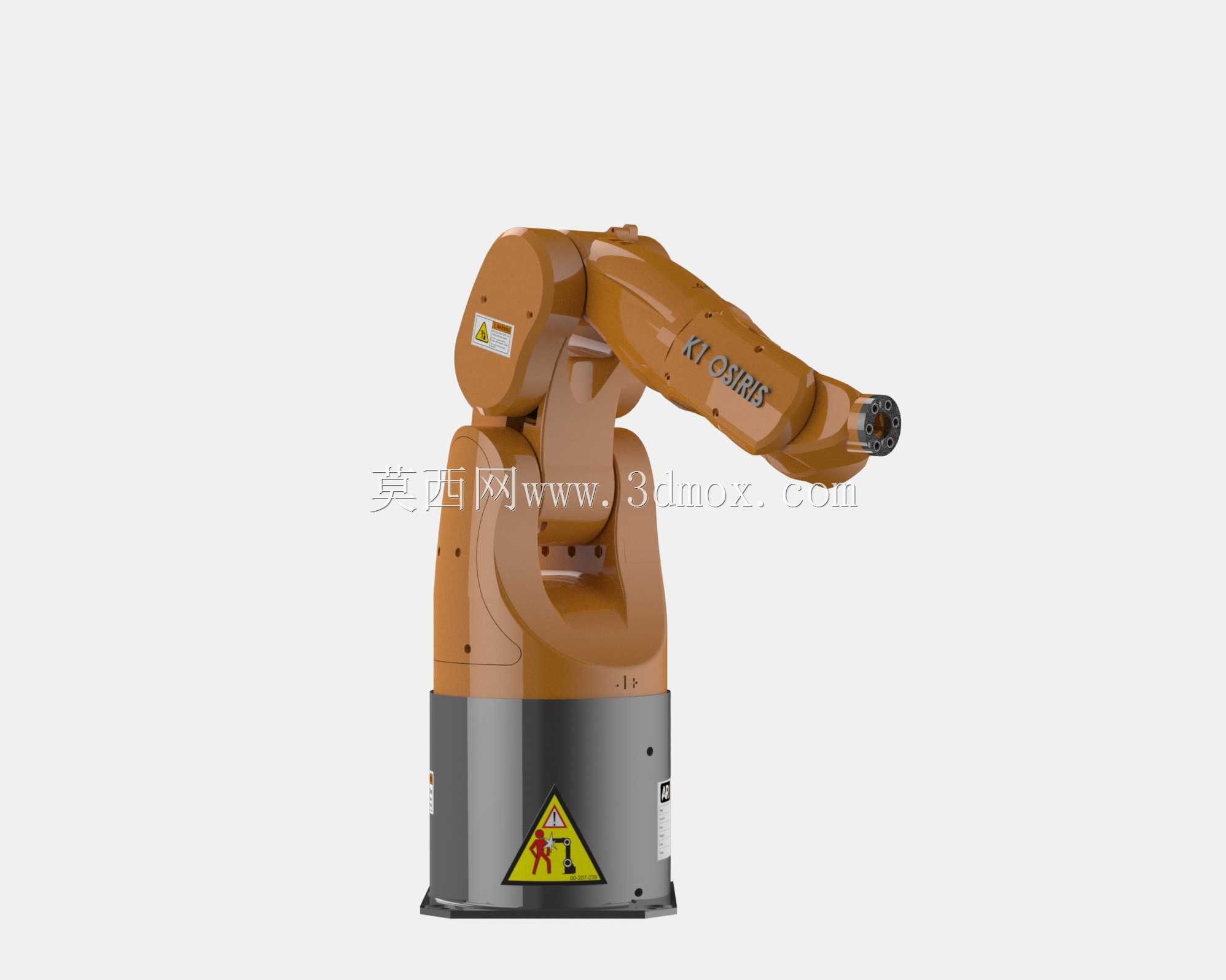

　　安装边界方面，底座采用圆柱形安装结构，底部预留标准安装孔位，可直接固定在桌面、铝型材工作台或者移动小车上，底座直径适配常规桌面安装空间，整体作业半径覆盖桌面级作业范围，关节运动范围经过限位设计，避免运动过程中出现线缆缠绕、结构干涉的问题。需要注意的是，部分零件的安装位置设计了嵌入式螺母的安装槽，在零件制作阶段需要预先压入对应规格的螺母，才能完成后续的关节装配，装配前需要逐一核对每个零件的嵌装位置，避免零件制作完成后无法装配的问题。

　　从结构刚性表现来看，主体打印件采用合理的筋位布局，在降低整体重量的同时保证关节连接处的结构强度，可满足轻载作业下的重复定位需求，关节处的轴承安装位采用标准轴承尺寸设计，可直接替换同规格标准轴承，后期维护成本极低。控制部分可搭配通用的步进电机驱动方案，支持常规的机器人运动控制指令，可直接接入现有小型自动化工作站的控制系统，无需额外开发专用驱动程序，适合教学场景下的二次开发与功能拓展，也可作为小型自动化项目的执行机构原型，验证运动路径、工位布局的合理性，减少正式工业设备调试的成本与周期。
