传感器零部件精密注塑成型模具结构

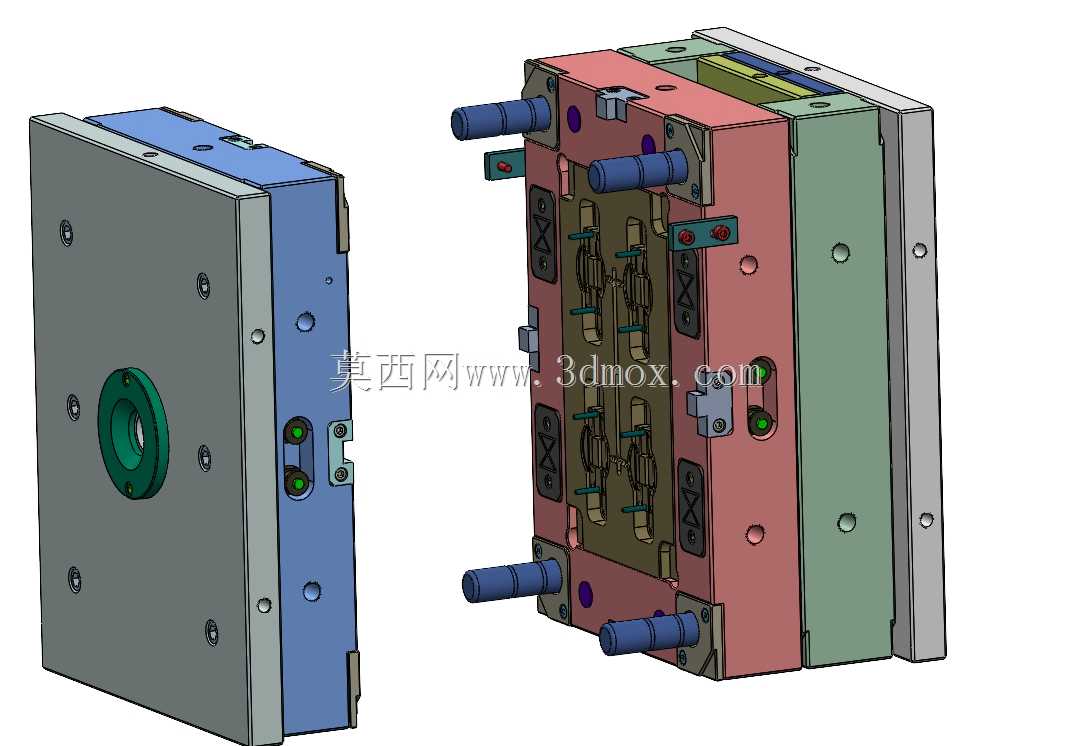

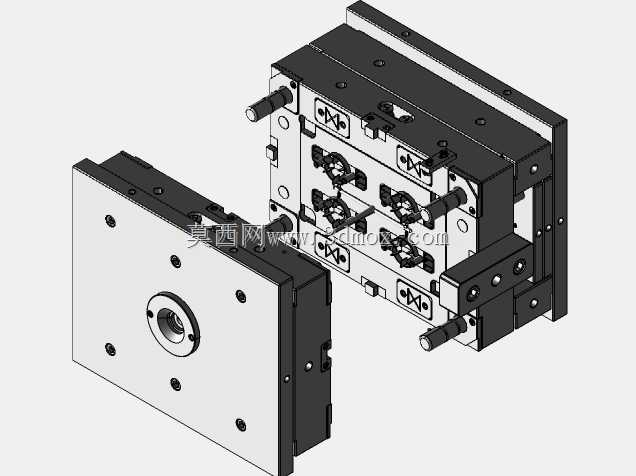

　　这套模具针对传感器类小型精密塑胶件的量产需求设计，适配卧式注塑机安装使用，主要用于成型传感器外壳类薄壁塑胶零件，这类零件广泛应用在工业测控、汽车电子、消费电子的传感单元中，对尺寸精度、形位公差、外观一致性有较高要求，成型后零件需配合内部PCB、感应元件完成装配，不能出现翘曲、缩痕、飞边等影响装配精度的缺陷。从结构布局来看，模具采用一模多腔的排布方式，平衡式流道设计保证各型腔进胶压力一致，避免不同模腔成型的零件出现重量差、尺寸差，适配批量生产的良率管控要求。冷却回路采用环绕式水路布置，贴近型腔与型芯的成型区域，水路接口采用标准快插接头规格，可直接对接注塑机的冷却系统，通过控制冷却水流量与温度，缩短成型周期，

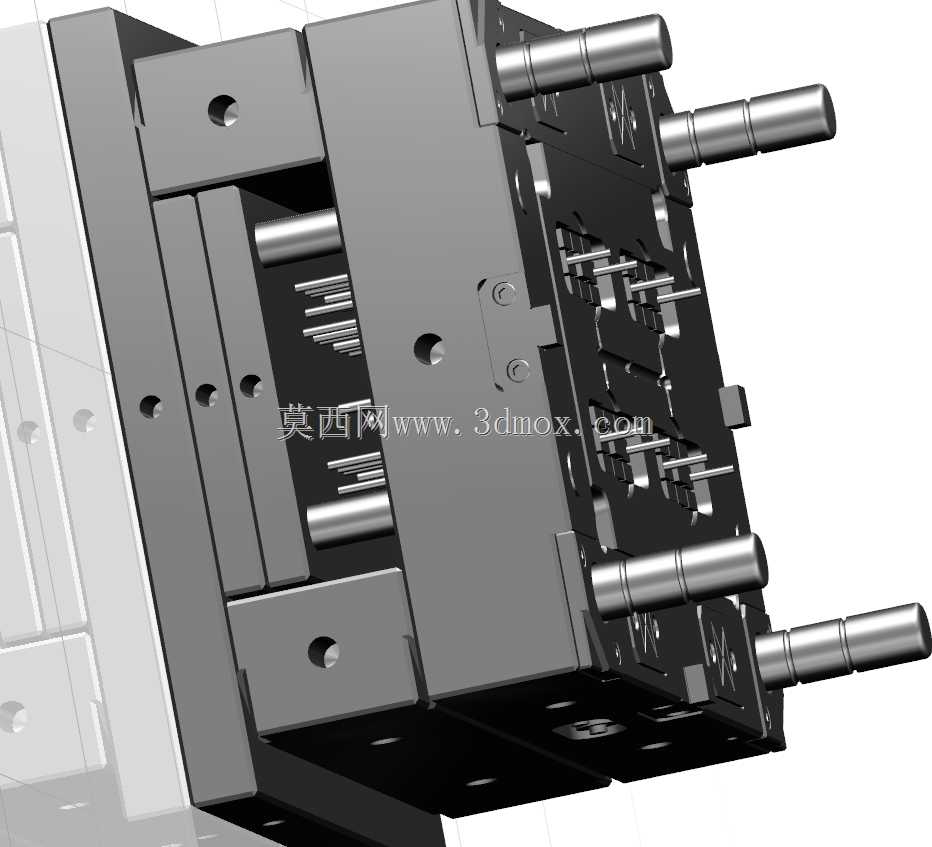

　　同时减少零件因冷却不均产生的内应力，避免后续装配或使用过程中出现形变。模架部分采用标准模胚加工，导柱导套配合精度满足长期开合模的定位需求，侧面设置的锁模扣组件保证合模过程中型腔与型芯不会发生错位，避免分型面出现飞边。顶出结构采用均匀分布的顶针布局，顶针位置避开零件的装配面与外观面，顶出过程受力均衡，不会顶伤成型后的塑胶件。安装边界上，模具的定位圈、浇口套尺寸适配常规卧式注塑机的炮嘴定位孔，锁模孔位置符合对应吨位注塑机的模板安装尺寸，上下模的开模行程预留足够的取件空间，可配合机械手完成自动取件作业，适配自动化量产的产线布局。设计过程中针对传感器零件的薄壁特性，对进胶口的尺寸、位置做了针对性优化，避免进胶处出现应力痕，

　　同时在易困气的分型面位置设置了排气结构，减少填充过程中出现的烧焦、缺胶问题，成型面的抛光精度满足零件外观要求，无需后续额外的表面处理即可直接进入装配工序。整套结构兼顾了量产效率与成型精度，可稳定完成传感器塑胶外壳的连续注塑作业。
