座椅旋转倾斜调节连接支架结构设计

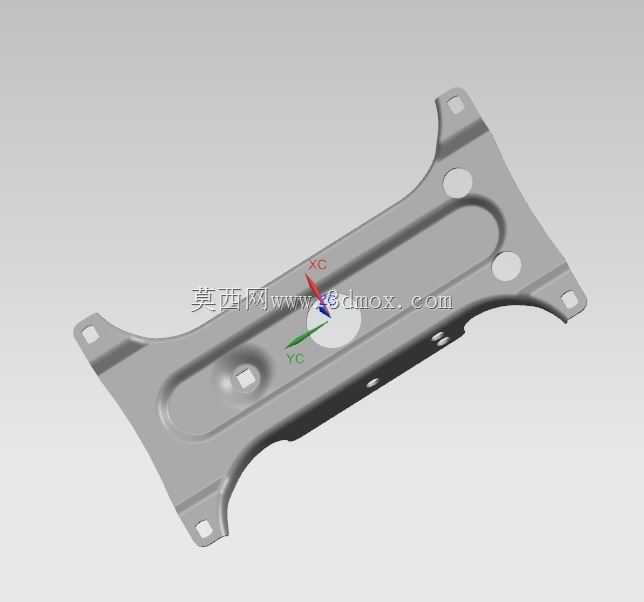

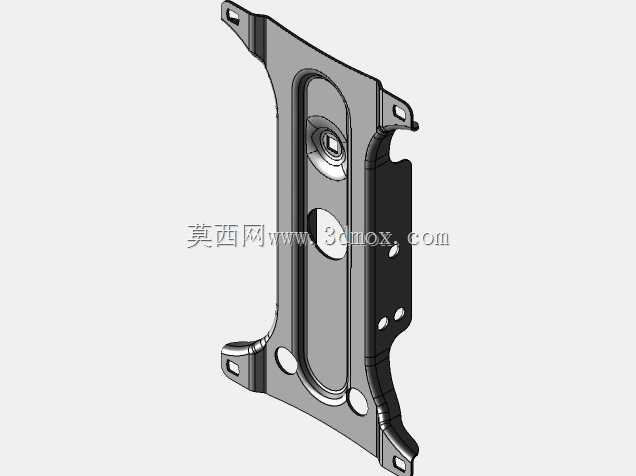

　　这款支架构件主要应用于办公座椅、车用座椅的姿态调节模块中，作为连接座椅座盆与靠背的核心受力连接件，承担旋转枢轴承载与倾斜角度锁止的双重功能，日常使用中需要反复承受人体倚靠的交变载荷，同时要满足数万次调节动作的结构疲劳强度要求。从结构设计逻辑来看，构件整体采用冲压成型的钣金主体搭配局部加强筋结构，主体轮廓顺着安装空间的曲面走向做了适配性修型，边缘做了卷边处理避免应力集中，同时提升整体抗扭刚度。构件上分布的多组安装孔位分别对应枢轴转轴、锁止卡爪、复位弹簧的安装定位，其中中部的长圆形开孔是为倾斜调节时的锁止销滑动预留的行程空间，两端的带翻边安装耳分别通过螺栓与座椅靠背侧支架、座盆侧支撑座连接，

　　翻边结构可以在不增加板材厚度的前提下大幅提升安装点的局部承压能力，避免长期受力后安装孔出现变形扩孔的问题。在安装边界设计上，构件的整体厚度控制在适配常规座椅侧腔的安装空间范围内，不会与座椅内部的海绵填充、面料包覆层产生干涉，两侧的避让缺口是为了适配座椅侧方的调节手柄走线以及装饰盖板的卡扣安装位，安装时不需要额外对周边构件做裁切修改，可以直接适配同平台多款座椅的通用安装接口。实际使用过程中，当使用者扳动座椅调节手柄时，锁止机构解除对该支架的角度约束，支架绕上端枢轴做定轴转动，带动靠背实现倾斜角度的调整，调整到目标角度后松开手柄，锁止销卡入对应档位的定位槽内，支架即可保持固定姿态承载靠背的受力。

　　构件表面的局部沉台结构一方面是为了提升钣金件的整体刚度，减少受力时的形变晃动量，另一方面也为安装在其上的转轴衬套提供定位基准，保证转轴转动时的同轴度，避免调节过程中出现卡滞、异响的问题。在受力校核层面，设计时针对人体倚靠时的最恶劣受力工况做了载荷仿真，在支架的中部受力区域做了局部加厚的结构补强，同时将应力集中的转角位置做了大圆弧过渡处理，避免长期交变载荷下出现疲劳开裂的问题，所有安装孔的位置度公差控制在合理范围内，保证装配后调节动作的顺畅度，不会出现左右两侧支架不同步导致的靠背歪斜问题。
