Ohmdorf双排星形发动机三维结构模型

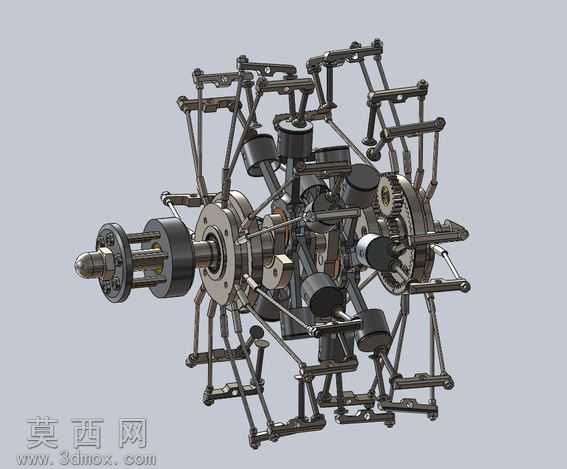

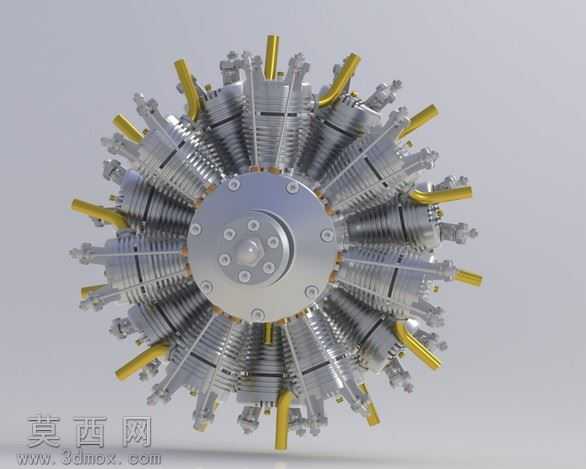

本模型为Ohmdorf双排星形发动机的完整三维结构模型，建模过程严格遵循真实星形发动机的机械原理与尺寸比例，完整还原了双排14缸径向排布的核心结构特征。建模阶段采用自顶向下的装配设计思路，首先完成中心曲轴机匣的基准建模，确定各缸体的径向安装定位基准，保证每一组缸体围绕中心轴呈均匀角度排布，双排缸体沿轴向错位布置，平衡曲轴运转时的往复惯性力。模型完整还原了每一个气缸组件的细节，包括散热鳍片结构、活塞组件、连杆机构、气门推杆与顶部的火花塞安装结构，每一处散热鳍片的间距、缸体连接螺栓的排布位置都经过精准校准，还原真实发动机的加工装配特征。材质渲染阶段针对不同零部件匹配了对应的材质属性，机匣与缸体主体采用航空发动机常用的铸铝材质，调整金属粗糙度与反光参数还原铸铝件的哑光金属质感；散热鳍片边缘做了细微的倒角处理，模拟真实机加工的工艺细节；连杆、曲轴等运动部件采用合金钢材质，提升金属高光质感区分不同部件的材质差异；顶部的火花塞绝缘部分采用陶瓷材质，接线端采用黄铜材质，通过材质差异清晰区分不同功能的零部件。结构设计上完整还原了星形发动机的经典传动逻辑，多组连杆共同铰接在中心曲轴的曲柄销上，当活塞往复运动时可带动曲轴做旋转运动，双排缸体的连杆组沿曲轴轴向错开布置，避免运动干涉，同时优化了发动机的整体动平衡性能。模型还还原了发动机前部的安装法兰、后部的传动连接结构，可直观展示星形发动机从缸体燃烧做功到曲轴动力输出的完整机械路径，清晰呈现这类径向排布发动机相比直列、V型发动机的结构紧凑、功重比高的设计优势，完整展现了早期航空星形发动机的精巧机械设计逻辑。
