77齿斜向啮合传动螺旋齿轮结构

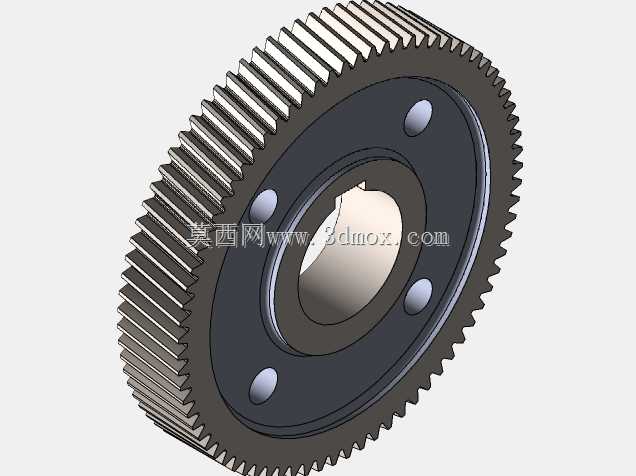

　　这款77齿螺旋齿轮在常规平行轴传动场景中适配性极强，相比直齿圆柱齿轮，其轮齿沿螺旋线排布的结构，能让啮合过程从齿端局部接触逐步过渡到全齿宽啮合，大幅降低传动过程中的冲击、振动与运行噪音，在中高速、重载的传动链路中表现稳定。从结构设计来看，齿轮中心采用带键槽的通孔设计，可直接与对应直径的传动轴通过平键实现周向固定，传递额定扭矩时不会出现轴与齿轮的相对周向滑移，保证传动精度；轮毂端面上均匀分布的四个通孔，既可以作为减重孔降低齿轮整体转动惯量，提升传动系统的响应速度，也能作为装配定位孔，方便安装时快速对齐齿轮与轴系、相邻传动件的相对位置，减少装配调试的耗时。齿部参数经过匹配调校，77齿的齿数设定能在对应传动比需求的减速或增速链路中，

　　配合配对齿轮实现精准的转速转换，螺旋角的选取兼顾了啮合重合度与轴向力平衡，当配对采用对称布置的同参数斜齿轮时，可抵消大部分轴向载荷，降低轴承端的轴向受力负担，延长支撑轴承的使用寿命。实际应用中，这类齿轮常出现在机床主轴传动箱、自动化输送线的动力分配单元、中小型减速机的中间传动级，也可用于精密检测仪器的进给传动链路，依靠平稳的啮合特性保证传动末端的运行精度。设计过程中需要重点关注齿面的接触强度与齿根的弯曲强度，轮齿的螺旋升角与齿宽的匹配要合理，避免出现齿端偏载的情况；安装时需要保证两平行轴的平行度公差在允许范围内，轴系的轴向窜动量要控制在设计阈值内，否则会加剧齿面的不均匀磨损，缩短齿轮的服役周期。齿轮的轮毂厚度、

　　齿顶圆与齿根圆的尺寸差都经过合理匹配，既保证了轮体的结构刚性，在满负载传动时不会出现轮体变形，也控制了整体重量，不会给轴系带来额外的负载负担。齿端做了微小的倒角处理，既可以去除加工毛刺，也能在装配啮合时起到导向作用，避免轮齿磕碰损伤。
