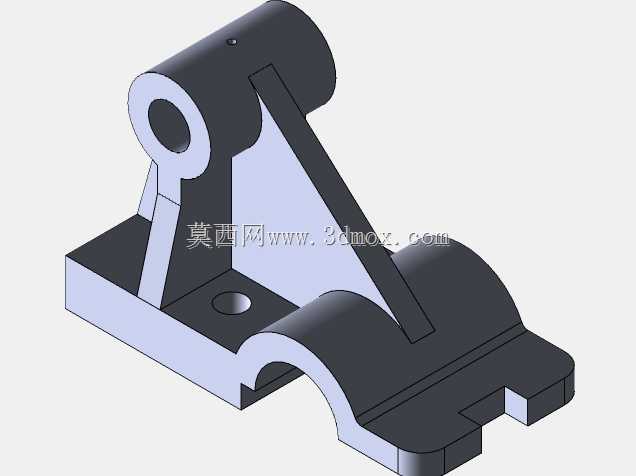

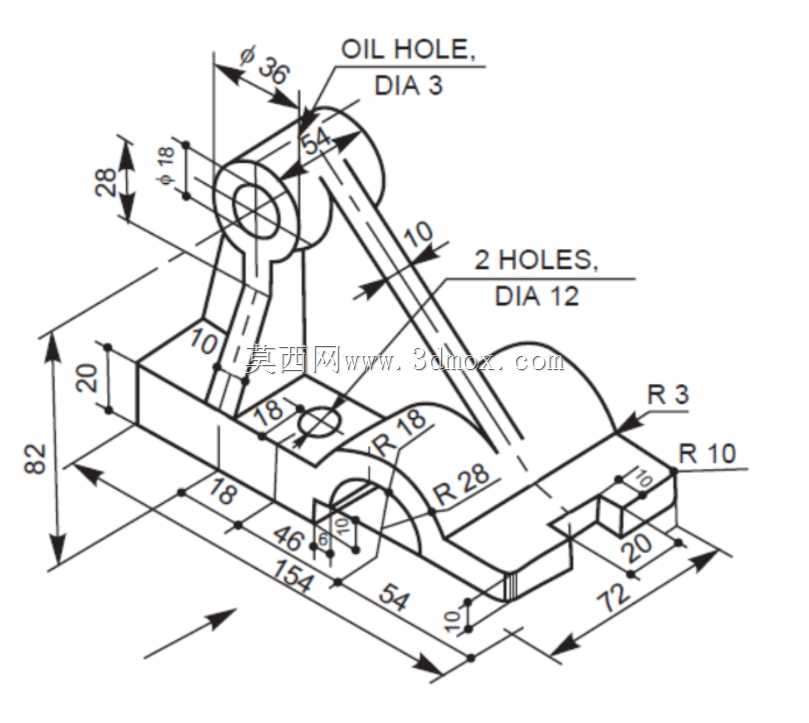

铰支座类机械支撑构件三维练习模型

　　该支撑构件属于典型的铰接类机械连接件，常见于自动化生产线的摆动机构、工装夹具的翻转模块、输送设备的张紧调节支架等场景，核心作用是为带旋转自由度的轴类部件提供稳定支撑，同时通过底部安装面实现与设备机架的刚性连接，抵消铰接部位传递的径向载荷与倾覆力矩。从结构设计逻辑来看，上部的同轴通孔为铰接轴安装位，孔壁预留的小定位孔用于穿装紧定螺钉，限制铰接轴的轴向窜动，避免运转过程中轴件脱出；两侧对称布置的三角形筋板连接上部铰接座与底部安装底座，在不额外增加整体壁厚的前提下大幅提升结构的抗弯截面模量，减少支撑部位受载后的形变，这种筋板布局在小载荷支撑件设计中十分常见，能在控制零件重量的同时保证结构刚度。底部安装区域分为两个功能段，

　　一侧为带半圆缺口的定位面，可与配套的圆柱定位面贴合实现快速安装对位，另一侧为带开槽的平板安装面，开槽结构允许安装时微调固定位置，抵消加工累积误差带来的装配偏差，安装面中部预留的沉孔用于放置内六角螺栓，保证螺栓头不高出安装平面，避免与其他运动部件发生干涉。建模过程中需要重点关注几个尺寸边界：上部铰接孔的同轴度公差直接影响铰接轴的转动顺畅度，若两孔同轴度偏差过大，会导致轴件装配后卡滞，转动阻力增大；筋板与底座、铰接座的连接处均做了圆角过渡，避免应力集中导致的部件断裂，尤其是在受交变载荷的使用场景下，圆角的取值需要结合板材厚度匹配，通常取壁厚的0.3-0.5倍即可满足强度要求；底部安装面的平面度需要控制在合理范围内，若平面度超差，

　　安装锁紧后会导致上部铰接孔发生形变，影响轴件的转动精度。这类零件的加工通常采用铸件毛坯先做时效处理消除内应力，再通过铣削加工各安装面、镗削加工铰接孔，最后钻攻定位螺纹孔，建模时需要提前考虑加工工艺的可行性，比如筋板的拔模角度、加工面的预留余量等，避免设计出无法落地加工的结构。在实际选型替换时，需要重点核对铰接孔的内径、安装孔的中心距、整体的安装高度这几个核心参数，确保替换后与原有轴件、机架的装配尺寸匹配，同时要根据实际承载需求核算筋板厚度与底座厚度是否满足强度要求，避免受载后出现结构变形。
