工程制图练习用异形支座类机械构件

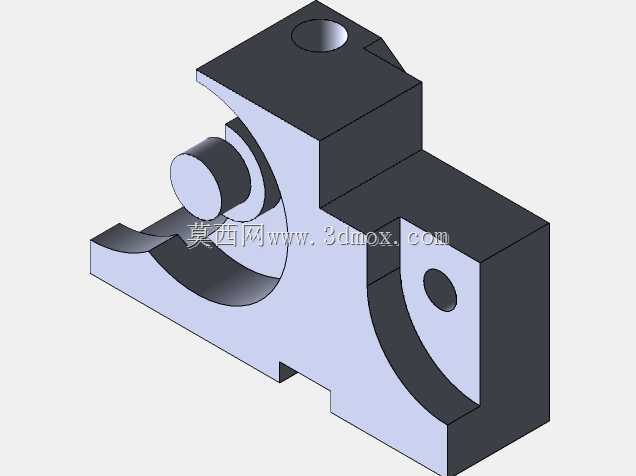

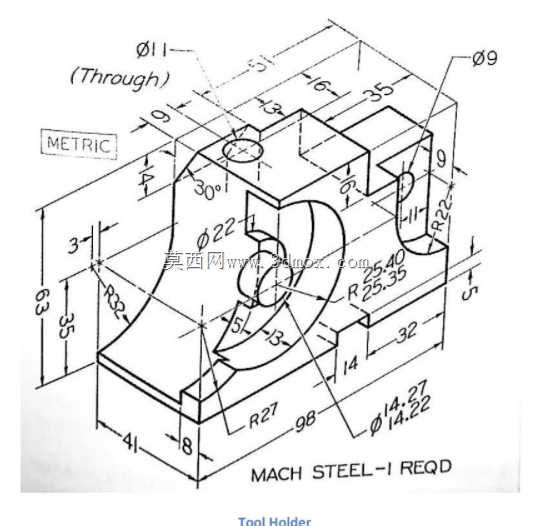

　　这类异形支座构件常见于工装夹具、小型检测设备的支撑定位环节，主要承担轴类零件的承托、相邻功能模块的连接定位作用，在教学场景中也常作为工程制图课程的识图、绘图练习载体，帮助学习者掌握复杂相贯线、异形截面、孔位特征的投影表达逻辑。从结构设计来看，构件主体采用方块基体做基础承载，上方开设的沉孔用于穿装锁紧螺栓，可将整个构件固定在安装基板上，避免工作过程中出现位移偏移；左侧伸出的圆柱凸台用于配套衬套，穿装小直径转轴，实现相邻摆动部件的铰接支撑，凸台根部做了圆弧过渡处理，能有效降低应力集中系数，避免长期受交变载荷时出现根部断裂问题。构件中部的大圆弧凹槽是避让设计，主要为配套的转动件预留运动空间，防止部件摆动时与支座本体发生运动干涉，

　　凹槽的圆弧半径与配套转动件的外圆半径匹配，间隙控制在0.2-0.5mm区间，既保证转动顺畅，又不会出现过大的晃动间隙。右侧立板上开设的通孔用于穿装定位销，可对安装在支座上的功能部件做周向限位，防止部件绕转轴发生不必要的转动；立板与主体方块的连接处同样做了圆弧过渡，提升整体结构刚性。从安装边界来看，构件底部为平面安装基准，安装时需保证基准面与安装基板的平面度误差不超过0.02mm，否则会导致上方孔位同轴度偏差，影响转轴转动灵活性；整体外形无尖锐外伸棱边，所有非配合面的棱边都做了0.5mm的倒角处理，既避免安装调试时划伤操作人员，也能去除机加工产生的毛刺。设计这类构件时，首先要确定核心的配合尺寸：转轴凸台的外径、内孔尺寸与配合轴径匹配，

　　定位销孔的位置精度要满足相邻部件的限位要求，安装沉孔的位置要避开内部的圆弧凹槽区域，防止钻孔时钻穿凹槽壁导致结构失效；其次要梳理各特征的投影关系，尤其是圆弧面与平面、圆柱面相交形成的相贯线，在工程制图表达中需要准确绘制，这也是这类构件作为制图练习素材的核心价值——能让学习者充分掌握复杂相贯线的投影规则、剖视图的选取方法、尺寸标注的基准选择逻辑。实际生产中这类构件多采用45号钢加工，非配合面做发黑防锈处理，配合面需达到Ra1.6的表面粗糙度，保证配合精度；如果是用于教学练习场景，也可采用硬质塑料或铝合金加工，降低加工成本的同时，能清晰展示各结构特征的形态。
