索引馈送结构件工程制图练习实体

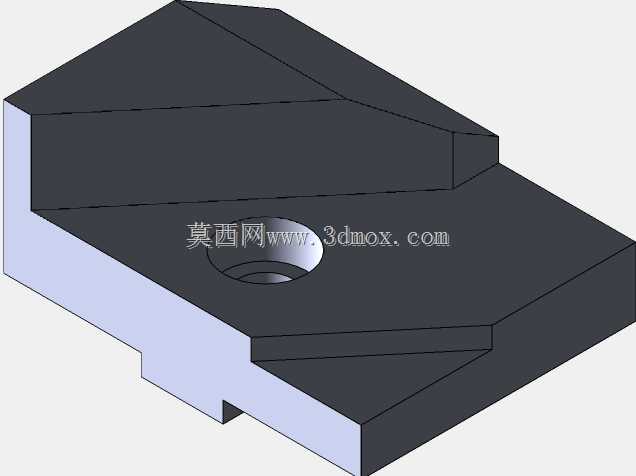

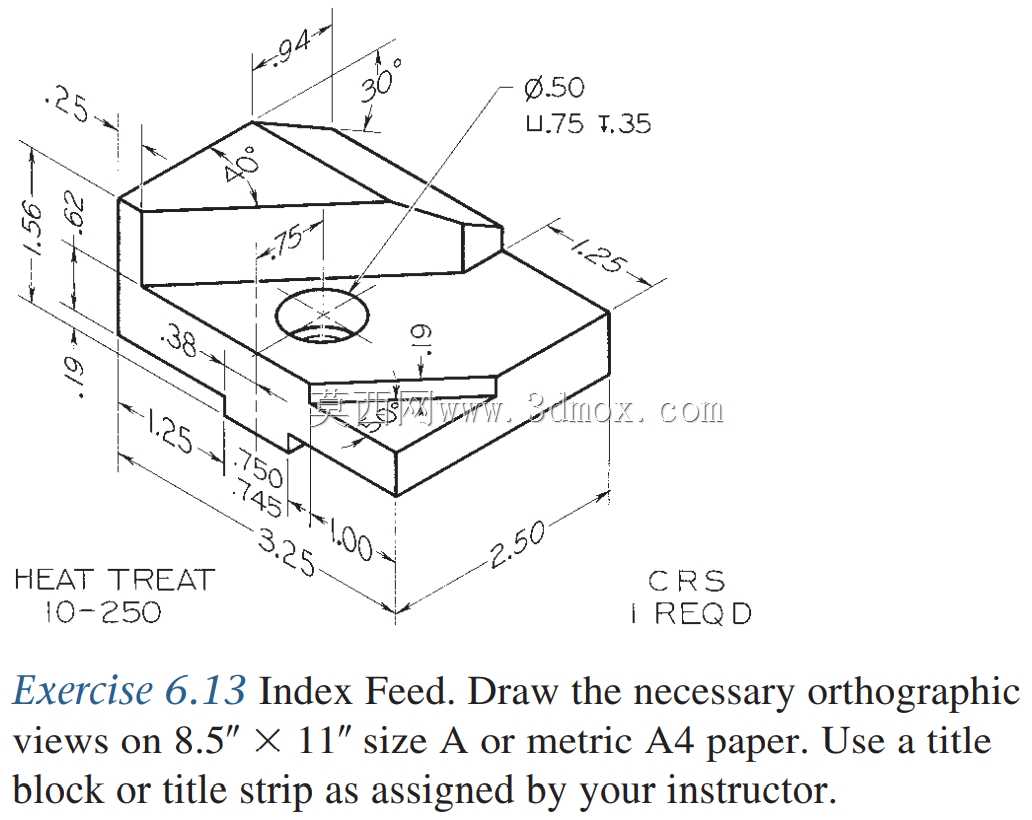

　　这类带斜向导引面与定位孔的块状构件，常见于轻工自动化产线的物料索引馈送工位，承担小尺寸工件的定向滑移、单次定位承托功能，是间歇式送料机构里直接接触待输送工件的接触级零件。从结构细节来看，构件主体采用阶梯式块体布局，上半部分设置两段对称斜切面，形成向内收窄的导引滑道，斜切面的倾角经过适配，能够让待馈送的小型片状、轴类工件依靠自重沿斜面滑入定位区域，避免卡料、跳料的情况出现。构件中部开设的沉头通孔为安装定位孔，孔位的同轴度、沉头深度公差直接影响构件安装后的平面度，若沉头深度超差，会导致固定螺栓锁紧后构件表面出现翘曲，直接影响滑道面的平面度，进而造成工件送料卡滞。构件下半部分设置的凸台与卡槽结构，为安装定位结构，与馈送机构的基座卡槽配合，

　　能够实现快速装拆定位，无需额外调整即可保证滑道与上游出料口的对齐精度，减少现场装配的调校工作量。从设计逻辑上看，这类构件的建模过程需要重点关注斜切面与主体平面的交线处理，所有棱边均做了微小倒角处理，既避免加工过程中出现应力集中导致的崩边问题，也能消除工件滑移过程中被锐边刮擦产生毛刺的风险。安装边界方面，构件的底部安装面为全平面加工，粗糙度要求达到Ra1.6，保证与基座贴合后无间隙，避免长期受工件冲击出现松动偏移；侧向的凸台尺寸与基座卡槽采用H7/h6的间隙配合，既保证装拆顺畅，又能控制横向窜动量在0.02mm以内，满足高速间歇送料的定位精度要求。在实际产线应用中，这类构件常搭配气动拨指、光电检测元件使用，

　　当工件沿斜面滑入定位孔上方的承托位置时，检测元件触发信号，拨指动作将工件推送至下一工位，构件的斜面角度、承托面的宽度尺寸需要根据待输送工件的外形尺寸做适配调整，建模时可将斜面倾角、承托面宽度、定位孔孔径设置为参数化变量，方便针对不同规格的工件快速改型，缩短设计迭代周期。需要注意的是，这类构件的材料通常选用45号钢做表面发黑处理，或选用POM工程塑料用于输送易刮花的有色金属工件，不同材料对应的倒角尺寸、壁厚参数需要做对应调整，钢制件的壁厚可适当减薄，塑料件则需要增加加强筋结构避免长期受冲击出现形变。
