带径向孔阶梯轴类机械零件结构设计

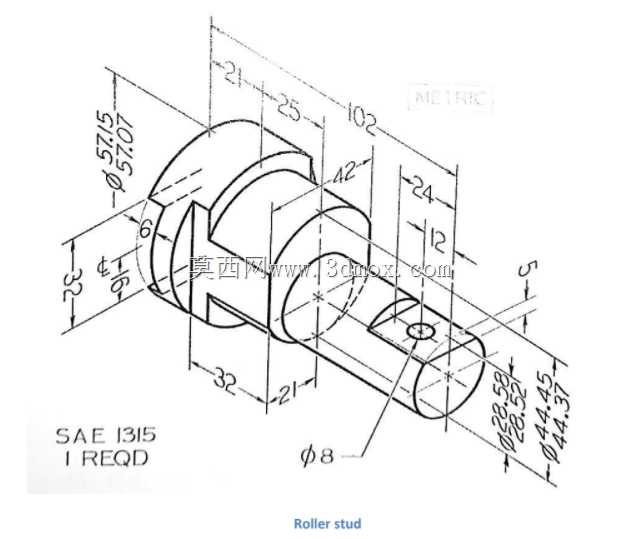

　　这类带径向安装孔的阶梯轴结构，在中小型传动机构、传感检测组件的安装定位场景中应用十分普遍，常作为扭矩传递、部件承载的核心连接件，承担着回转运动传递、相邻组件轴向定位、配套检测元件安装固定的多重作用。从结构设计逻辑来看，该零件采用多段阶梯式构型，不同轴段的直径差形成了天然的轴向定位基准，装配时可直接抵靠配套轴承、传动轮或者传感元件的端面，无需额外加装定位轴套就能精准控制各组件的轴向安装位置，能有效减少装配环节的调整工作量，也能避免长期运行中定位件松动带来的传动精度偏差。轴端开设的径向通孔，主要用于穿装锁紧销或者紧定螺钉，当配套的传动轮、传感触发件套装在该轴段后，可通过径向孔内的连接件实现周向固定，

　　防止回转过程中配套部件与轴体发生相对转动，保证扭矩传递或者位置检测信号的稳定性。在尺寸与安装边界设计上，各轴段的直径公差需要根据配合属性做差异化设定，与轴承内圈配合的轴段需采用过渡配合精度，表面粗糙度控制在适合轴承装配的区间，避免过盈量过大造成轴承内圈涨裂、或是间隙过大引发回转跳动；安装传动件或者传感组件的轴段公差可适当放宽，满足拆装便利性的同时保证同轴度要求。轴体根部的退刀槽结构，是加工环节的必要工艺设计，车削加工各轴段外圆时可让刀具顺利退刀，避免在轴肩处形成加工残留，同时也能减少轴肩位置的应力集中，提升轴体承受交变载荷时的疲劳强度。轴端的平面铣削结构，是为了适配带平键槽或者D型安装孔的配套部件，进一步强化周向防转的可靠性，

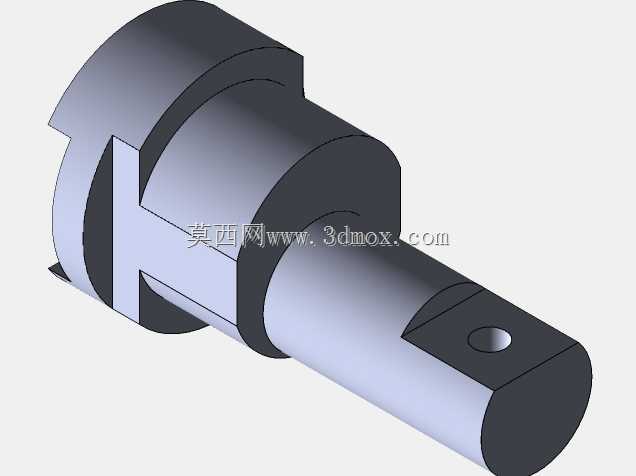

　　相比单纯依靠销钉固定，能承受更大的传递扭矩，也方便装配时快速对准周向位置。这类轴件的建模过程需要重点关注各轴段的同轴度约束，径向孔的轴线需要与对应轴段的轴线垂直相交，避免装配时销钉无法顺利穿入，轴肩处的圆角过渡需要根据应力计算结果设定合理数值，既不能因为圆角过大影响配套零件的端面贴合，也不能因为圆角过小造成应力集中引发断轴风险。在实际选型应用中，这类轴件的材质常选用中碳钢经调质处理，兼顾强度与韧性，表面根据耐磨需求可做局部淬火处理，适配中等转速、中等载荷的传动场景，在小型输送设备、检测仪器的传动模组、自动化设备的定位转轴组件中都能见到同类型结构的应用。
