传感器安装定位凹腔底座结构件

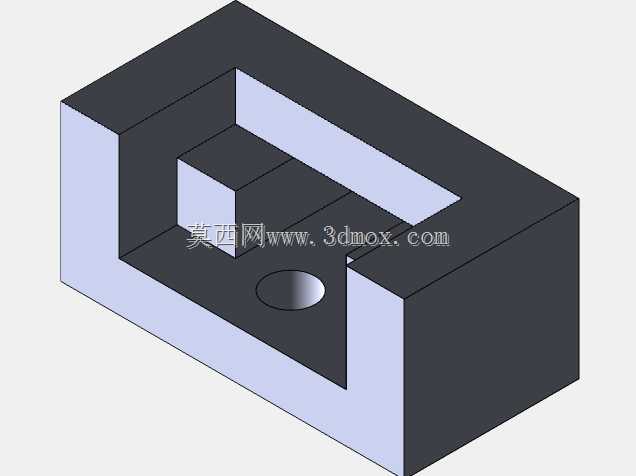

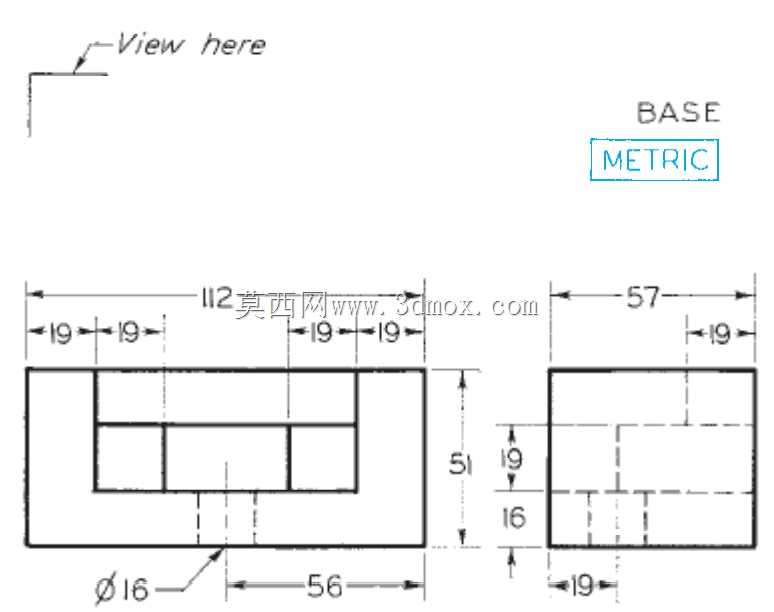

　　这类带内凹型腔的块状基座，是工业检测场景里传感器安装定位的核心承载件，常见于自动化产线的工位检测点位、精密装配设备的位置反馈模块、实验测试台架的传感固定单元中，主要作用是为嵌入式安装的光电、接近类传感器提供精准的定位基准，同时隔绝外部杂散光线、金属切屑等干扰源对检测精度的影响。从结构设计逻辑来看，整体采用矩形块式的本体构型，外侧为规整的直角立面，能够直接贴合设备安装面完成快速定位，无需额外设计复杂的调平结构；内部的阶梯凹腔做了分层设计，外层大尺寸凹腔用于容纳传感器的主体壳体，内层凸起的限位台可以抵住传感器的安装法兰面，保证传感器检测端面的伸出量处于设计要求的范围内，避免检测距离偏差导致的信号误触发。凹腔底部预留的圆形沉孔，

　　是专门针对传感器尾部出线或者固定顶丝设计的结构，既可以让传感器线缆从底部直接穿出接入设备走线槽，也能通过顶丝穿入沉孔锁紧传感器壳体，防止设备运行过程中的振动导致传感器移位。在安装边界的考量上，本体的外侧长宽尺寸适配常规的传感器安装工位预留空间，整体高度控制在不超出周边运动部件的运行轨迹范围内，不会和产线上的移动工装、机械手末端执行器产生运动干涉；凹腔的内壁和传感器壳体之间预留了0.1mm到0.2mm的装配间隙，既能够保证传感器顺利装入，又不会因为间隙过大导致传感器在腔体内出现晃动。设计过程中特意将凹腔的转角处做了微小的倒角处理，避免应力集中导致基座在长期受振动的工况下出现开裂，同时外侧的安装面做了平面度公差要求，

　　保证基座固定后不会出现倾斜，连带影响传感器的检测角度。这类基座通常采用铝合金或者硬质工程塑料加工，铝合金材质的版本多用于有切削液、油污的工业加工场景，具备足够的结构强度和抗腐蚀能力，硬质塑料版本则多用于电子装配类的洁净产线，重量更轻且不会对周边的电磁信号产生干扰。实际装配时，只需要将基座通过外侧的安装孔锁固在设备预设的安装面上，再把传感器嵌入凹腔调整好检测方向，锁紧底部顶丝、接好线缆即可完成安装，后期维护更换传感器时也不需要拆卸整个基座，直接从凹腔内取出传感器替换即可，大幅降低了现场运维的时间成本。
