传感器安装基座组合式结构设计

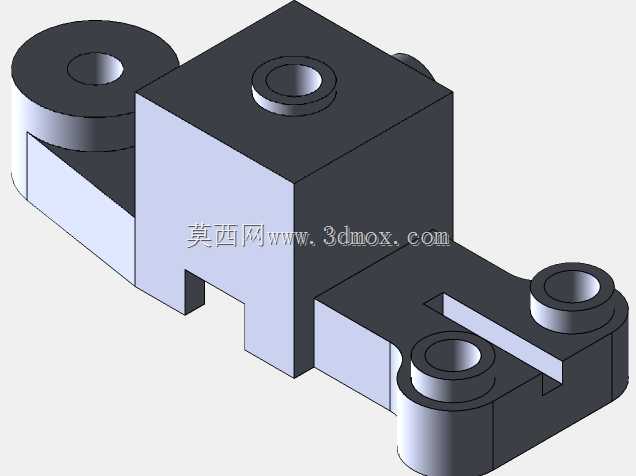

　　该结构件属于传感器配套安装基座类零件，主要应用于工业检测场景中光电、接近类传感器的固定安装环节，可适配自动化产线、检测工位上的传感器位置调整需求，为传感检测单元提供稳定的刚性支撑，避免设备运行过程中因振动、外力触碰导致的检测位置偏移，保障检测信号的稳定输出。从结构设计逻辑来看，整体采用方块主体加两侧延伸安装耳的组合式构型，中间立方体区域为传感器的核心承载位，顶面设置的同轴沉孔用于传感器主体的嵌入固定，沉孔深度与孔径匹配常规圆柱型传感器的安装尺寸，可实现传感器的快速插接定位，减少装配时的对位调整工作量。两侧延伸的安装耳板上分别设置同轴通孔，用于穿装固定螺栓，耳板与主体之间做了等厚度的过渡连接，既保证了整体结构的刚性，

　　又避免了直角连接处的应力集中问题，其中一侧耳板与主体之间预留了窄槽结构，可在安装时通过螺栓锁紧力产生微小形变，抱紧穿入的传感器本体，进一步提升固定的牢靠性，同时也能适配一定尺寸公差范围内的传感器安装，降低零件加工精度要求。从安装边界来看，整体结构的外轮廓尺寸适配小型检测工位的安装空间，底部设置的两处缺口为定位卡槽，可卡接在型材导轨的凸台上，实现安装时的预定位，无需人工全程托举即可完成螺栓紧固操作，大幅提升现场装配效率。零件的各安装孔位同轴度、端面垂直度均按照常规机械制图的公差要求设计，相邻面的棱边做了微小倒角处理，既去除了加工毛刺避免装配时划伤操作人员，也不会影响零件的配合精度。这类结构件在制图练习中需要重点关注各特征的投影关系，

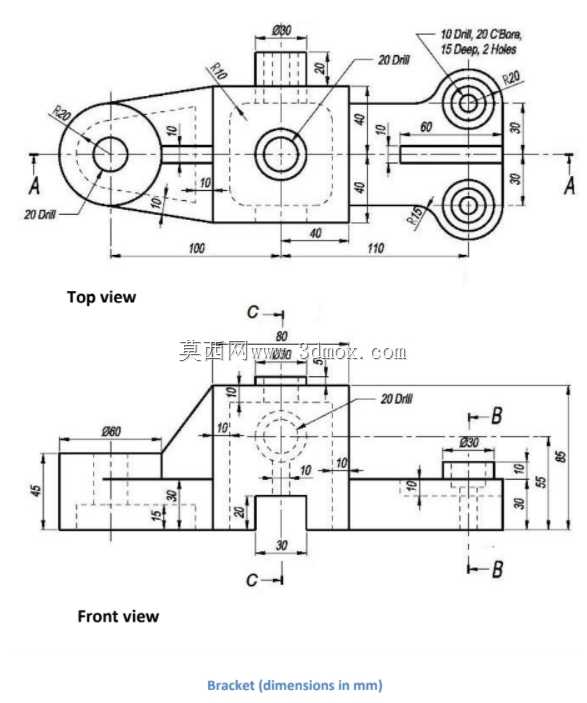

　　尤其是沉孔、槽口在不同视图下的表达规范，确保加工人员能够通过二维图纸准确识别各特征的尺寸与位置要求，实际生产中该类零件多采用铝合金材质加工，兼顾轻量化与结构强度，表面做阳极氧化处理即可满足常规工业场景的防腐蚀需求，无需额外的表面处理工序，能够有效控制加工成本，适配批量生产的需求。
