机械限位停止块结构设计方案

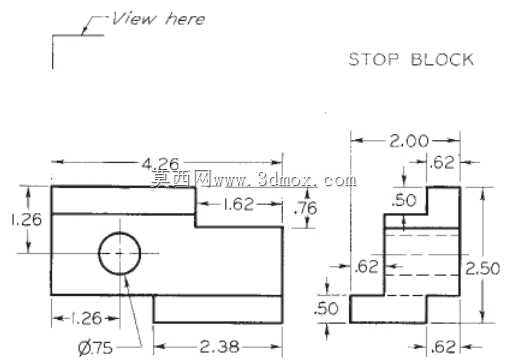

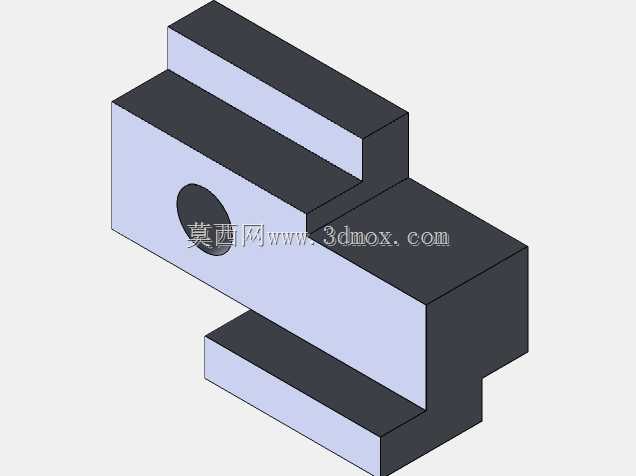

　　这类停止块在工业自动化生产线、工装夹具、机床滑台机构中应用十分广泛，核心作用是为直线运动部件提供硬限位基准，避免运动构件超出行程范围发生碰撞损坏，也可作为重复定位的基准接触面使用，在各类需要行程约束的机械结构里都能见到这类构件的身影。从结构设计来看，该零件采用对称式凸凹卡槽结构，上下两处平行凸台可直接嵌入对应安装基座的滑槽内，安装时无需额外设计复杂的定位结构，直接滑入卡槽即可完成初步定位，配合侧面的通孔穿装锁紧螺栓，就能实现零件的完全固定，安装便捷性较好，同时卡槽配合的方式能承受较大的横向冲击载荷，避免长期受撞击后出现位置偏移。零件侧面的通孔为光孔设计，适配常用的内六角圆柱头螺栓穿装，孔位位置经过受力校核，设置在零件重心偏上的位置，

　　锁紧后受力均匀，不会出现长期受撞击后螺栓松动、零件翘起的问题。零件的撞击接触面为平整的垂直端面，表面粗糙度要求控制在Ra1.6以内，保证与运动部件接触时受力均匀，不会出现局部应力集中导致的零件崩损。从安装边界来看，该零件整体为规整的类长方体构型，长宽高比例适配常规的20系列、30系列工业铝型材滑槽安装，安装时预留的螺栓穿装空间充足，不需要在基座上加工复杂的沉孔结构，普通的直孔即可满足安装要求。设计过程中优先考虑了零件的受力特性，撞击端面做了轻微的倒角处理，避免边缘应力集中，整体采用等壁厚设计，既保证了结构强度，又尽可能控制了零件的整体重量，不会给安装基座带来额外的负载。在实际使用场景中，这类停止块常搭配缓冲垫使用，

　　在撞击端面粘贴聚氨酯缓冲垫可有效吸收运动部件的冲击动能，降低撞击噪音，同时延长零件的使用寿命，若用于高精度定位场景，可将端面进行磨削处理，保证平面度公差在0.02mm以内，满足重复定位精度要求。零件的卡槽尺寸与通用滑槽的配合公差选用H7/g6间隙配合，既保证安装时滑动顺畅，又不会出现过大的配合间隙导致定位精度下降，整体结构没有复杂的曲面特征，加工工艺性好，采用普通铣床即可完成全部加工工序，加工成本低，适合批量生产应用，在各类非标自动化设备的行程限位结构中，这类结构的停止块是选型优先级很高的标准构件。
