工程制图练习用凹凸嵌合端子结构

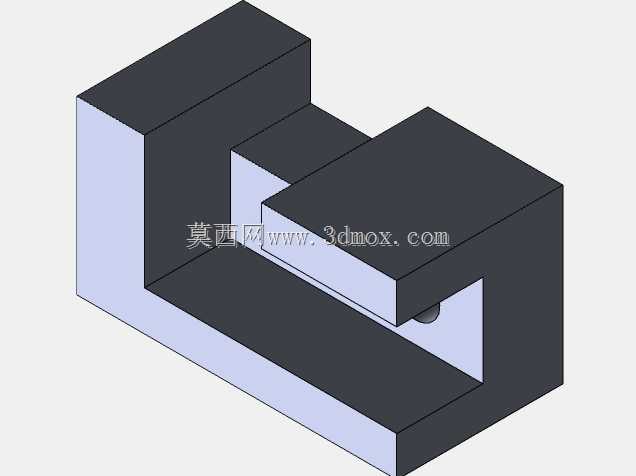

　　这类凹凸嵌合的端子结构，常出现在低压电气柜内部的接线工位、小型传感器的信号转接模块中，作为接线端的基础定位载体，承担导线端头固定、相邻接线位物理隔离的作用，避免多组接线在设备运行振动中出现松脱、搭接短路的问题。从结构设计逻辑来看，整体采用L型基座搭配凸台嵌合的构型，基座的竖直立面可作为安装时的定位基准面，贴装在绝缘安装板上时，能通过立面与安装板的贴合保证整体安装的垂直度，避免端子安装倾斜导致的接线受力不均。凸台部分与基座凹槽的配合间隙控制在0.1mm范围内，既保证嵌合组装时的顺畅度，又不会因间隙过大出现装配后晃动的问题，凸台下方预留的小圆孔为接线螺丝的过孔，可适配M3规格的紧定螺丝，用来压接插入端子内部的导线线芯，

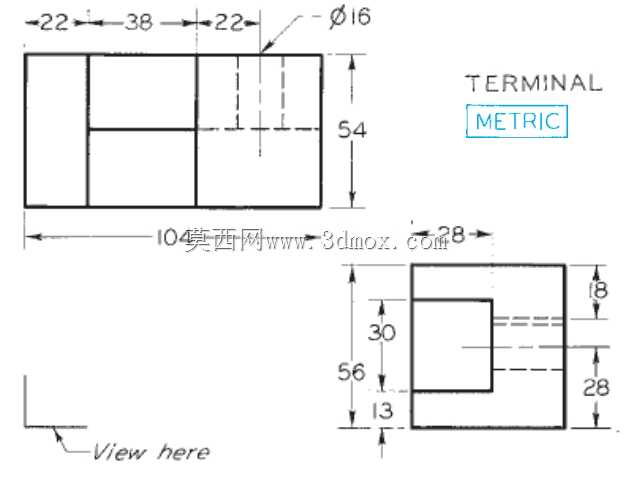

　　保证接线后的拉拔力符合电气接线的通用要求。在安装边界上，整体结构的长宽高比例控制在3:2:2左右，基座底部的平面为全平面设计，无需额外开设定位卡槽，可直接通过背胶或者两侧的固定片完成安装，相邻两个同规格端子并排安装时，基座的侧立面可直接贴合，最小安装间距仅需预留0.2mm的装配公差即可，不会出现结构干涉。这类结构同时也是工程制图入门阶段的典型练习构型，涵盖了正等测绘制、三视图投影、相贯线处理、尺寸标注等多个基础制图知识点，能帮助初学者快速建立三维空间到二维工程图的投影思维，掌握凹凸配合类零件的尺寸标注逻辑，理解装配间隙、安装基准在实际结构设计中的作用。在实际建模过程中，这类结构不需要复杂的曲面特征，全部通过拉伸、

　　切除等基础特征即可完成，重点在于配合面的尺寸公差设定，以及安装基准面的平面度要求，若用于实际生产，这类端子多采用阻燃PBT材质注塑成型，结构的壁厚均匀控制在2mm左右，避免注塑过程中出现缩痕、翘曲等缺陷，保证成型后的尺寸精度满足装配要求。
