带弧形槽与多安装孔的机械支座结构

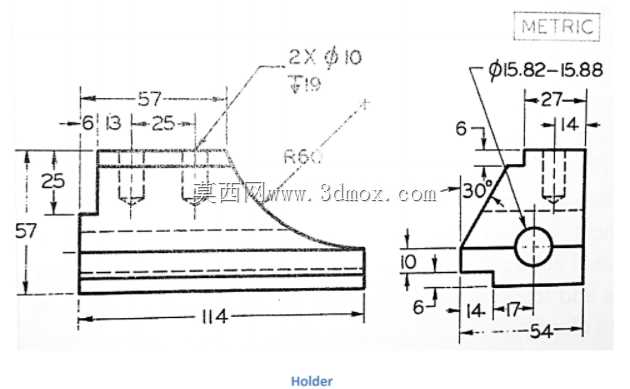

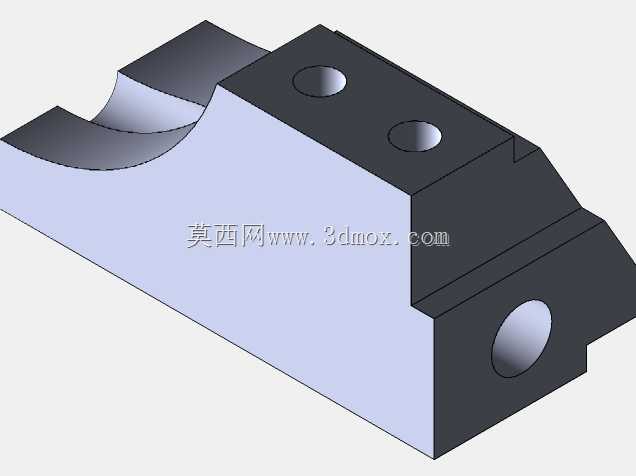

　　该结构件属于机械系统中的支撑定位类零部件，常见于工装夹具、小型检测设备、轻工自动化输送线的辅助定位工位，主要承担相邻功能部件的承载、定位以及侧向导向作用，在需要对轴类、杆类零件做侧向承托的装配场景中适配性较强。从结构设计逻辑来看，主体采用方块式基体做承载基础，能够保证自身在受垂直载荷时的刚性，避免长期受压出现形变偏移；顶部开设的两个同轴等径通孔为沉头安装孔，用于穿设紧固件将整个支座固定在安装基板上，孔位间距经过公差匹配设计，可适配常规标准规格的内六角螺栓，安装时沉头结构能够将螺栓头完全埋入零件表面，不会突出干涉上方相邻部件的运动路径。基体一侧加工的内凹弧形槽是核心功能面，槽面的圆弧半径经过匹配设计，

　　能够与对应直径的圆柱类工件外圆面完全贴合，在装配时起到径向定位的作用，避免圆柱工件在承载过程中出现径向窜动，槽边做了微小的倒角处理，既可以去除加工毛刺避免装配时刮伤工件表面，也能在工件装入时起到导向作用，降低装配对位的难度。基体端部开设的横向通孔为销轴安装孔，用于穿设定位销轴或者锁紧件，可对放置在弧形槽内的工件做轴向限位，或者连接相邻的锁紧压板结构，实现工件的快速装夹固定。从安装边界来看，零件底部为全平面设计，安装时需要保证安装基板的平面度公差在0.05mm以内，避免安装后零件出现翘曲，导致弧形槽与工件的贴合面出现间隙影响定位精度；零件的侧向突出结构厚度较小，设计时做了根部圆角过渡，能够降低应力集中系数，

　　在承受侧向载荷时避免根部出现断裂风险。整个零件的加工工艺适配常规铣削加工流程，所有孔位与平面均可通过三轴加工中心一次装夹完成大部分工序，仅弧形槽面需要采用成型铣刀或者圆弧插补加工，加工后各配合面的粗糙度可控制在Ra1.6-3.2之间，能够满足普通工装与辅助支撑件的使用精度要求，不需要额外的磨削工序即可投入使用。在实际选型适配时，需要重点核对弧形槽的圆弧直径、顶部安装孔的中心距以及端部横向孔的中心高三个核心尺寸，确保与配套工件、安装基板的尺寸公差匹配，避免出现装配干涉或者定位失效的问题。
