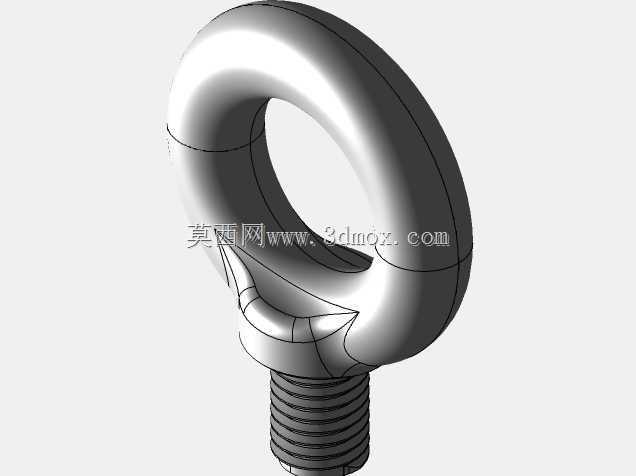

M10规格吊环起重连接铁制吊具结构

　　在模具车间的工件转运、小型设备整机吊装、工装夹具的移位作业场景里，这类带外螺纹的环形吊件是一线装配、吊装环节绕不开的基础连接件。不同于焊接式吊耳需要在工件表面做焊后打磨、探伤的额外工序，这款M10规格的吊环采用螺纹旋合的安装方式，安装时只需在被吊工件的对应安装面提前加工出匹配的M10内螺纹孔，保证螺纹孔的端面与吊环安装基准面垂直，就能快速完成吊具的装配，拆卸后工件表面无残留焊疤，也不会破坏工件的原有表面处理层，适配需要频繁更换吊点位置的多批次小批量工件转运场景。从结构设计逻辑来看，环形吊孔的内径尺寸经过载荷校核，能够适配常规规格的卸扣、吊装带挂钩，不会出现挂钩穿入后卡滞、活动余量不足的问题，吊环与螺纹段衔接的位置做了圆弧过渡处理，

　　避免应力集中导致的受力断裂，这一细节在长期承受交变载荷的吊装作业中尤为关键，很多廉价吊具正是在衔接位置做直角处理，起吊时应力集中在衔接根部，很容易出现突然断裂的安全隐患。螺纹段的长度经过匹配设计，旋入工件内螺纹孔后能够保证足够的啮合牙数，不会因为啮合长度不足出现滑牙脱开的风险，安装时需要注意螺纹孔的有效深度要大于吊环螺纹段的长度，避免吊环旋入后底部顶死，导致吊环安装端面与工件表面无法完全贴合，出现起吊时吊环歪斜受力的情况。实际使用中，这类吊环的受力方向有明确的设计边界，仅适合垂直方向的直拉起吊，若采用大角度斜拉，环形部分的受力截面会出现载荷偏移，超出设计载荷阈值后容易出现变形甚至断裂，因此在做吊装方案设计时，

　　若存在多点吊装的斜拉受力场景，需要搭配万向吊环使用，不能用这款固定式螺纹吊环替代。从外形尺寸来看，环形部分的外轮廓尺寸不会过大，安装在工件侧面时不会过多占用周边空间，在模具叠放、设备紧凑安装的场景里，不会因为吊环突出尺寸过大出现干涉问题，日常存放时也可以多个堆叠收纳，不会占用过多的工具柜存储空间。材质采用铸铁材质，表面做了氧化发黑处理，在车间潮湿的环境里能够具备基础的防锈能力，日常维护只需在螺纹段定期涂抹少量润滑脂，避免长期闲置后螺纹锈死无法拆卸即可。
