传感器配套安装钣金固定支架结构

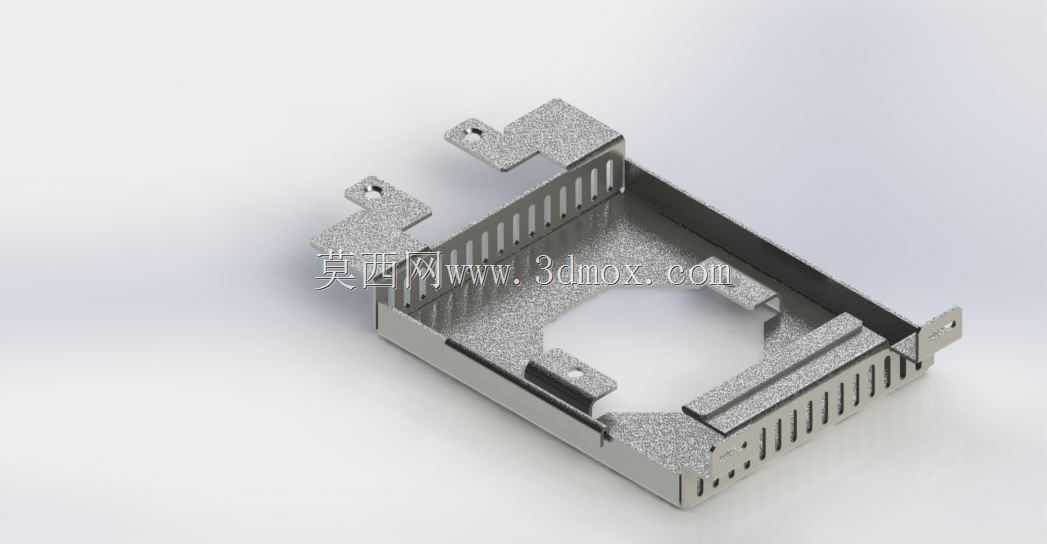

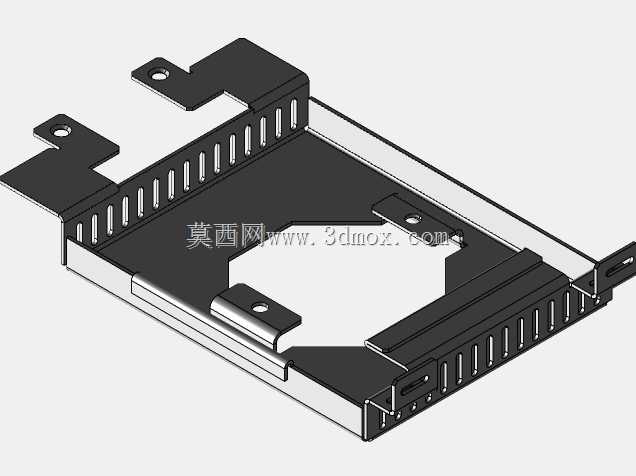

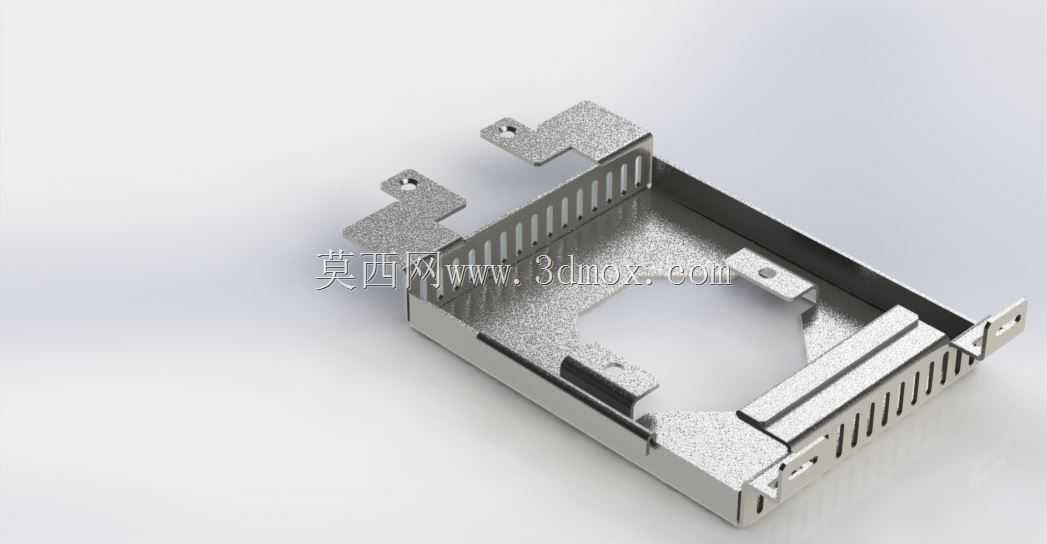

　　这款钣金构件主要面向工业传感检测场景的安装配套需求，多用于自动化产线、检测工位内各类光电、接近类传感器的承载固定，可直接适配标准型材机架或设备内壁的安装点位，解决传感器安装时的定位偏移、防护不足、走线杂乱等现场常见问题。从结构设计来看，构件采用一体化钣金折弯成型工艺，主体为带镂空的承托平面，中部镂空区域刚好避让传感器的接线端与感应探头伸出位，避免钣金件遮挡感应路径，同时减少整体材料用量、降低构件自重。两侧延伸出的带孔安装耳采用90度折弯设计，安装孔位做了去毛刺处理，可直接通过标准螺栓完成与安装基面的固定，耳片的折弯高度经过匹配计算，能让传感器安装后与被测物体保持标准检测距离，无需额外加装调整垫片。构件侧边排布的连续长条形散热槽，

　　一方面可在传感器长时间工作时辅助散出工作热量，避免局部积温影响传感精度，另一方面也可作为备用走线位，传感器的连接线缆可从槽位规整引出，避免线缆被设备运动部件剐蹭磨损。构件的折弯边均做了压筋加强处理，在1.2mm常规钣金料厚下即可保证足够的结构刚性，安装后不会因设备运行振动出现形变松脱，整体安装边界控制紧凑，不会占用过多设备内部空间，可适配狭小安装位的布置需求。设计时充分考虑了钣金加工的工艺性，所有折弯内角均匹配标准折弯刀具半径，无过小锐角或无法加工的倒扣结构，落料排样时可最大化利用板材幅面，减少加工废料产生，量产时无需额外制作复杂工装，通过常规数控冲床、折弯设备即可完成全工序加工，表面采用哑光喷塑处理，具备基础的防锈抗腐蚀能力，可适配多数常规工业车间的使用环境，无需额外做表面防护处理。构件的承托平面上预留的两个小型定位凸点，可与传感器底座的定位孔快速对位，安装时无需反复调整位置即可保证传感器的朝向精度，降低现场安装的调试时长。
