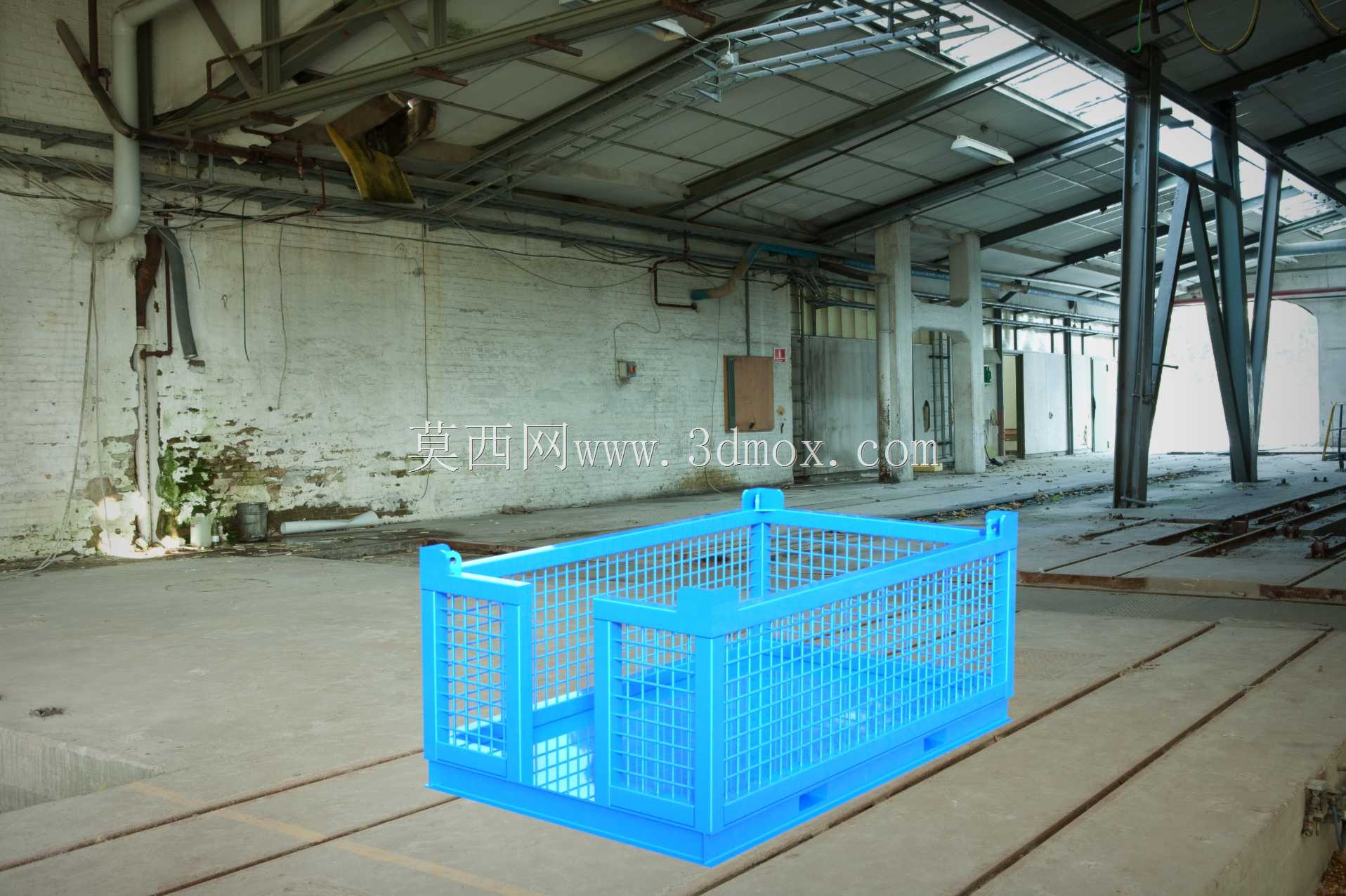

工业仓储网格周转金属料箱结构设计

　　这款网格结构的工业周转料箱，主要面向生产车间工序间物料转运、立体仓储存放、厂区跨区域物料调拨等场景设计，适配叉车、托盘搬运车的常规作业需求，可直接配合标准钢制托盘使用，也可单独堆叠存放，在机械加工、汽配生产、电商仓储等场景中，用来存放规整或半规整的零部件、半成品、成品件，替代传统木质周转箱与普通塑料周转箱，解决重型物料存放易破损、堆码稳定性差的问题。整体采用框架加网格围板的结构形式，底部设置一体化的叉车位，预留的叉孔高度与宽度匹配主流手动液压搬运车、平衡重式叉车的货叉尺寸，作业时无需额外调整货叉间距，可直接完成叉取、转运、堆码动作，叉孔边缘做了加厚包边处理，避免长期作业中货叉碰撞导致的底部变形。料箱四周围板采用冲孔网格结构，

　　网格孔径经过针对性设计，既保证足够的结构强度，又能让作业人员直接观察到内部物料的存放状态，同时网格结构相比整板围板大幅降低了料箱自身重量，减少转运过程中的无效负载，围板与底部框架采用满焊连接，所有焊接位置做了打磨去毛刺处理，避免取放物料时刮伤工件表面或划伤作业人员。料箱顶部设置堆叠定位结构，上层料箱底部可直接嵌入下层料箱的顶部定位槽内，堆码三层时不会出现滑移、倾覆风险，侧面预留半开式取料口，堆码状态下无需搬移上层料料箱，即可直接从侧面取放下层料箱内的物料，适配生产线边频繁取料的作业需求。设计过程中重点校核了满载状态下的框架挠度，底部承载横梁采用加厚矩形管，均匀分布的横梁可将物料重量均匀传递到整个底部框架，

　　避免局部受力过大导致的底部凹陷，围板的网格筋条采用等间距排布，在保证侧向抗冲击能力的前提下，尽可能减少材料用量，控制整体制造成本。料箱的外形尺寸适配标准货架的货位尺寸，可直接驶入横梁式货架、贯通式货架的货位内存放，无需额外配置托盘，侧面预留的标签安装位可粘贴物料标识卡，适配仓储WMS系统的管理需求，整体表面采用喷塑处理，可根据使用场景选择不同颜色，区分不同品类或不同状态的物料，在潮湿的仓储环境下也具备足够的防锈能力，长期使用不会出现锈蚀掉屑的问题，不会污染存放的精密加工零部件。
