车间U形管材存放支撑托架结构

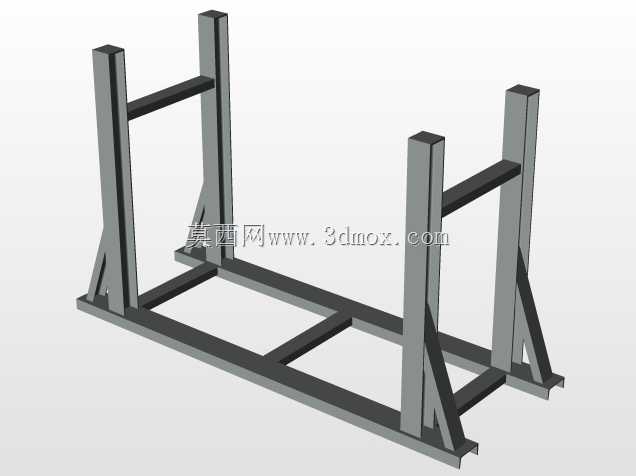

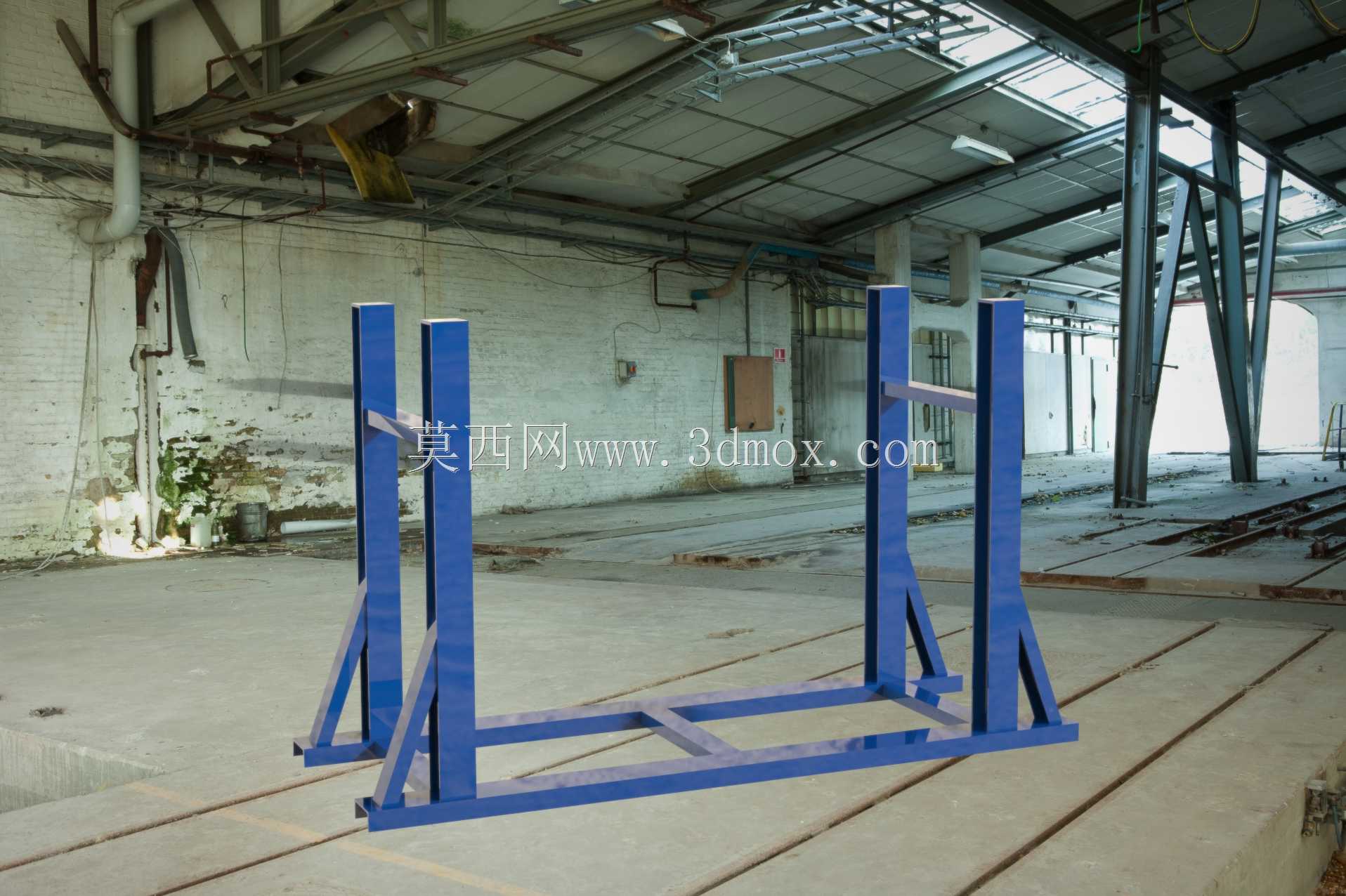

　　在机械加工、管材深加工以及钢结构预制车间的物料周转环节，长条形型材、管材的垂直码放一直是现场管理的痛点，常规平面货架无法适配大长度、易滚动的长件物料，堆叠存放不仅取料效率低，还容易因管材滚动引发磕碰损伤甚至安全隐患，这款U形托架正是针对这类场景开发的专用存放工装。从结构设计逻辑来看，整体采用对称式双立柱支撑布局，底部为矩形焊接框架作为承载基座，基座与地面接触的支脚做了加宽处理，可直接放置在硬化车间地面，无需额外打膨胀螺栓固定，适配车间内灵活调整存放点位的需求，四个立柱两两成组，形成两个平行的竖向支撑面，立柱内侧预留了足够的开口宽度，可容纳多根叠放的U形管材、圆管或者矩形型材，立柱与底部框架的连接位置增设了三角形加强筋板，

　　可抵消长件物料侧靠时产生的侧向弯矩，避免立柱受载后出现外张变形。设计过程中优先考虑了现场使用的容错性，立柱的高度设置参考了常规人工取料的舒适操作区间，不会因架体过高导致上层物料取放困难，也不会因高度不足造成存放容量浪费，底部框架的横向连接杆做了下沉处理，避免叉车叉取转运时叉臂与架体结构发生干涉，可配合手动液压叉车实现整架物料的快速转序，无需逐根搬运管材。从安装边界来看，架体整体占地尺寸适配车间常规通道宽度，两个相邻U形架配合使用时，可根据存放管材的长度灵活调整间距，无需额外做连接固定，依靠管材自身的刚性即可形成稳定的存放单元，架体所有焊接位置均做了焊后打磨处理，去除焊渣与尖锐棱角，避免划伤管材表面或者操作工人，表面采用喷涂防锈处理，

　　可适应车间内多粉尘、偶尔有切削液溅落的使用环境，延长工装的使用寿命。不同于通用型仓储货架，这款U形托架的支撑面做了竖向平直处理，没有设置额外的层板，可适配不同直径、不同截面形状的长件物料存放，不管是不锈钢圆管、碳钢U形弯管还是铝合金型材，都可以直接靠放在立柱之间，取料时可直接从架体侧面抽出单根物料，无需挪动上层其他物料，大幅提升了长件物料的存取效率，也减少了物料周转过程中的磕碰损伤概率，在管材加工车间的原料暂存区、成品待发区以及焊接工位的旁侧物料暂存场景下都能适配使用。
