工业级水油分离装置结构设计方案

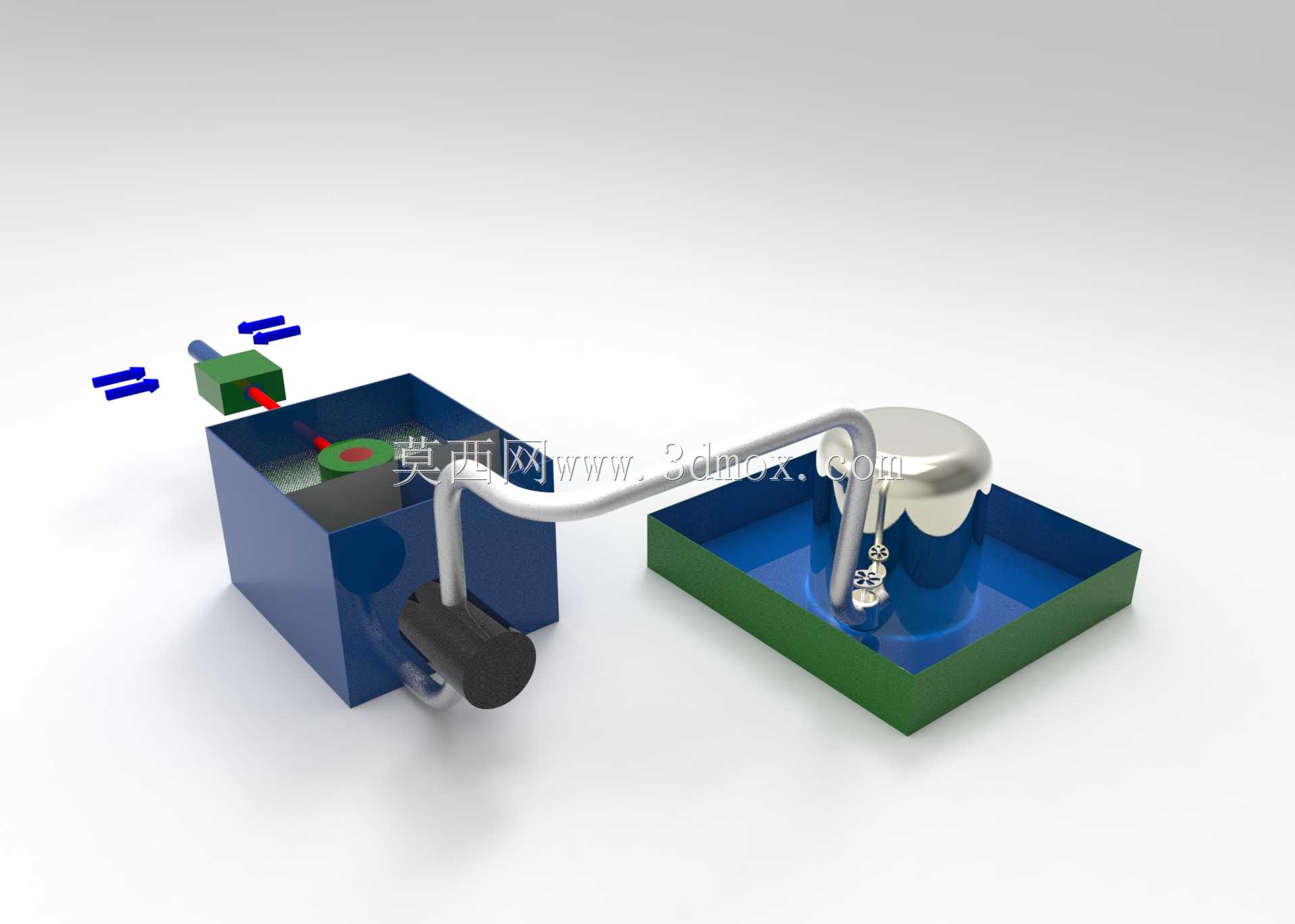

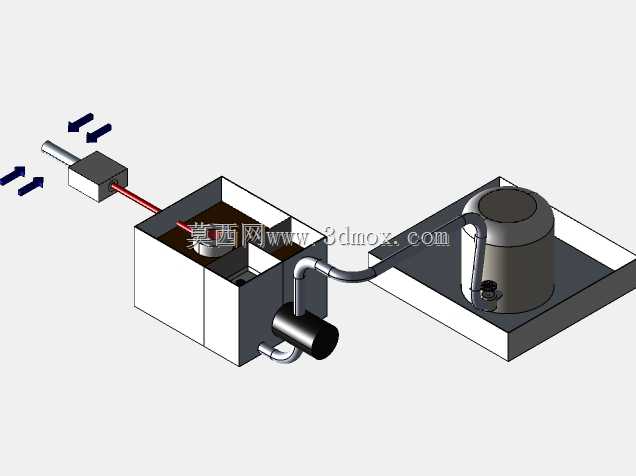

　　这套水油分离装置的结构设计，核心面向机加工车间切削液循环、汽修厂含油废水预处理、小型餐饮隔油升级这类需要精准实现油水两相分离的场景，区别于传统简易隔油池的粗放结构，整套装置在布局上做了更贴合实际运维的考量。从结构组成来看，装置分为进水预处理单元、重力分离腔、深度收集单元三个核心部分，进水端设置的导流缓冲结构，能避免进水水流直接冲击分离腔内部的稳流层，防止已经分层的油相被水流搅混，这部分结构在建模时特意做了倾角设计，引导大颗粒杂质直接沉降到腔体底部的沉渣区，不需要额外增设前置过滤篮就能实现初步除杂，减少日常运维的清理频次。重力分离腔采用敞口式方形箱体设计，侧壁预留的管路接口位置做了加厚处理，能适配不同公称直径的外接管路，

　　不管是上进水还是侧进水的现场安装条件都能兼容，腔体内部的溢流堰高度经过反复校核，刚好控制在油层富集的厚度区间，能让浮在上层的油相顺着溢流面平缓流入集油槽，不会把下层的水相夹带出去。和分离腔通过金属管路连接的是深度收集单元，这部分的托盘结构做了围边设计，防止收集的废油在转移过程中洒漏，管路的弯折半径全部符合流体输送的最小曲率要求，避免管路直角弯折造成的流阻陡增，同时管路和腔体的连接位置都做了密封面结构设计，不需要额外打胶就能实现静密封，长期使用也不会出现渗漏问题。整套装置的安装边界做了充分的冗余设计，底部预留的支撑脚高度可以根据现场地面平整度调整，不需要额外做混凝土基础就能直接放置在平整地面上，外接管路的接口全部采用通用标准尺寸，

　　现场安装时不需要单独定制转接头。在功能设计上，进水端预留的传感检测安装位，可以根据使用需求加装液位、油膜厚度检测元件，实现自动排油、自动液位控制的升级，不需要对原有结构做破坏性改动。整套结构的壁厚选择兼顾了刚性和轻量化要求，满液状态下腔体侧壁的变形量控制在允许范围内，不会因为长期静载出现侧壁鼓胀、焊缝开裂的问题，各个功能模块之间采用快拆式连接结构，需要清理内部沉渣或者检修管路的时候，不需要动用大型工具就能完成拆解，非常适合中小型处理场景的使用需求。
