撬装式双筒并联管路过滤装置结构设计

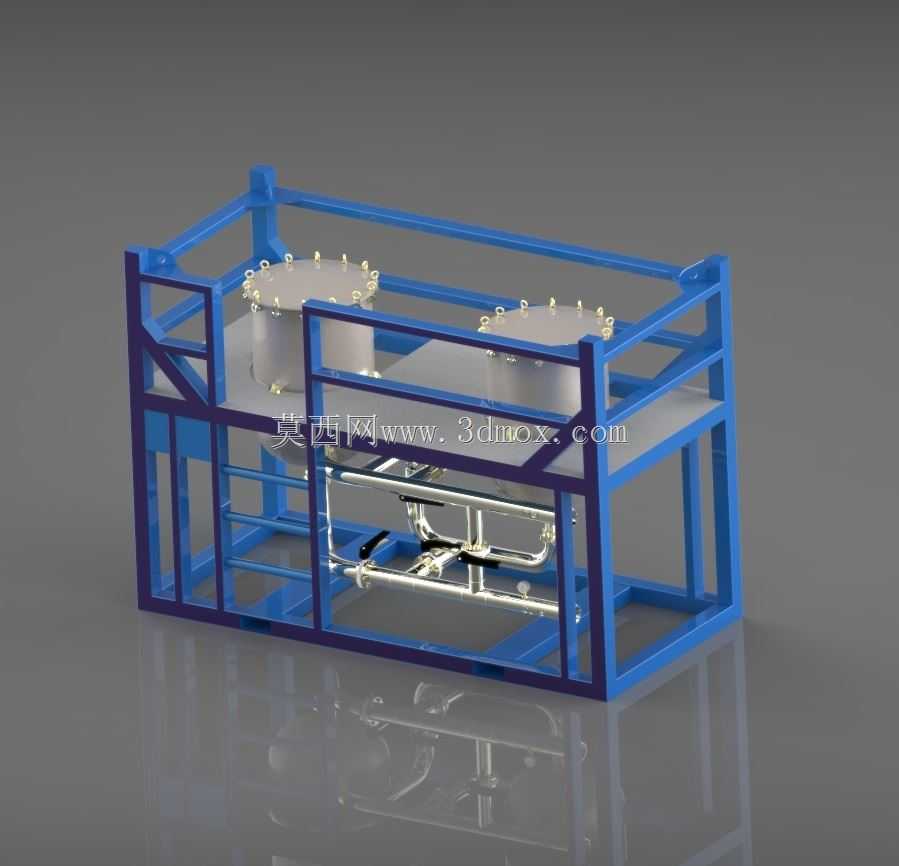

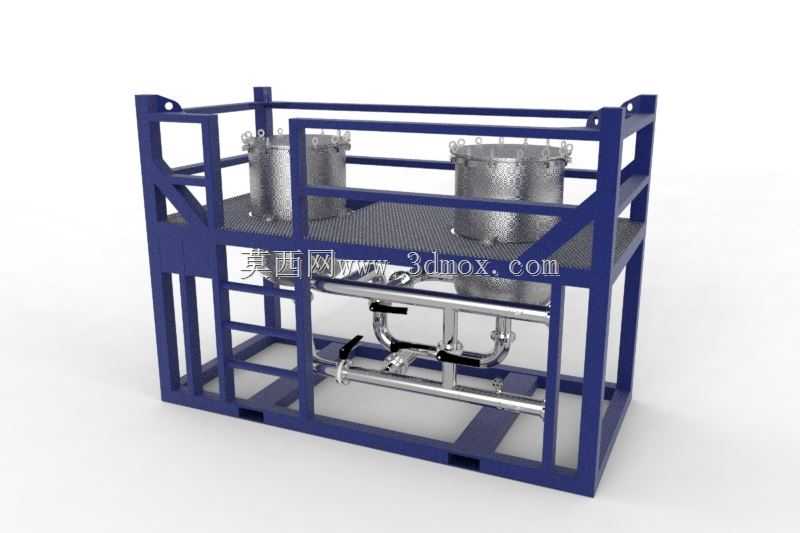

　　该过滤装置采用撬装集成式结构设计，将两组过滤罐体、管路阀组、操作平台整合在同一钢制焊接机架内，整体框架采用标准型钢焊接成型，底部预留叉车转运槽位，可直接通过叉车完成整机组的转运与就位，无需现场拆解组装，适配野外作业站点、临时流体处理工位、移动生产单元的快速部署需求，省去现场管路拼接、机架搭建的工序，大幅缩短现场安装周期。设备核心为两组立式承压过滤罐体，罐体顶部采用快开式压盖结构，搭配快装锁紧件，无需大型拆装工具即可快速开启罐体完成滤芯更换、内部滤料清理作业，降低日常运维的操作难度与工时消耗。罐体之间通过不锈钢管路并联连接，管路上配置切换阀组，可实现单筒在线过滤、另一筒离线维保的作业模式，在不停机、不中断流体输送的前提下完成滤芯更换、

　　滤渣清理操作，适配连续生产工况下的流体净化需求，避免因过滤单元维护造成整条生产线停摆。机架上层设置防滑格栅操作平台，周边配置安全防护护栏，为运维人员操作罐体顶部阀门、开启压盖提供安全的站立操作空间，避免高空作业坠落风险；管路布局沿机架下层空间排布，预留充足的管路操作空间，阀件操作位置均处于人员站立可及范围，无需额外搭设操作梯具即可完成阀组切换操作。机架整体采用方管焊接成型，结构强度满足整机组满液状态下的承重需求，底部支脚结构适配水平地面安装，可直接通过膨胀螺栓完成基础固定，也可直接放置在硬化地面临时使用，整体安装边界规整，无外凸的零散部件，可直接装入标准集装箱完成长途运输，适配跨区域项目的设备转场需求。该装置可适配化工流体输送、

　　水处理环节、油料净化、工业循环水过滤等多类场景，可过滤流体中的固体颗粒杂质、絮状悬浮物，保护下游泵阀、仪表、精密设备不受颗粒磨损、堵塞影响，双筒冗余设计可大幅提升过滤系统的连续运行可靠性，撬装结构也降低了设备对现场安装条件的要求，在无固定安装基础的临时作业场景也可快速投用。
