油田钻井用卧式泥浆固液分离装置

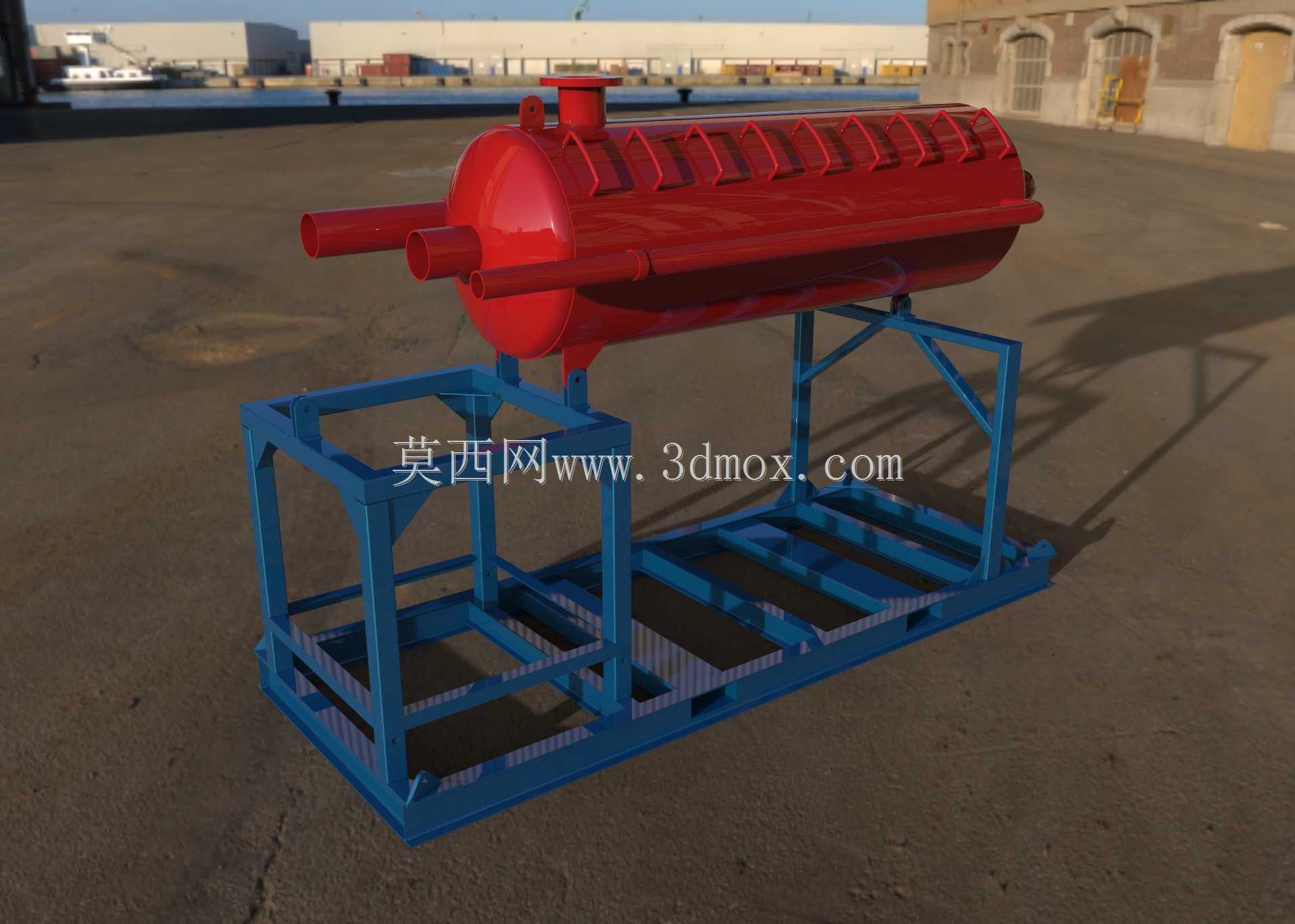

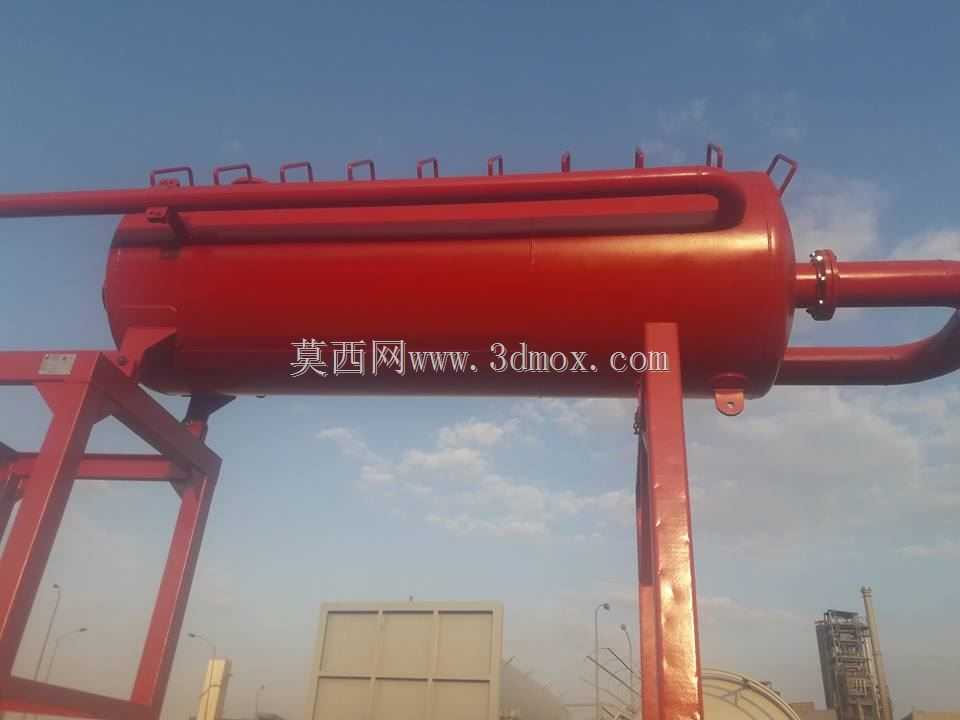

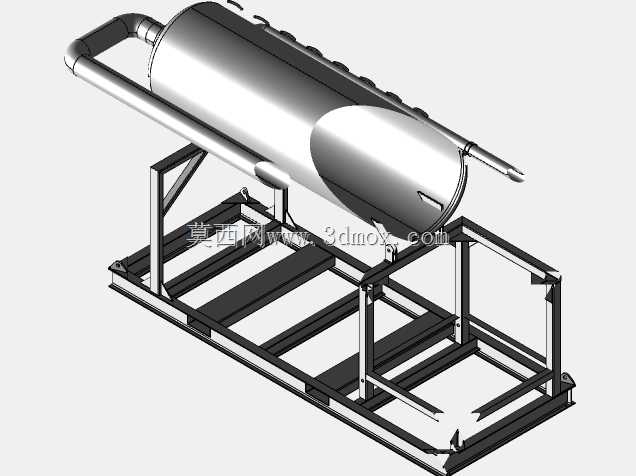

　　在油气钻井、非开挖定向钻施工、盾构掘进这类涉及泥浆循环的作业场景里，泥浆固相控制是保障钻进效率、降低钻具磨损的核心环节，这款卧式结构的泥浆分离装置，正是针对这类作业场景的固相颗粒分离需求设计的。从结构布局来看，设备采用卧式承压罐体作为核心分离腔，罐体通过双侧型钢焊接支架实现落地支撑，支架底部预留了标准地脚螺栓安装孔位，可直接与现场钢制安装底座或混凝土基础固定，安装时需保证罐体轴向水平度偏差不超过千分之三，避免内部流场偏移影响分离效率。罐体顶部沿轴向等距布置了多组吊耳与管接头，吊耳单组额定载荷满足整罐满液状态下的吊装需求，顶部的横向汇管用于接入待处理的高压泥浆，进料端采用法兰式快接结构，可适配现场不同管径的输送管线，

　　减少现场配管的改造工作量。罐体侧面设置了多组侧向接管，分别对应不同粒径固相的排渣口、处理后泥浆的溢流口以及冲洗口，排渣口采用倾斜向下的布局，可依靠固相自身重力实现顺畅排料，避免颗粒堆积堵塞通道。设计过程中，罐体的壁厚取值充分考虑了泥浆输送的工作压力以及含固相颗粒的冲刷磨损，内壁在易冲刷区域做了局部加厚处理，延长设备在高磨蚀工况下的使用寿命；罐体两端的封头采用标准椭圆形封头结构，相比平封头受力更均匀，可降低承压状态下的应力集中风险。从安装边界来看，设备整体宽度控制在常规运输车辆的限宽范围内，无需拆解即可完成整体转场运输，支架的跨距设计兼顾了支撑稳定性与现场操作空间，排渣口下方预留了足够的废渣收集容器摆放空间，

　　溢流口的高度可匹配现场泥浆循环罐的进料液位，无需额外增设提升泵组。实际作业时，带固相的泥浆从顶部汇管进入罐体内部，通过内部的流道设计实现不同粒径颗粒的沉降分离，大颗粒钻屑优先从下部排渣口排出，处理后的达标泥浆从溢流口回流至循环系统重复利用，可有效降低泥浆中的固相含量，减少钻杆、钻头的非正常磨损，同时降低泥浆的废弃处理量，适配陆上钻井、水平定向钻、桩基施工等多种需要泥浆循环的作业场景。
