千桶容量立式工业储料罐体结构设计

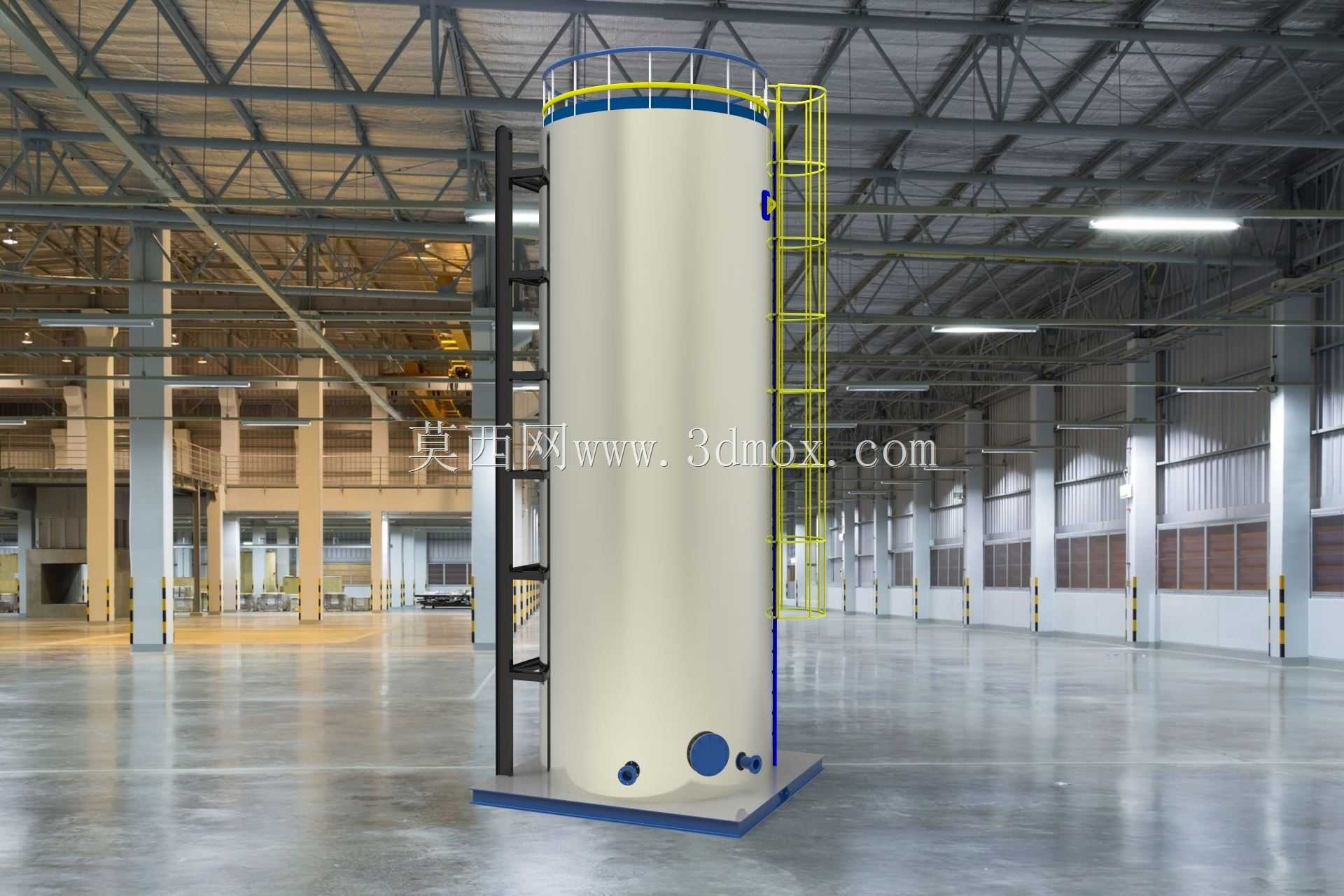

　　该立式罐体主要面向油气集输场站、工业流体中转仓储、生产车间原料暂存等场景设计，可满足原油、工业水剂、非强腐蚀性流体介质的密闭存储需求，适配常规工业厂区室内外安装工况。从结构设计逻辑来看，整体采用立式圆柱筒体布局，相较于卧式储罐可大幅减少占地面积，在土地资源紧张的厂区内可有效提升单位土地的存储容积利用率，筒体底部采用带加强筋的平底支撑结构，配合预埋地脚螺栓即可完成与混凝土地基的刚性固定，安装时需提前核算地基承载能力，确保满液状态下罐体不会出现不均匀沉降。罐体顶部设置环形安全护栏与操作平台，配套直爬梯与护笼结构，完全满足工业登高作业的安全防护要求，运维人员可通过爬梯抵达顶部完成液位检测、附件检修、介质采样等常规操作，

　　爬梯与筒体之间采用分段式焊接支架连接，避免长期使用后爬梯出现变形松脱。筒体下部预留多个标准法兰接口，可根据实际工艺需求对接进料管路、出料管路、排污管路以及液位检测仪表，接口位置均做了局部补强处理，避免管路载荷长期作用导致筒体局部应力集中出现开裂。设计过程中充分考虑了罐体的运输与现场装配边界，筒体直径与整体高度适配常规公路货运车辆的装载限界，无需现场分段拼接即可整体运输到场，降低现场施工的焊接工作量与装配精度控制难度。罐体外部预留了防腐涂层与保温层的安装空间，若用于低温或高温介质存储，可直接在筒体外部包覆保温材料，无需额外改动主体结构。筒体顶部还设置了通气接口与安全附件安装位，可根据存储介质的特性选配呼吸阀、阻火器等安全附件，

　　保障罐体内部压力始终处于合理区间，避免超压或负压导致罐体结构损坏。整体结构受力路径清晰，筒体壁厚经过环向应力与轴向应力核算，可满足满液状态下的长期静载荷要求，底部支撑结构的载荷分布均匀，可将罐体总重量平稳传递至地基，配套的操作附件布局符合人机工程要求，日常运维操作无需额外搭建临时作业平台。
