立式框架结构调压井工业设备结构设计

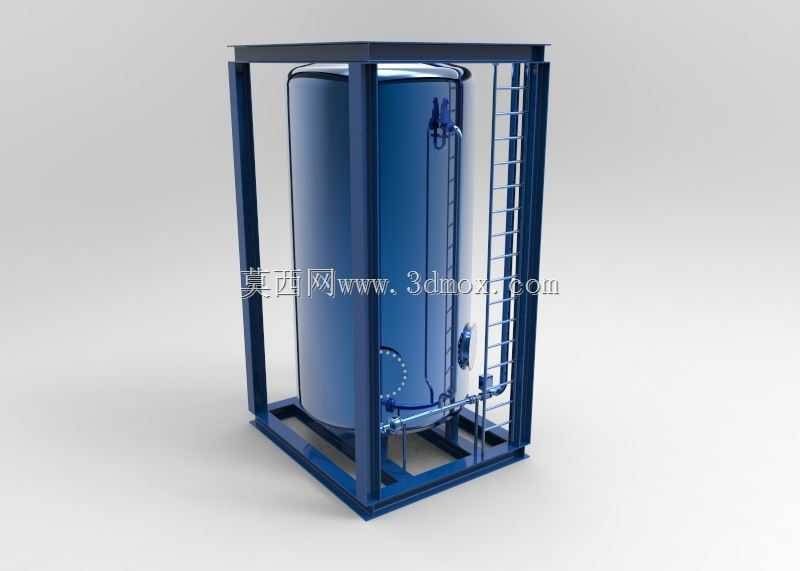

　　在油气集输、长距离流体输送管线的站点布设中，这类带集成框架的立式调压井设备，常作为管线压力调控的核心节点设备，承担来流稳压、分流缓冲、异常工况泄压的核心作用，区别于地埋式调压构筑物，撬装框架式的结构设计更适配野外站点、临时作业场站的快速部署需求，无需现场浇筑大型混凝土基础，仅需做硬化找平的安装基面即可完成就位，大幅压缩场站建设的施工周期。从结构设计逻辑来看，外部采用型钢焊接的一体式框架作为承载主体，框架的底部横梁做了加宽的支撑脚设计，可将罐体满载时的竖向载荷均匀分散到安装基面，避免局部应力集中导致的基面沉降；框架的竖向立柱与罐体之间设置了多组弧形抱箍固定点，可抵消运输、作业过程中产生的横向冲击载荷，防止罐体出现位移变形。

　　罐体侧面集成的直爬梯采用等间距踏步设计，爬梯与罐体外壁预留了足够的操作空间，方便运维人员攀爬至罐体顶部完成阀门操作、仪表校准、密封件更换等日常作业，爬梯侧边设置的护笼结构（模型中做了简化处理）可满足高空作业的安全防护要求。罐体外部布设的管路系统，分别对接来流端、调压输出端、排污端与安全泄压端，管路上预留的仪表安装位可直接适配压力传感器、温度变送器的安装，无需现场二次开孔焊接，所有管路的走向都沿着框架立柱内侧排布，既避免了运输过程中管路被磕碰变形，也让整体结构更加紧凑，减少设备整体的占地尺寸。这类设备的安装边界需要预留足够的操作空间，尤其是爬梯侧与阀门操作侧，需要留出不小于一米的运维通道，设备顶部需要预留吊装作业的净空，

　　方便后期内部构件的检修更换；罐体底部的排污口距离安装基面的高度经过专门核算，可直接对接排污管线，无需额外加装过渡接头。在建模过程中，这类设备需要重点关注框架的焊缝位置强度校核、罐体与框架的连接点应力分布、管路接口的位置公差，避免实际生产装配时出现干涉问题，尤其是爬梯与罐体管路的间距、框架横梁与罐体封头的安全距离，都需要在三维建模阶段做干涉检查，减少后期现场整改的工作量。
