塔式多点位信号收发支撑装置结构

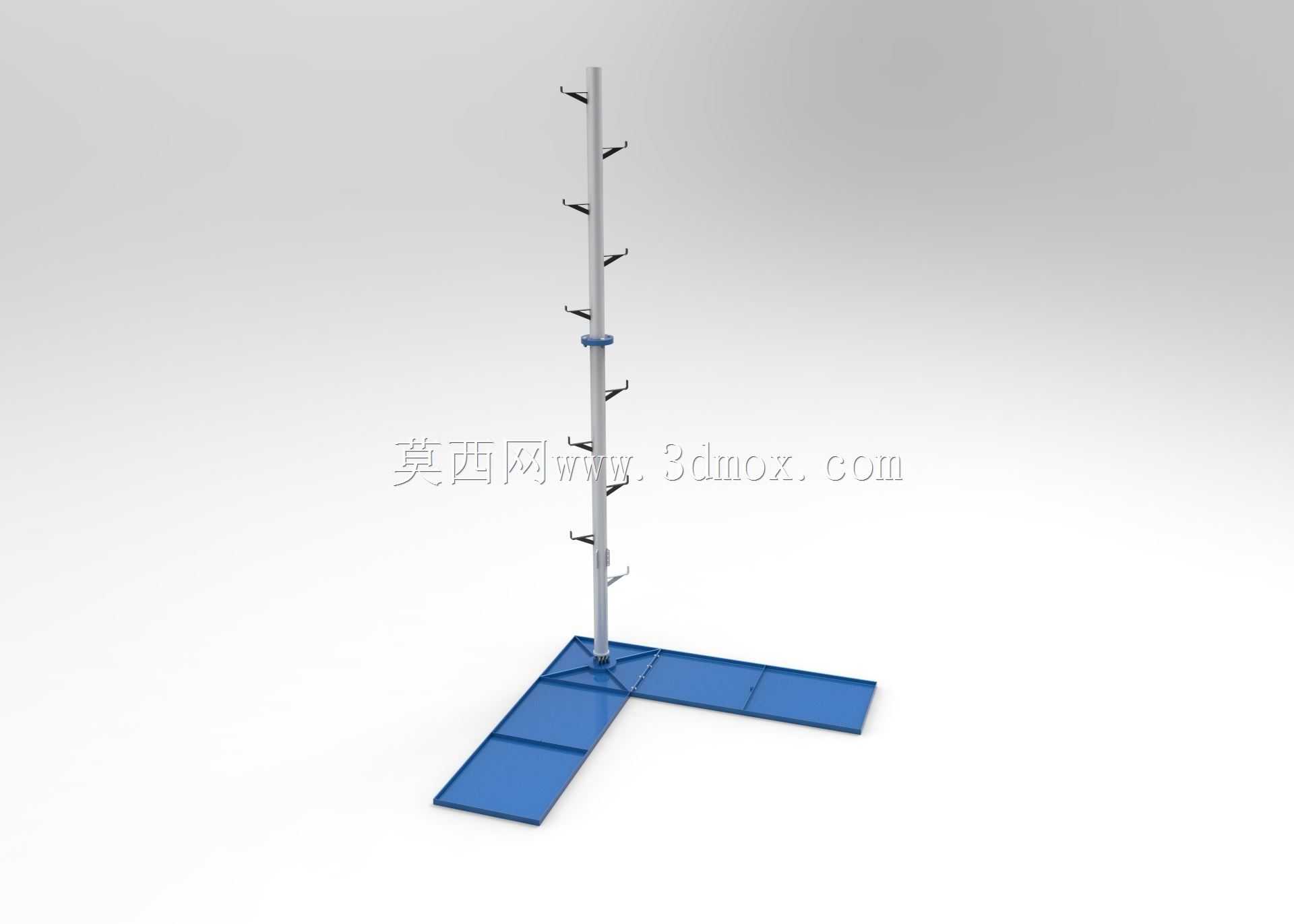

　　该塔式支撑结构主要面向室内外小范围无线信号覆盖场景设计，可用于多点位无线信号收发模块的固定安装，常见于办公区域、仓储空间、实验场地的局域信号布设作业中，能够同时挂载多个信号收发单元，实现不同高度、不同朝向的信号覆盖调整，避免单点位信号遮挡带来的传输盲区问题。整体采用立式长杆搭配十字展开式落地底座的结构形式，底座为分片式平板拼接结构，无需额外打膨胀螺栓固定，依靠自身结构配重即可实现稳定放置，安装时仅需将底座分片与主杆底部锁紧，即可快速完成布设，适合临时信号搭建、可移动信号点位的使用需求，底座展开后占用地面边界尺寸适配常规室内通道、设备间隙的布设空间，不会过度占用通行区域。主杆为等截面直杆结构，杆身沿轴向均匀布置多组可调节固定夹座，

　　每个夹座均可独立调整安装高度与周向旋转角度，夹座末端预留标准安装接口，可直接固定不同规格的信号收发单元，夹座的锁紧结构采用快拆式设计，调整点位时无需完全拆卸紧固件，即可快速滑动调整位置、旋转朝向，完成后锁紧即可固定，能够根据现场信号测试结果灵活调整每个收发单元的布设位置，适配不同场景的信号覆盖要求。主杆中部设置有环形限位凸台，可用于挂载走线理线结构，将各收发单元的连接线沿杆身规整固定，避免线路垂落缠绕影响设备调整，同时也能减少线路外露带来的剐蹭风险。设计过程中重点考量了结构的拆装便捷性，所有连接部位均采用标准快拆紧固件，整体可拆解为杆体、底座分片、夹座三个部分，拆解后可平整收纳，方便转运至不同场地重复使用，

　　杆体与底座的连接部位采用锥面定位配合，安装时无需反复对齐孔位，插入后锁紧紧固件即可保证主杆的垂直度，降低现场安装的调试难度。夹座的伸出长度经过反复校核，既保证挂载设备后有足够的调整空间避免相邻设备信号干扰，又不会因为伸出过长导致杆体受力过大产生晃动，在挂载常规重量的信号收发单元时，整体结构的抗侧倾性能满足日常使用要求，即使在有轻微通风气流的室内环境下，也不会出现明显晃动影响信号传输稳定性。底座的分片结构采用等长设计，展开后四个方向的支撑臂长度一致，保证各个方向的抗倾覆力矩均衡，不会因为某一方向支撑过短导致侧翻风险，支撑臂表面做平整处理，放置时不会刮蹭地面饰面，适合在不同材质的地面环境下使用。
