立式工业扫描检测设备柜体结构设计

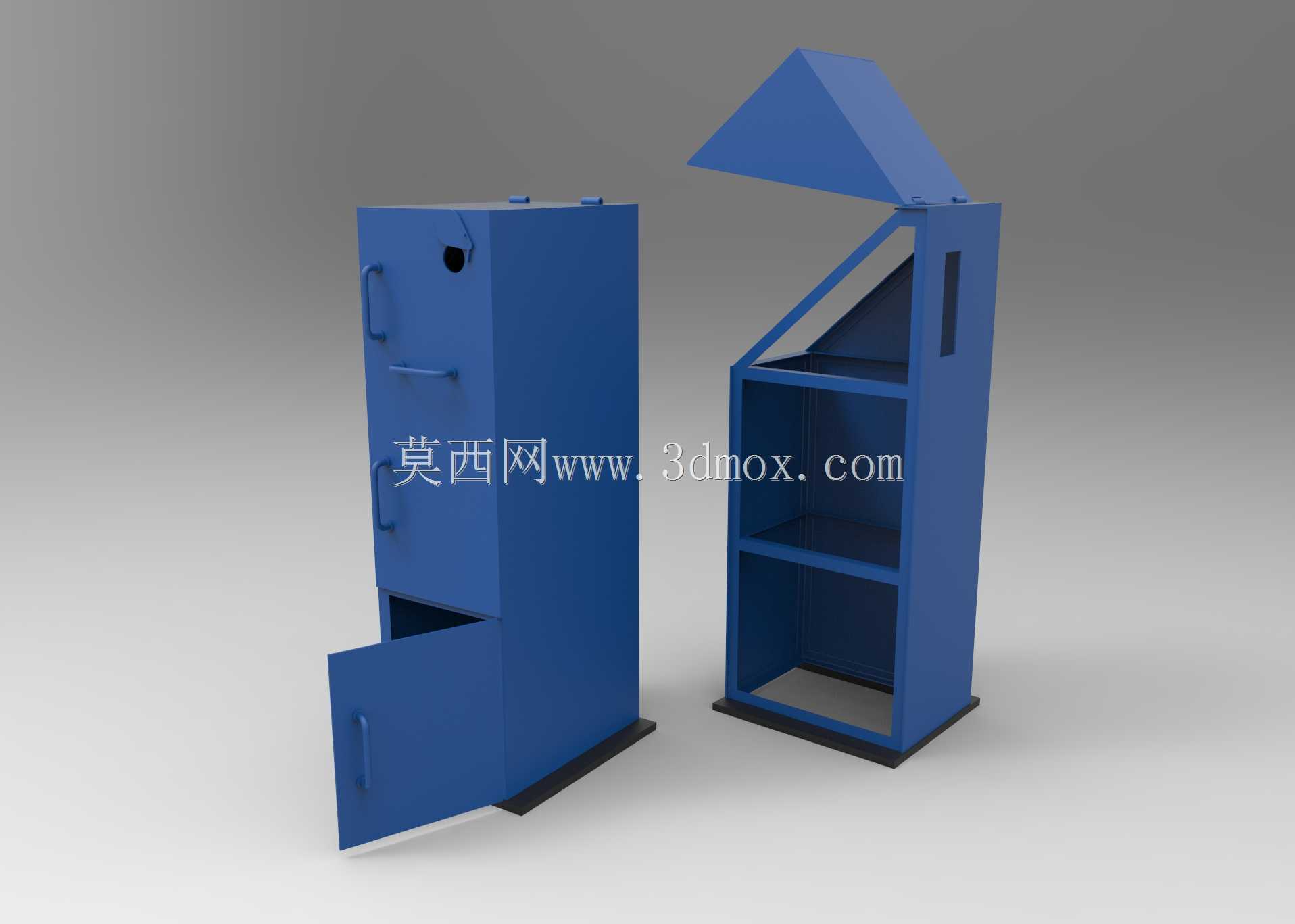

　　这款立式扫描检测柜体的结构设计，首先要匹配生产车间在线检测工位的实际安装需求，整体采用窄长立式布局，单台设备占地宽度控制在450mm左右，深度500mm，整体高度1600mm，刚好适配车间流水线旁的预留安装空间，不会占用过多通道面积，底部预留10mm高的安装支脚，既可以通过膨胀螺栓直接固定在水泥地面，也能适配配套的减震垫安装，抵消车间地面振动对扫描检测精度的影响。从功能分区来看，柜体采用分层式钣金结构设计，闭合状态下的柜体上部预留扫描光学元件的安装腔，侧面开设直径25mm的走线孔与调节手把安装位，方便现场运维人员调整内部扫描镜头的角度，中部设置两层开放式置物层，可放置待检测工件、校准样块以及配套的接线端子排，

　　下部设置独立的下开式柜门，内部用于放置电源模块、信号处理板卡等电气元件，柜门与柜体之间采用隐藏式铰链连接，开合角度可达120度，方便运维人员检修内部元件，同时柜门边缘粘贴导电密封条，既可以阻挡车间内的粉尘进入柜体内部，也能起到电磁屏蔽的作用，避免车间内的焊机、变频器等设备的电磁干扰影响扫描信号的稳定性。旁边展示的开盖状态结构，是上部斜向翻盖的开启形态，翻盖采用三角形加强筋结构提升刚性，开启后可以完全露出上部的光学安装腔，方便镜头的校准、清洁以及元件更换，翻盖与柜体之间采用阻尼铰链连接，开启后可以保持在任意角度，不会因为自重下落砸伤运维人员。整个柜体采用2mm厚的冷轧钢板折弯焊接成型，所有外露棱边都做了R3mm的圆角处理，

　　避免现场操作人员磕碰受伤，柜体表面采用喷塑处理，耐磨耐油污，适配车间多粉尘、多油污的使用环境。在结构设计过程中，充分考虑了钣金加工的工艺性，所有折弯角度都采用标准90度折弯，焊接位置都预留了足够的焊接操作空间，减少后续打磨整形的工作量，同时所有安装孔位都采用标准化设计，适配市面上主流的工业扫描元件、电气配件的安装尺寸，不需要二次打孔加工，缩短设备的组装周期。这类柜体结构主要应用在制造业生产线的工件尺寸检测、外观缺陷扫描工位，既可以作为独立的检测设备外壳使用，也可以集成到自动化流水线的检测段，配合输送线完成工件的在线全检，相比开放式的扫描支架，封闭式柜体结构可以更好的保护内部精密光学元件，阻挡车间环境中的光线干扰、粉尘污染，

　　提升扫描检测的稳定性与设备使用寿命，同时立式的布局也符合现场操作人员的站立操作高度，上部操作位距离地面1200mm，刚好适配成年人站立时的操作视线，不需要弯腰或者抬手就可以完成设备调试、工件取放的操作，降低长时间作业的疲劳感。
