多色分件式工业矫直工装组件结构

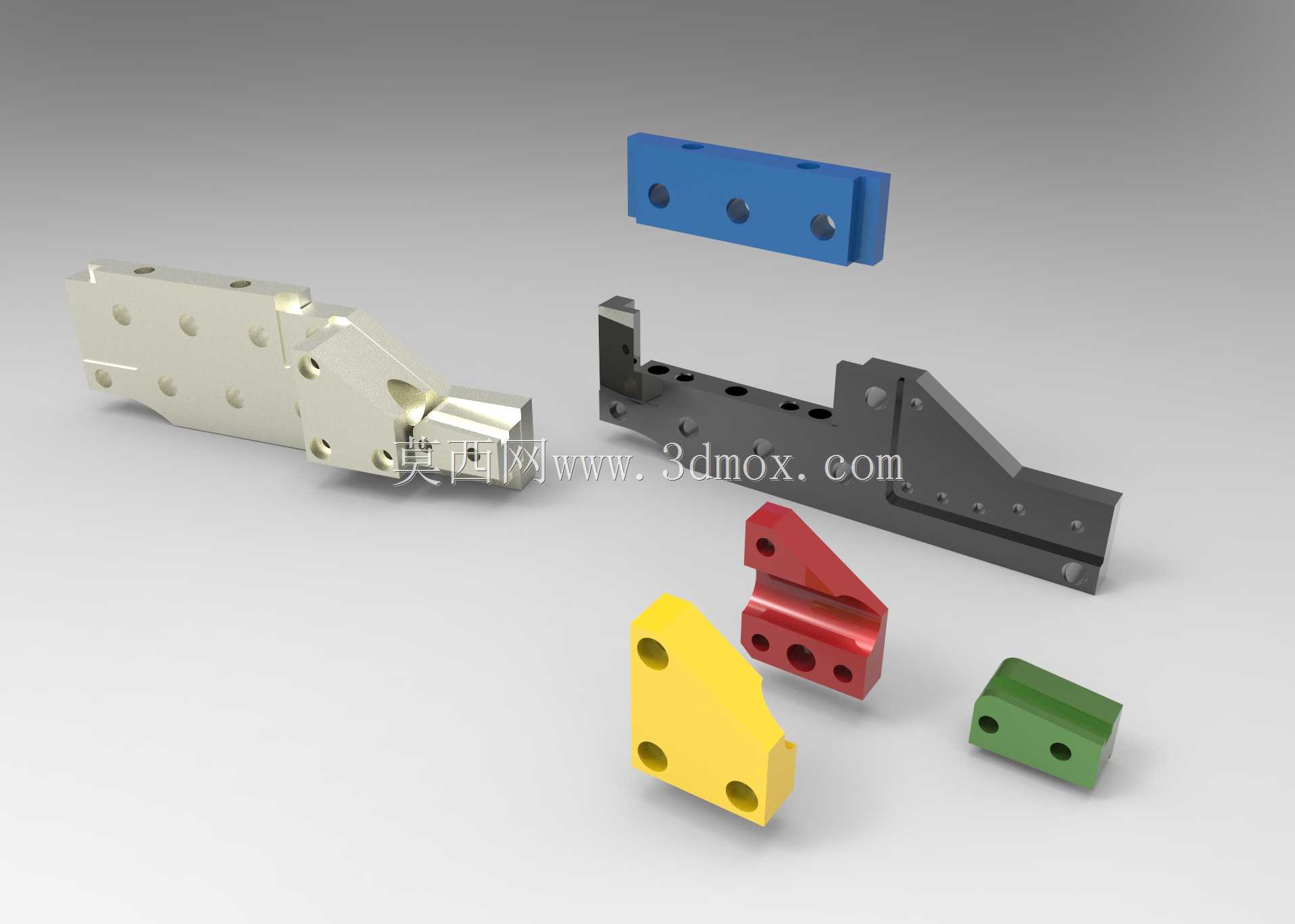

　　这套矫直相关的机械组件，主要应用在带材、细轴类零件的在线精整工序场景中，常见于五金冲压件后处理、精密线材加工、小型轴类零件校直的工位上，作为整线校直机构的核心执行装配件使用。整套组件拆分后包含多组不同功能的结构件，不同配色的分件对应不同的功能模块：长条形深色基座件作为整个组件的安装承载基础，其上预留了多组等距与非等距结合的安装孔位，既可以通过螺栓固定在设备安装面板上，也能为其他活动构件提供滑动或定位的基准面；米白色的长构件带有斜向拼接的连接端，是直接接触待矫直工件的压持部件，其工作面做了平整化处理，避免压持过程中刮伤工件表面，拼接式的结构设计可以根据待矫直工件的宽度更换不同长度的压头段，无需更换整个基座，降低备件更换成本。

　　蓝色的块状件是上压轮的安装座，其上的三个通孔分别对应轮轴安装孔与两侧的定位销孔，安装时可以通过销孔快速定位到上支架的对应位置，保证压轮的轴线与基座基准面平行，避免压持时出现偏载导致工件矫直后出现翘曲。红色的异形件是行程限位挡块，其斜向的端面可以配合调整螺栓限制压持组件的下行行程，针对不同厚度的工件调整限位位置时，只需松开挡块的固定螺栓沿滑槽滑动到对应位置锁紧即可，无需拆卸其他部件，调整效率更高。黄色的块状件是侧定位基准块，安装在基座的进料端侧面，待矫直工件进入矫直工位时，侧面靠紧该定位块即可保证进料方向与矫直辊轴线垂直，避免斜向进料导致的矫直精度不足，其上的两个沉头安装孔可以将块体完全沉装在基座的沉槽内，不会突出基准面干扰工件进料。

　　绿色的小型块是末端出料导向件，安装在基座的出料端，其内侧面做了小角度的倒角导向，工件完成矫直输出时可以顺着导向面顺畅送出，避免出料端剐蹭工件已加工表面。整套组件的安装边界设计紧凑，所有安装孔位的孔距都适配常见的工业铝型材安装槽间距，既可以集成到专用的自动矫直设备中，也可以单独作为手工矫直工装的核心组件安装在工作台面上使用，各分件的配合公差按IT7级精度设计，活动部件之间预留了合理的配合间隙，长期运行下也不会因为粉尘、金属碎屑卡滞导致动作失效。设计时充分考虑了工装的易维护性，所有易磨损的接触部件都采用了可单独拆卸的分件结构，磨损后只需更换对应小零件即可，无需整体报废整套结构，同时各分件的外形都做了倒角处理，没有尖锐的棱角，装配和维护时不会划伤操作人员。
