黄铜材质带安装孔斜槽导向定位板

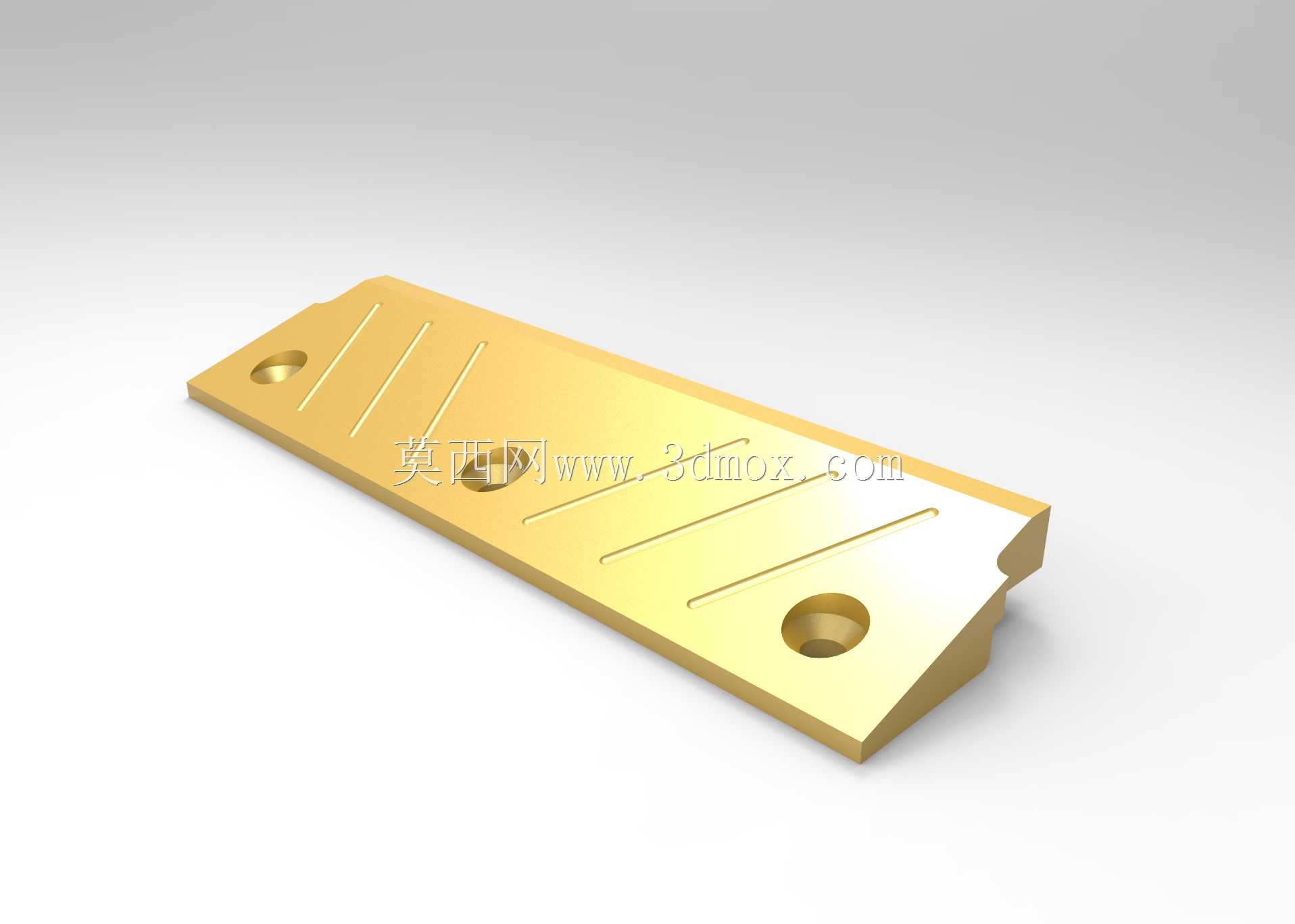

　　这款导向定位板采用黄铜材质加工成型，在自动化输送线、精密工装夹具、小型检测设备的导向工位中应用广泛，主要承担工件滑动导向、行程限位、安装定位的功能，黄铜材质自带的耐磨特性与低摩擦系数，能有效降低工件滑动过程中的磨损量，减少长期运行后的间隙累积误差，适配无润滑工况下的长期往复滑动使用需求。整体外形为长条形薄板结构，板身两端各设置一个沉头安装孔，安装孔的沉头深度与常用内六角圆柱头螺钉的头部尺寸匹配，安装后螺钉头部不会突出板件表面，避免对滑动工件造成剐蹭干涉，板件的安装边界可通过两端孔位的中心距确定，安装时可直接通过螺钉将板件固定在设备基座的对应安装面上，无需额外设计压块等辅助固定结构。板身工作面上加工有多条平行斜向凹槽，

　　凹槽的走向与工件滑动方向呈固定夹角，这类斜槽设计一方面可以留存滑动过程中产生的微小磨屑，避免磨屑夹在板件工作面与工件之间造成工件表面划伤，另一方面可以在少量润滑的工况下存储润滑脂，形成均匀的油膜降低滑动阻力。板件的其中一端设置有斜向切口，该切口为工件导入端做的导向结构，能让工件在进入导向工位时自动修正位置偏差，避免硬接触造成板件或工件的磕碰损伤。设计过程中优先考虑了安装便捷性与长期使用的维护成本，板件的所有棱边都做了小倒角处理，去除加工毛刺的同时，也避免安装调试过程中锋利棱边划伤操作人员。板身厚度经过受力校核，在承担常规小型工件的侧向导向力时不会产生形变，工作面的平面度控制在合理公差范围内，保证工件滑动过程中不会出现卡滞、偏斜的问题。这类导向板常配套在小型传感器安装工位、精密装配线的工件导向段使用，也可作为小型滑移机构的耐磨垫板使用，安装时需要保证两个安装孔的同轴度与安装面的平面度，避免安装后板件出现翘曲，影响滑动导向的精度。
