电机端盖连接法兰安装结构

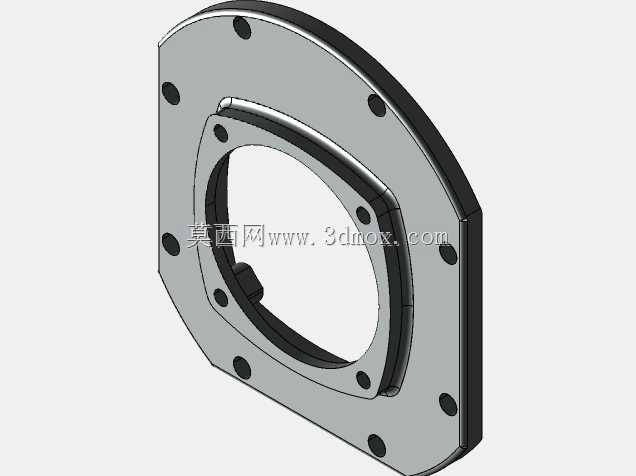

　　该零件属于电机端部连接与支撑类构件，主要用于伺服电机、步进电机或小型驱动电机与设备机架、减速机构、传动侧板之间的过渡安装。实际装配中，它一方面承担电机轴向定位，另一方面通过周布孔位把电机输出端的受力传递到安装基体，减少悬臂带来的同轴度偏差与振动。从结构上看，零件中部保留较大的中心通孔，用于避让电机轴、联轴器或轴承外圈，孔周形成环形加强区域，能够在不显著增加壁厚的前提下提高端面刚度。外缘采用近似扇形与多边形结合的轮廓，并非单纯出于外观考虑，而是为了在有限安装空间内避让相邻紧固件、线束接头和机体凸台。多个安装孔分布在不同半径位置，其中部分孔用于与电机本体端面贴合锁紧，另一部分孔用于把整个组件固定到设备侧板。孔位之间设置局部凸台和沉台，

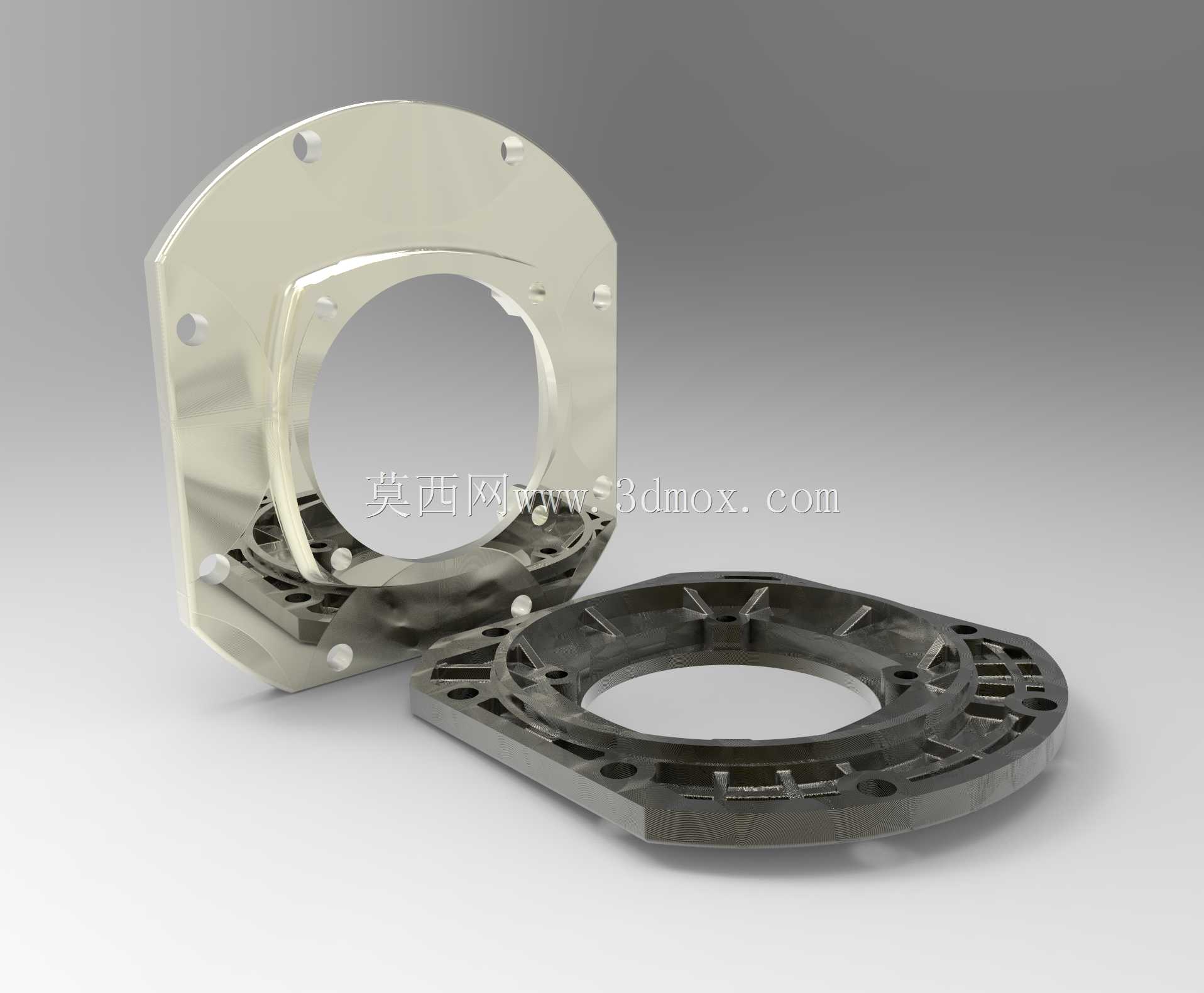

　　使螺栓拧紧时压力集中在配合面，避免薄板区域受压凹陷。背面可见交错布置的筋条与镂空区域，这类结构常见于对重量敏感的自动化设备、移动平台以及小型传动模组中。筋条沿载荷传递方向延伸，可提高抗弯曲和抗扭转能力；镂空则减少材料堆积，降低成型后收缩变形，也有利于电机端部空气流通。设计时需要重点控制安装端面的平面度和中心孔与止口的同轴度。若止口间隙过大，电机装入后会出现轴线偏移，运行时产生周期性振动；若配合过紧，则会造成装配困难，甚至在温差变化下引发应力开裂。螺栓孔周边应保留足够壁厚，孔间距不宜过小，否则拧紧过程中容易出现局部滑丝或开裂。对于需要承受径向负载的工况，还应校核连接面在额定扭矩下的滑移趋势，必要时增加定位销孔承担剪切力。外形边界方面，

　　该类端盖通常依据电机法兰尺寸和安装腔空间确定外径，中心孔直径需覆盖轴伸与联轴器回转范围，外缘缺口则用于压缩整体包络。建模时应先建立安装基准面与中心轴线，再依次生成止口、通孔、螺栓孔和加强筋，最后对锐边进行倒角或圆角处理。圆角不仅便于加工与装配，也能降低应力集中。整体结构兼顾定位精度、装配工艺性和轻量化要求，适合用于精密传动、自动化输送、检测设备以及小型机械臂关节等场景。
