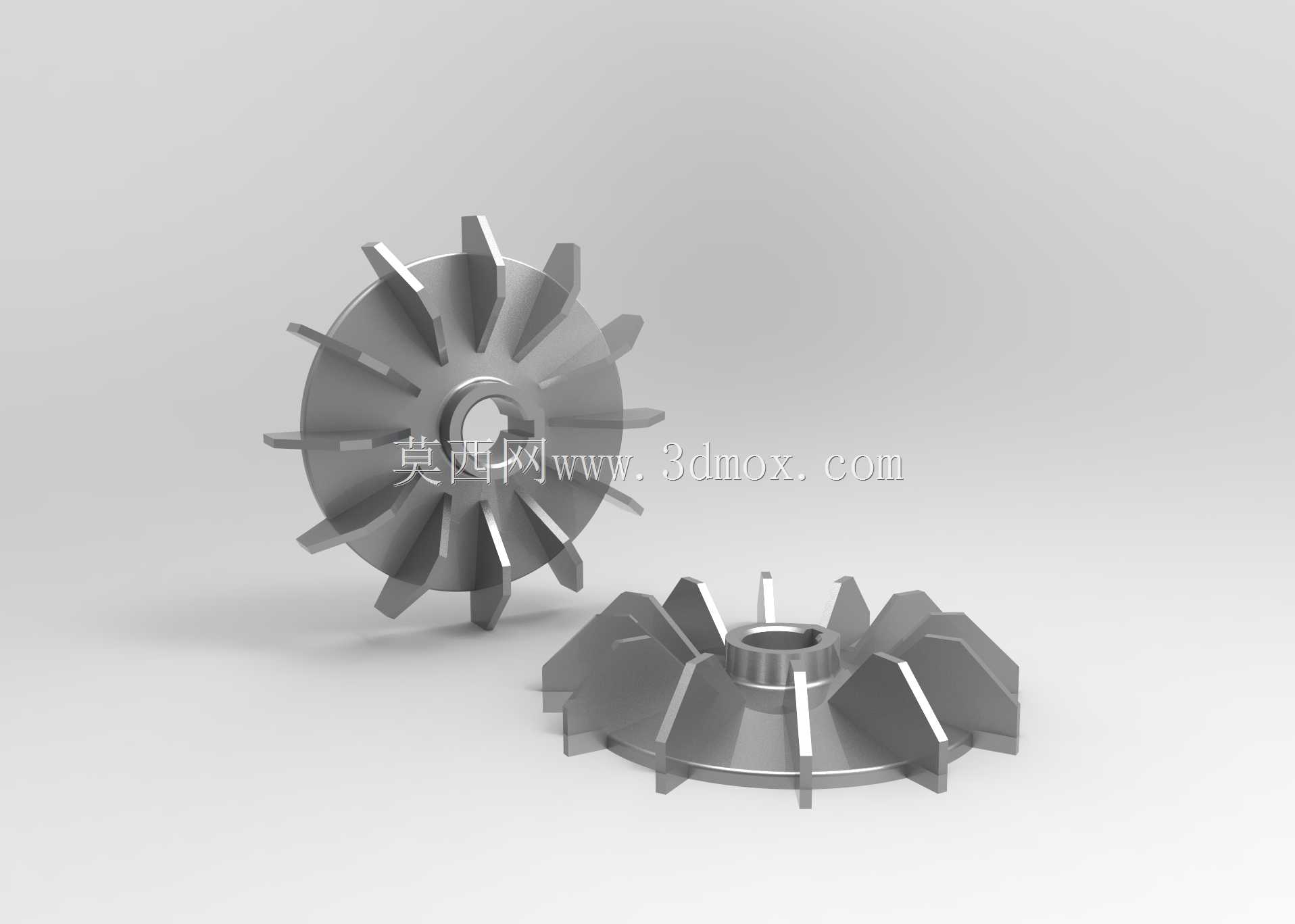

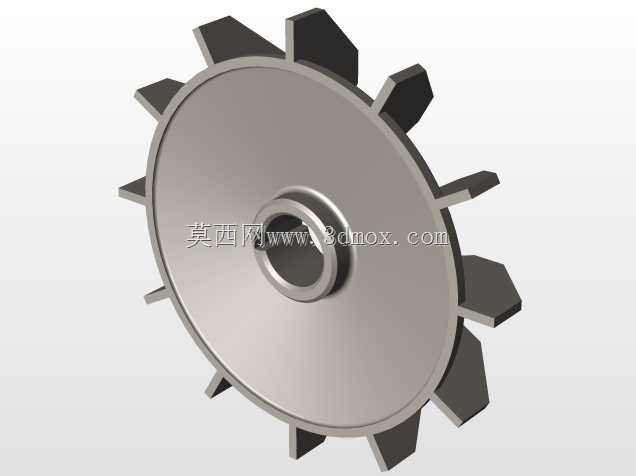

径向直叶片离心式散热风轮结构设计

　　这类径向直叶片结构的风轮，主要配套在中小型异步电机、微型伺服驱动单元的尾部风冷工位，也可适配小型离心风机、工业设备内置散热风道的动力端，负责在设备运行时带动周边空气形成定向流动，带走定子绕组、轴承座以及功率元件表面堆积的热量，避免核心部件因温升超出阈值出现绝缘老化、润滑失效等问题。从结构设计逻辑来看，该风轮采用中心带键槽的轮毂作为安装基准，轮毂与外圈叶片之间通过均匀分布的加强辐条连接，既保证了整体转动时的动平衡精度，也控制了单件的材料用量，适配批量注塑或者铸铝加工的工艺要求，不会出现壁厚不均导致的成型缺陷。叶片采用等厚直板径向排布的形式，相比后弯式叶片，这种结构的风轮在相同转速下能产生更高的静压，适合在风道阻力较大、

　　散热空间紧凑的设备内部使用，不需要额外搭配导风结构就能实现稳定的气流输出，同时直叶片的结构在建模和加工时的公差更容易控制，批量生产时的成品一致性更好。安装边界上，风轮中心的安装孔与电机轴的配合采用过渡配合公差，键槽尺寸匹配常规Y系列小型电机的输出轴标准，安装时只需将风轮推至轴端定位台阶处，通过轴端挡圈即可完成轴向固定，不需要额外设计复杂的锁紧结构，日常维护更换时的拆装效率很高。风轮的整体外径尺寸控制在适配常规80-132机座号电机的尾部风罩内部空间，叶片外沿与风罩内壁的间隙保持在5-8mm区间，既避免转动时出现剐蹭，也能减少间隙处的气流回流损失，提升风冷效率。在实际选型匹配时，需要注意风轮的额定转速要与配套电机的最高转速匹配，

　　避免超速运行时叶片受离心力作用出现形变，同时要根据设备的温升要求核算风轮的风量参数，确保在设备满负载运行时，核心部件的温升能控制在设计允许的范围内。建模过程中，叶片与轮毂、辐条的连接位置都做了圆角过渡处理，减少应力集中点，提升风轮长期高速转动下的结构强度，避免交变应力作用下出现根部断裂的问题。
