FA-50快装式过滤腔体结构设计

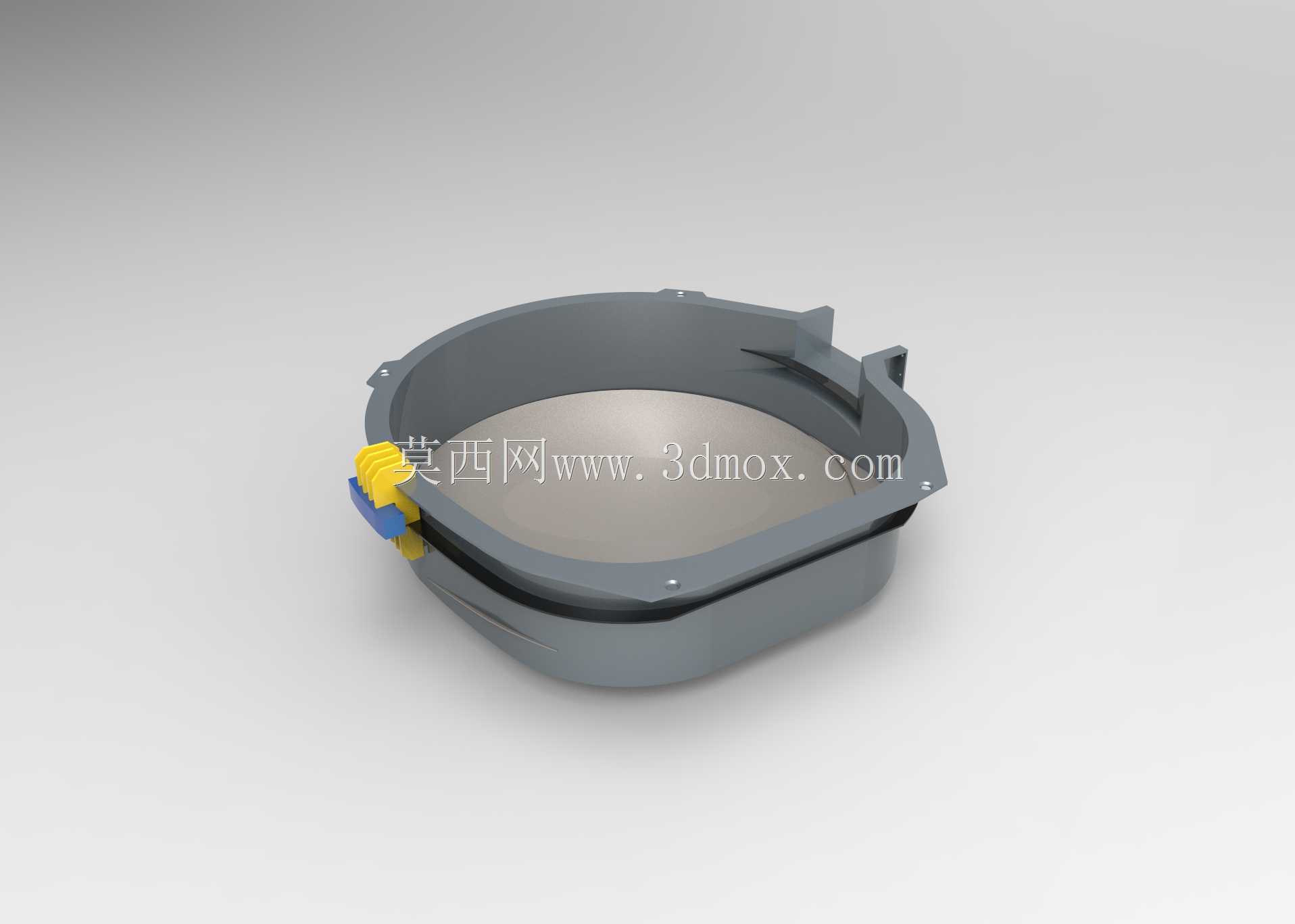

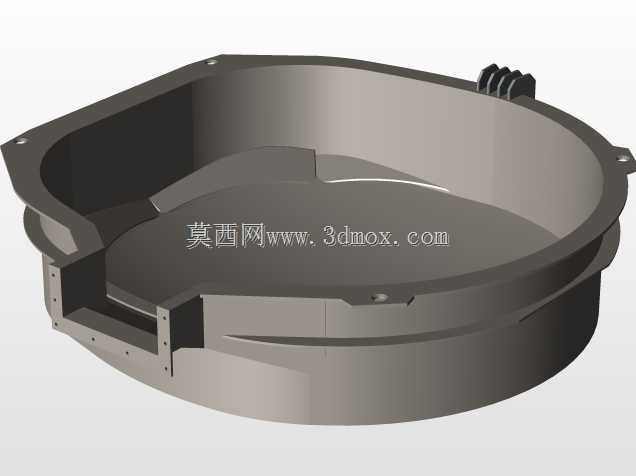

　　该过滤腔体结构多用于中小流量流体管路的前置预处理环节，在工业循环水系统、小型气动回路、轻工物料输送线中都能见到同类结构的应用。腔体本身承担容纳滤芯、导流均压、密封隔离的作用，侧边带锁止的快开结构无需额外工具即可开盖，方便运维人员快速更换内部滤材，清理沉积在腔底的杂质。从结构布局来看，腔体采用上下扣合的分体式设计，下半部分为存污与承托滤芯的容腔，上半部分为带安装凸耳的压盖，周向布置的卡扣配合侧边偏心锁紧件，可将密封面均匀压紧，避免单侧受力导致的渗漏。侧边的黄蓝标识件对应锁紧与解锁位置，现场操作人员无需查阅手册即可判断开合状态，降低误操作概率。设计阶段优先考虑了安装边界与维护空间：整体轮廓近似圆角方形，相比同容积圆筒结构更节省排布空间，

　　周边预留的凸耳既用于壳体合模定位，也可作为外接管路的辅助固定点。腔体进出接口的位置避开了开盖旋转轨迹，更换滤芯时无需拆卸周边主管道，减少停机维护的工作量。密封槽开设在上下壳体的结合面处，可嵌入适配截面的橡胶密封圈，锁紧后密封圈产生均匀压缩变形，能够适配低压流体工况的密封需求。壳体壁厚经过过渡处理，在卡扣受力、锁紧件接触的位置做了局部加厚，避免反复开合造成的应力开裂。腔体内壁做顺滑过渡，无明显直角死角，流体进入后不会形成局部涡流沉积，排污时杂质可随流体顺利排出。这类结构在建模时需要重点匹配卡扣的配合间隙、锁紧件的转动行程，以及密封槽的尺寸公差，既要保证开合顺畅，也要控制锁紧后的密封压缩量在合理区间。

　　压盖内侧设置的限位筋可对滤芯上端进行定位，防止流体冲击导致滤芯偏移，下半腔的底部承托结构则托住滤芯下端，形成完整的过滤流道。该结构可根据实际输送介质调整材质，适配不同腐蚀程度的工况，安装时只需固定腔体主体、对接管路即可投入使用，整体结构紧凑，维护逻辑清晰，适合集成到空间有限的台式流体设备、小型处理机组当中。
