工业传感配套立式电极支撑固定架

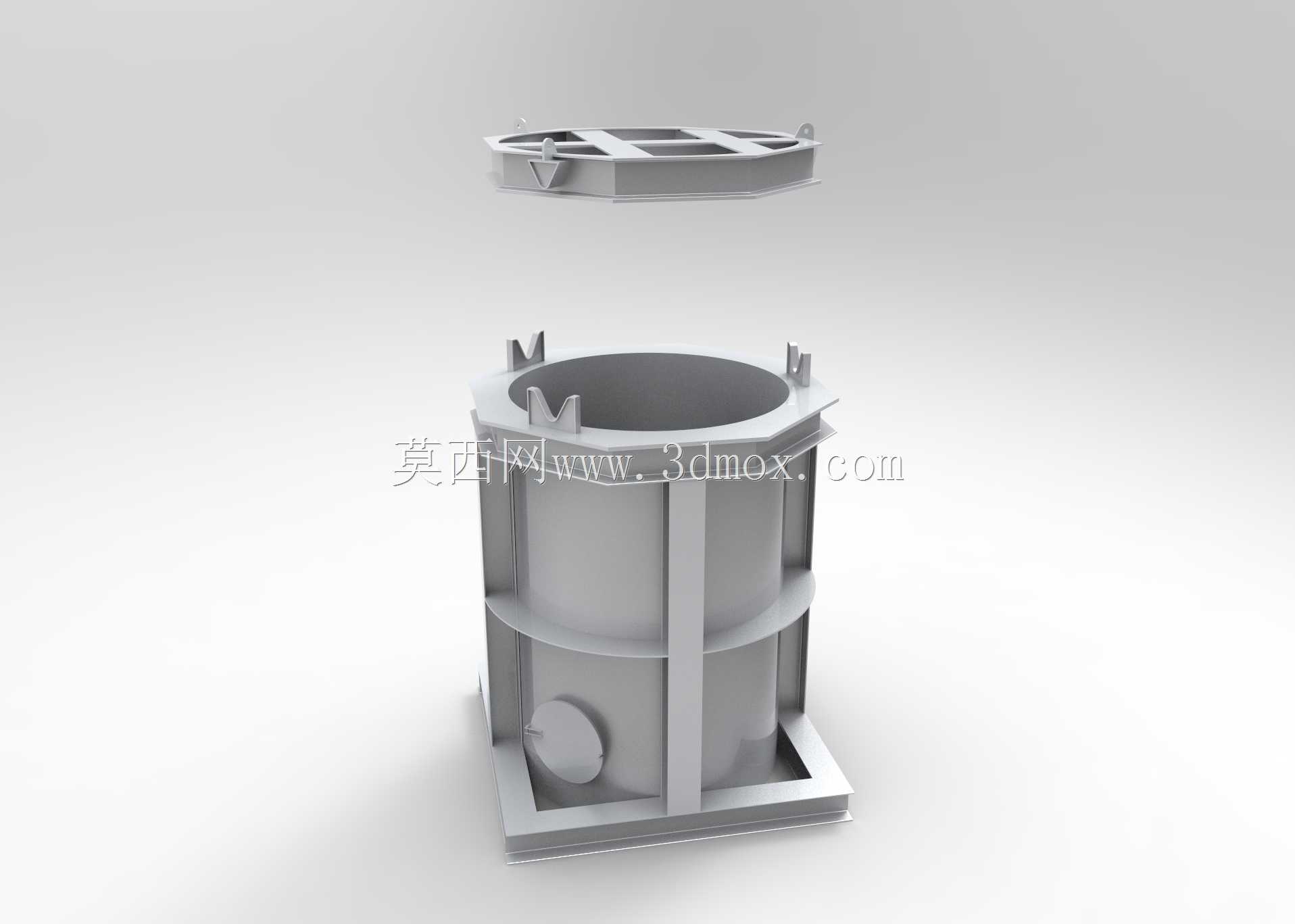

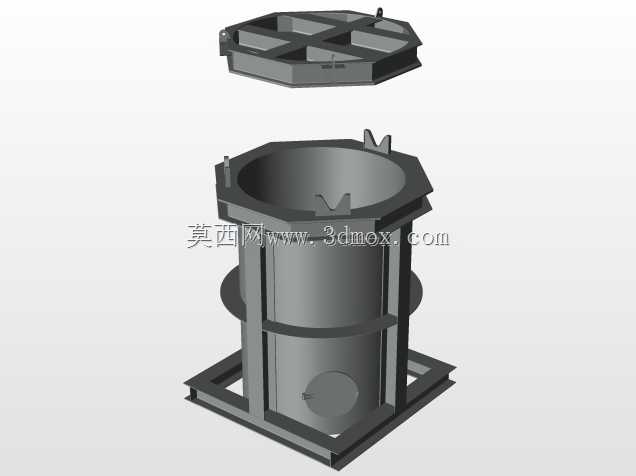

　　这款立式电极支撑结构，主要应用于工业电化学检测、冶金过程参数监测、水处理水质传感等场景中，作为电极组件的承载固定基体使用，能够在存在振动、介质冲刷的工业现场为电极提供稳定的安装基准，避免电极因安装偏移出现检测数据漂移、接触不良等问题。从结构设计来看，整体采用方底基座加圆柱筒体的组合构型，底部方形安装法兰预留了螺栓固定孔位，可直接与现场安装平台、设备侧壁的安装支座配合，安装边界适配常规工业传感点位的预留安装尺寸，不需要额外做转接板加工，能减少现场安装的改制工作量。筒体外部设置了多道竖向加强筋与环形加强箍，竖向筋条从底部基座一直延伸到筒体上部端口，环形箍则在筒体中段、上部位置做分层加固，这种结构设计可以在控制整体壁厚、

　　降低结构自重的前提下，提升筒体的抗形变能力，即使在外部存在轻微磕碰、安装时螺栓预紧力偏大的情况下，筒体也不会出现圆度超差的问题，保证内部电极安装腔的同轴度符合装配要求。筒体上部的分体式压盖采用格栅式构型，压盖边缘设置了多个卡扣式定位凸台，与筒体上部的定位槽配合后，不需要额外的紧固件就能实现压盖的快速定位，格栅结构既可以为内部电极的接线端提供走线空间，也能减少外部粉尘、飞溅杂物直接落入电极腔的概率，同时不会遮挡电极接线端的操作空间，方便后期现场运维时的接线、电极更换操作。筒体侧壁预留了圆形走线与检测接口，接口位置做了加厚凸台处理，可适配常规的穿线格兰头、旁通检测管路的连接，接口的中心高度与筒体内部电极的安装位置匹配，

　　能保证穿线后线缆不会出现过度弯折，减少线缆疲劳断裂的风险。在实际选型适配时，该结构的内部腔体尺寸可适配多支不同规格的棒状电极同时安装，竖向筋条的位置也预留了附件安装位，可根据现场需求加装温度补偿模块、信号屏蔽罩等配套组件，不需要对主体结构做二次加工。整体结构的棱角位置都做了小圆弧过渡处理，避免加工、安装过程中出现应力集中导致的开裂问题，同时也能减少尖锐棱角对安装人员的划伤风险，符合工业设备结构的安全设计要求。
