传感器配套盖冷却器结构设计

　　这款冷却结构主要配套工业检测类传感器使用，常见于高精度视觉检测、激光位移传感、工业在线测温等需要稳定工作温度的传感场景，在自动化产线的视觉检测工位、高温环境下的测距传感单元、精密测量设备的传感模组中，这类冷却结构是保障传感器长期稳定输出数据的核心配套部件。很多现场应用里，传感器安装位置紧邻焊接工位、热压成型工位、高温烘道出口，环境温度往往超出传感器额定工作温度上限，持续的高温会导致传感元件零点漂移、检测精度下降，严重时甚至会造成内部电路永久性损坏，这款盖式冷却结构就是针对这类安装场景设计的直接安装式冷却防护部件。

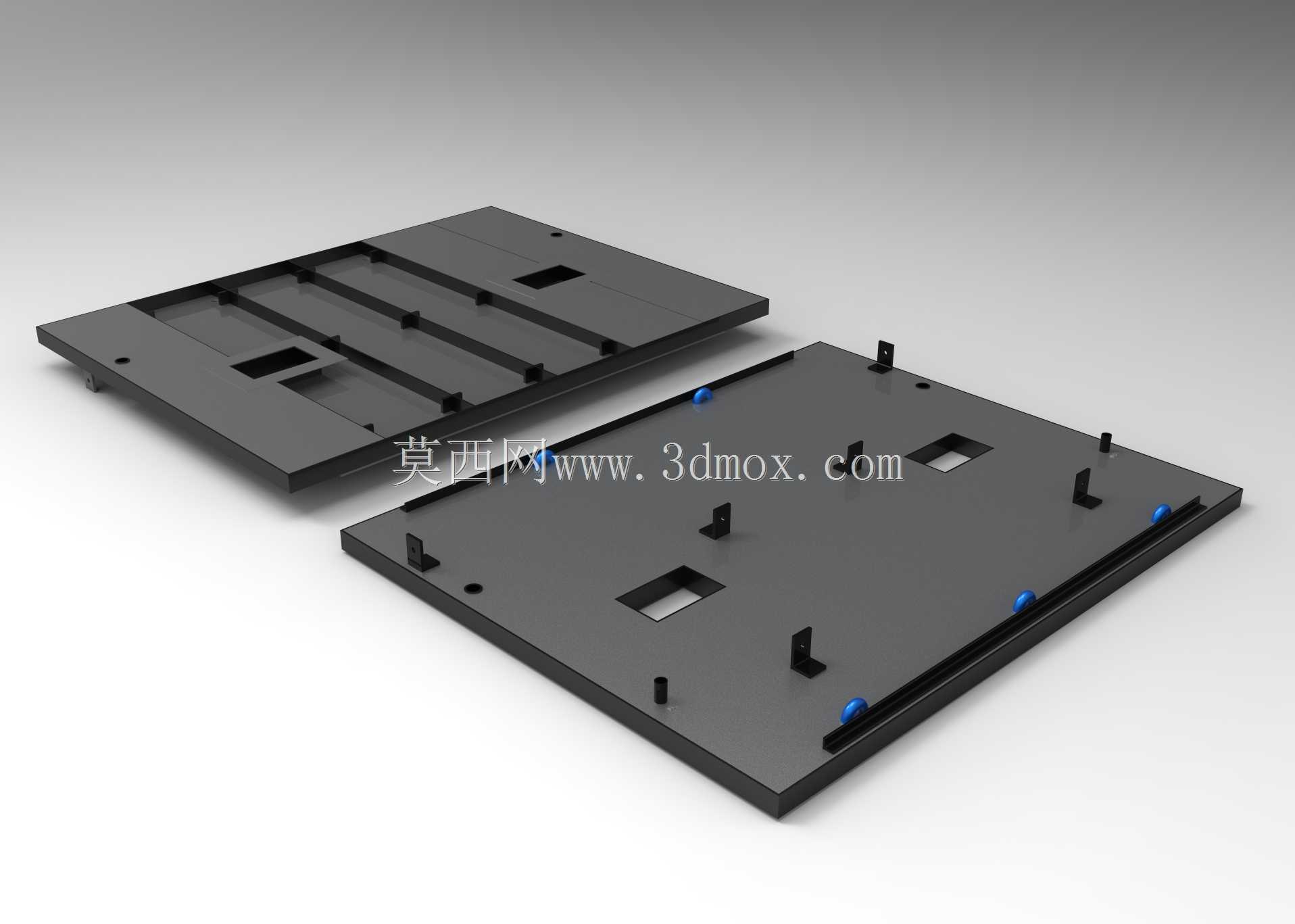

　　从结构设计来看，整体采用上下对合的板式壳体结构，上下盖板均设置了纵横交错的加强筋结构，既可以提升薄板结构的整体刚性，避免安装紧固后出现板面翘曲，也能在壳体内部形成规整的流道空间，供冷却介质流通带走热量。上盖板预留的多个方形开孔，是对应传感器本体的镜头、接线端、调节旋钮的避让位，安装时不需要额外对传感器本体做改装，直接将传感器嵌装在上下壳体形成的容腔内即可。下盖板上设置的多个立式定位柱，高度经过精确计算，刚好可以卡在传感器本体的安装凹槽内，装配时不需要额外做定位治具，就能保证传感器与壳体的相对位置精度，避免传感器镜头与避让孔出现偏心遮挡的问题。盖板边缘设置的蓝色嵌件是密封定位结构，既可以保证上下壳体合盖后的密封性能，避免冷却介质出现渗漏，也能在合盖装配时起到预定位作用，降低装配对位的难度。

　　安装边界方面，整体为矩形板式结构，四个角位预留了沉头安装孔，可以直接通过螺栓固定在设备的安装立板或者支架上，安装孔的孔位间距适配市面上多数主流方形工业传感器的安装孔距，不需要重新打孔适配。壳体的整体厚度控制在较薄的区间，不会额外占用过多的安装空间，对于安装空间局促的产线工位也能适配。冷却介质的进出接口设置在壳体侧边，不会与传感器的接线方向产生干涉，现场布管时可以顺着设备走线方向排布管路，避免管线弯折影响流通效率。

　　设计过程中重点考虑了现场维护的便捷性，上下壳体采用螺栓紧固的连接方式，需要清理流道或者更换内部传感器时，只需要拆开周边的紧固螺栓就能打开壳体，不需要整体拆卸冷却结构的安装固定件，日常维护的工作量很小。同时壳体表面做了哑光发黑处理，既可以提升金属表面的抗锈蚀能力，也能避免现场环境的光线反射对传感器的检测精度造成干扰，适配视觉类传感器的使用需求。结构的壁厚经过热传导仿真优化，在保证结构强度的前提下尽可能提升热交换效率，冷却介质流通时可以快速将传感器传导到壳体内壁的热量带走，让传感器内部的工作温度始终保持在额定范围内，即使在持续高温的现场环境下，也能保证传感器的检测精度和使用寿命。
