电子设备用板式液冷盖冷却器结构设计

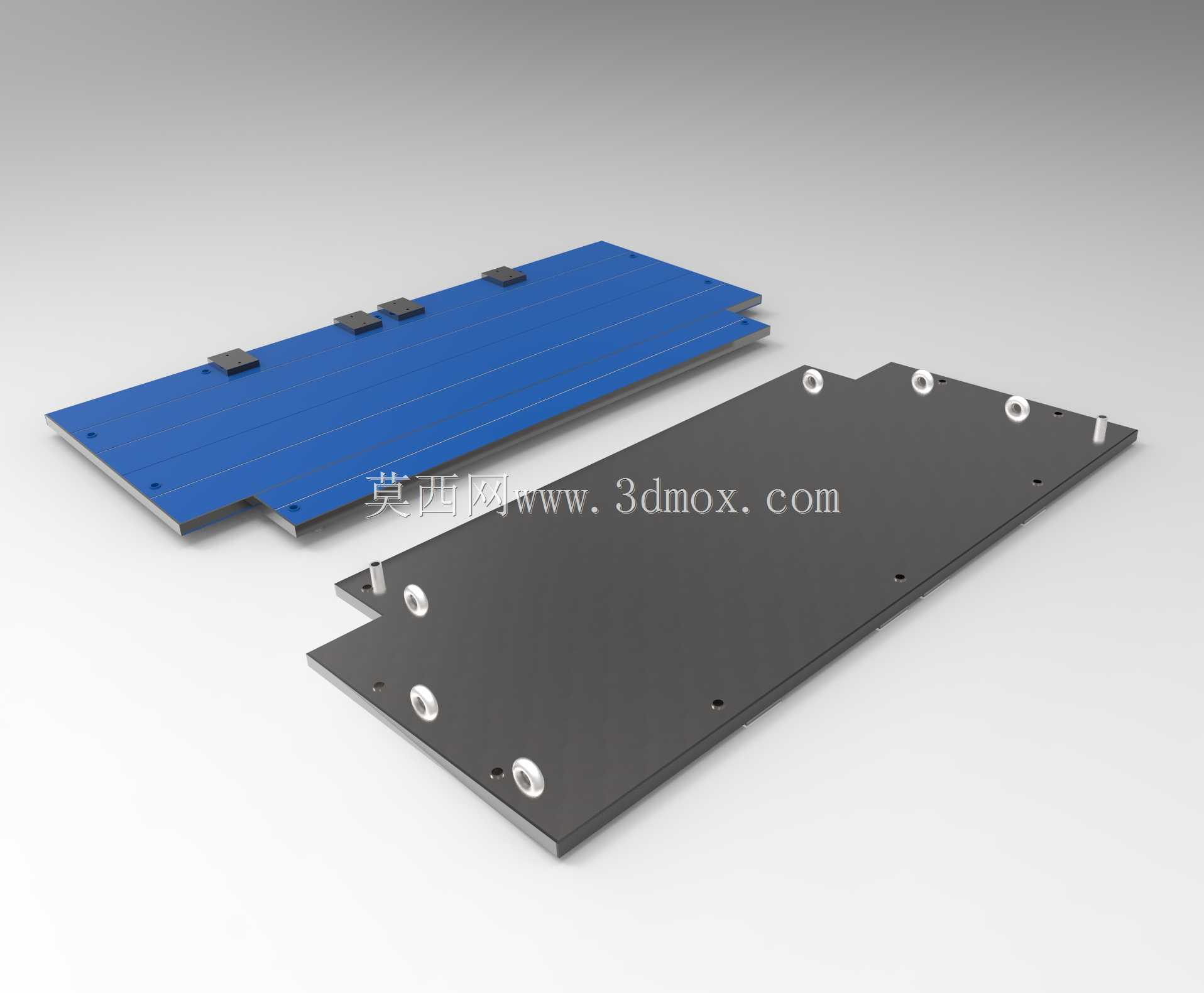

　　这款板式盖冷却器主要面向高功率密度电子器件的散热场景，常见于算力服务器、大功率储能变流模块、车载功率控制器等需要持续带走大发热量的设备内部，作为直接贴合发热源的换热终端，承担着将芯片、功率器件工作产生的热量快速导出的核心作用，避免器件因结温过高触发降频、寿命衰减甚至热击穿故障。从结构设计来看，产品采用上下叠合的板式构型，上层蓝色盖板与下层黑色基板通过周边均布的安装孔实现压紧密封，流道隐藏在两层板的贴合面之间，这种设计既可以保证流道的密封性，避免冷却液渗漏风险，又能最大化冷板与发热元件的接触面积，相比传统管式冷板，换热均匀性有明显提升。安装边界方面，基板上预留的6个带衬套的安装孔位采用对称排布设计，适配主流标准功率模块的安装孔距，

　　安装时可通过螺栓直接将冷板压紧在发热器件表面，中间搭配导热界面材料填充微观间隙，降低接触热阻；冷板整体为薄型平板结构，厚度控制在较低范围，不会占用过多设备内部的垂直安装空间，适配紧凑化的设备内部布局。设计过程中优先考虑了流道的均温性，内部流道采用多通道并联走向，冷却液从一侧进入后可均匀覆盖整个发热面，避免出现局部流道死区导致的热点问题，进出液接口设置在基板侧边，采用快插式接口结构，方便现场管路的快速装配与维护。不同于风冷散热需要预留风道空间，这款液冷盖冷却器可以直接贴附在发热源表面，不需要额外的风道设计，适合在密闭式、高防护等级的设备舱内使用，即便在多粉尘、高湿度的工业现场环境下，也能稳定完成换热工作。结构细节上，

　　基板表面做了平面度处理，保证与发热器件表面的贴合度，安装孔内的金属衬套可以避免螺栓锁紧时压裂基板材质，同时提供稳定的锁紧力，长期使用不会出现螺栓松动导致的接触热阻上升问题。上下盖板的边缘做了切边避让设计，可适配设备内部周边的元器件布局，不会和周边的电容、接线端子等部件产生安装干涉。
