带安装固定座的弯形通风导流管道结构

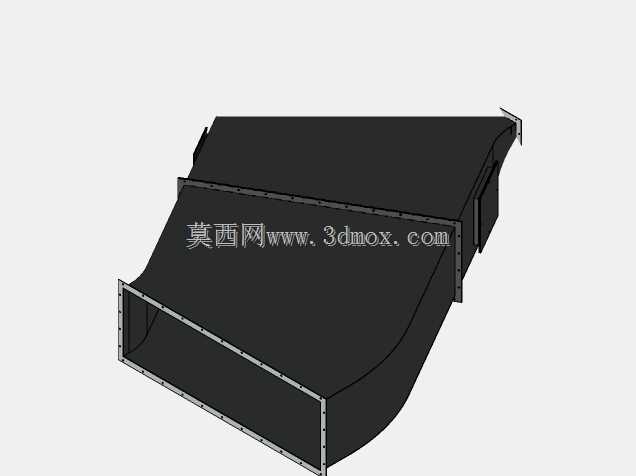

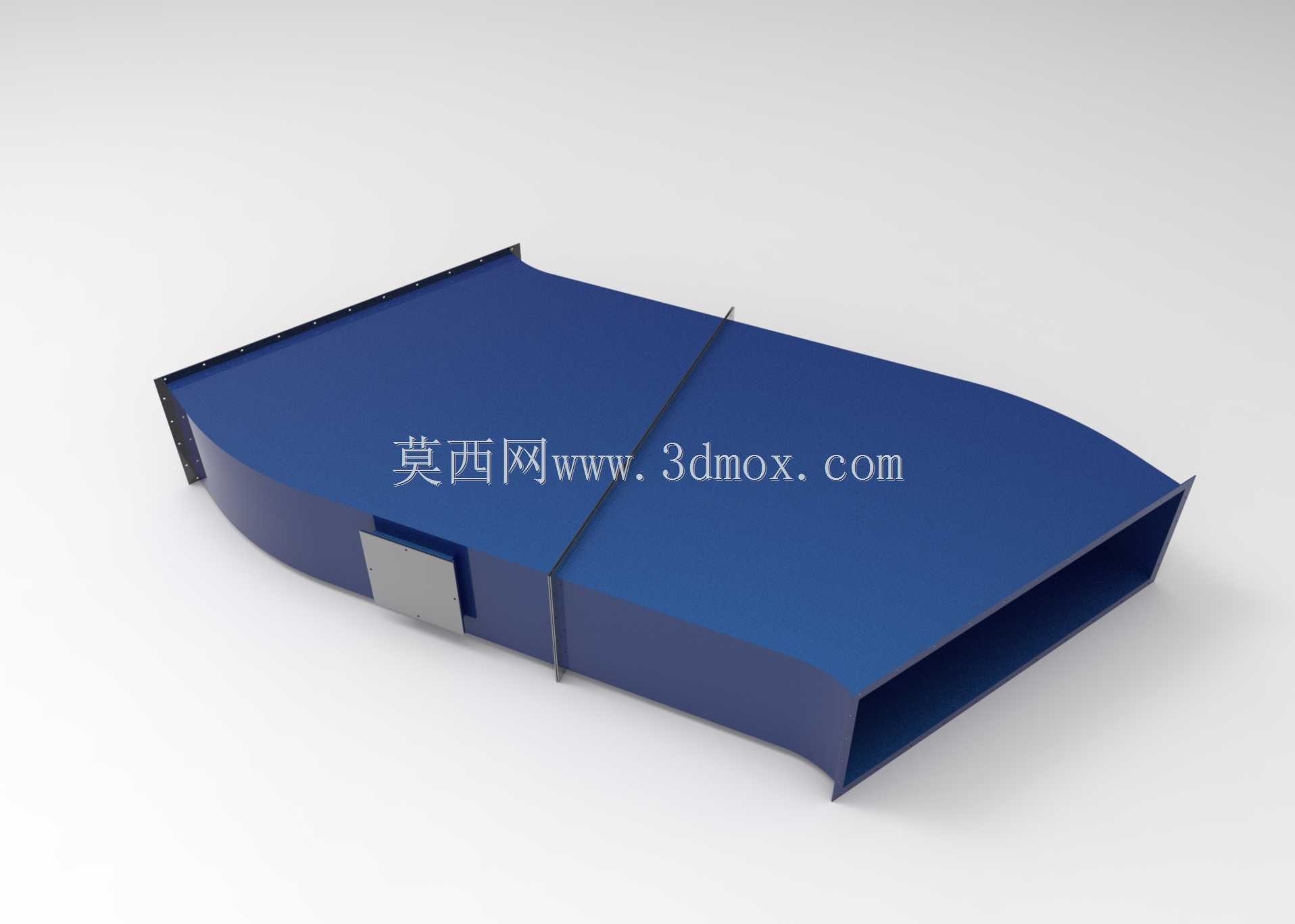

　　这类弯形导流管道多用于工业通风系统、设备散热风道、工艺气体输送支路的转向段，区别于标准等径直弯管，其截面为矩形结构，适配方形风道的对接需求，避免圆形转方形的变径接头额外增加风阻与安装空间。从结构设计来看，管道整体采用平滑弧度过渡的弯曲走向，弯曲段曲率经过流场仿真优化，可减少气流转向时的涡流损耗，降低管路运行时的气动噪音，同时减少气流携带的粉尘在弯管处的沉积概率，适合含尘气流、常温通风的输送场景。管道一端为法兰式安装边，边上预留均匀分布的螺栓固定孔，可直接与同截面的风道段、设备出风口通过螺栓压紧密封垫实现连接，无需额外焊接转接件，安装时可通过调整密封垫厚度补偿少量安装面的平面度误差。管道侧壁设置的方形固定座，用于安装风速检测、

　　风压检测类传感元件，固定座与管道本体一体化成型，座面加工有密封槽，安装传感器时可通过密封圈实现管路密封，避免气流泄漏影响检测精度与管路风压。设计时充分考虑了安装边界限制，管道整体外轮廓的弯曲半径适配紧凑安装空间，在满足气流转向需求的前提下，尽可能压缩管路占用的横向与纵向空间，适合设备内部风道排布、厂房夹层通风管路等空间受限的安装场景。管壁厚度根据常规通风风压取值，在保证结构刚度的前提下控制整体重量，避免长期运行后因自重产生形变导致对接处密封失效，管道外表面平整无凸起结构，后期做保温层包覆时可直接贴合管壁，减少保温材料的裁切损耗。在实际选型应用中，这类管道可直接对接同规格矩形风管，无需额外定制转接件，安装时需注意固定座的朝向，要预留传感器的接线与后期维护操作空间，对接法兰处的螺栓需按对角顺序逐步拧紧，避免局部压力过大导致法兰变形影响密封性能。
