精密机床用双向定位夹紧夹钳结构

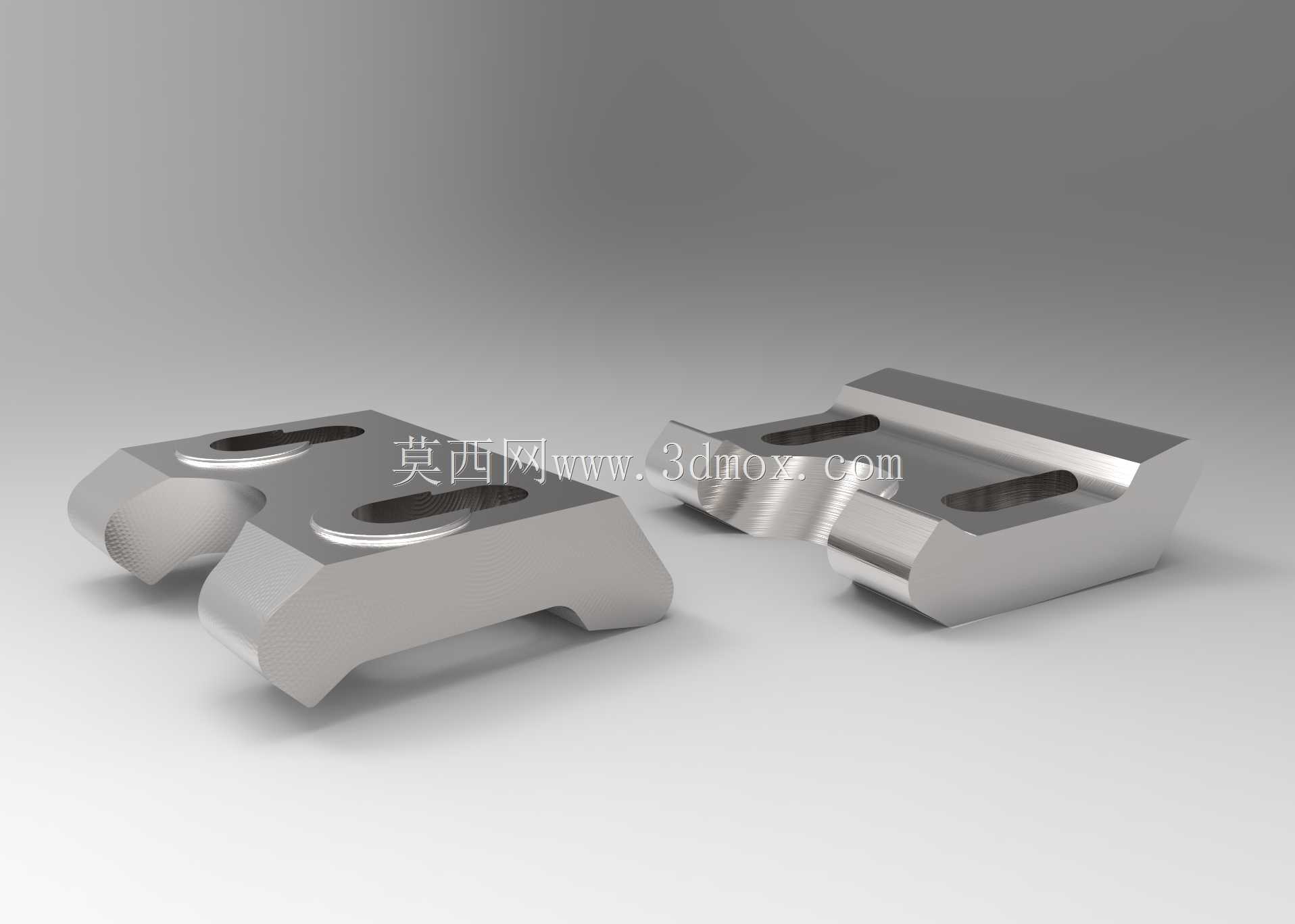

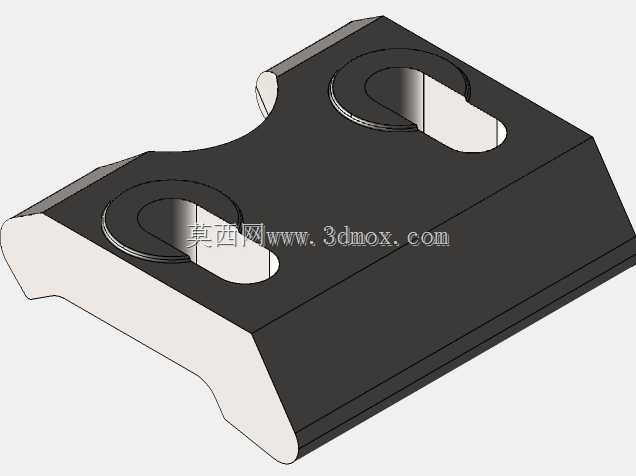

　　该夹钳属于机床工装领域常用的侧向定位夹紧元件，整体采用对称式块状结构，主体为一体化铣削成型的金属块，底部设置两处内凹的让位弧面，可适配工作台T型槽的凸起棱边，安装时无需额外加工定位沉孔，直接贴合工作台面即可完成初定位。夹钳顶面开设两条平行的长圆形安装腰孔，腰孔沿夹钳长度方向贯通，允许紧固件在孔内调整位置，单组夹钳的安装调节行程覆盖常用机床槽距范围，可适配不同槽宽的加工工作台，也可在拼装工装时灵活调整夹持点位，适配多品种小批量工件的装夹需求。夹钳的夹持端设置两处凸起的压接台，压接台边缘做圆角过渡，避免夹紧应力集中划伤工件基准面，压接面经过平面磨削处理，平面度控制在微米级，与工件接触时可保证均匀传力，不会出现局部压痕或夹持偏移。

　　夹钳的非夹持侧设置斜面让位结构，在并排安装多组夹钳时，相邻夹钳的斜面可互相避让，无需预留过大的安装间隙，能够在有限的工作台面上布置更多夹紧点位，提升薄板类、框架类工件的装夹稳定性。从受力路径来看，夹紧力从紧固件经腰孔周边的实体区域传递到压接台，整体壁厚均匀，没有突变的薄壁结构，在常规机床切削载荷下不会出现夹持端翘曲变形，重复装夹的定位一致性表现稳定。该类夹钳常应用于加工中心工作台、铣床平板、焊接工装平台等场景，既可以成对使用从两侧夹紧毛坯工件，也可以单侧配合固定挡块完成工件的侧向定位，针对长条形型材工件，还可沿工件长度方向间隔布置多组夹钳，抵消切削过程中的轴向窜动。建模过程中对夹钳的安装边界做了完整还原，腰孔的避让深度、底部让位弧面的曲率、压接台的高度差均按照实际装夹的干涉校验要求设置，可直接用于工装装配的干涉检查，也可作为标准件导入夹具设计库，调用时无需重新核对安装尺寸，能够缩短工装设计的建模周期。
