拖链配套线缆防磨导向防护结构

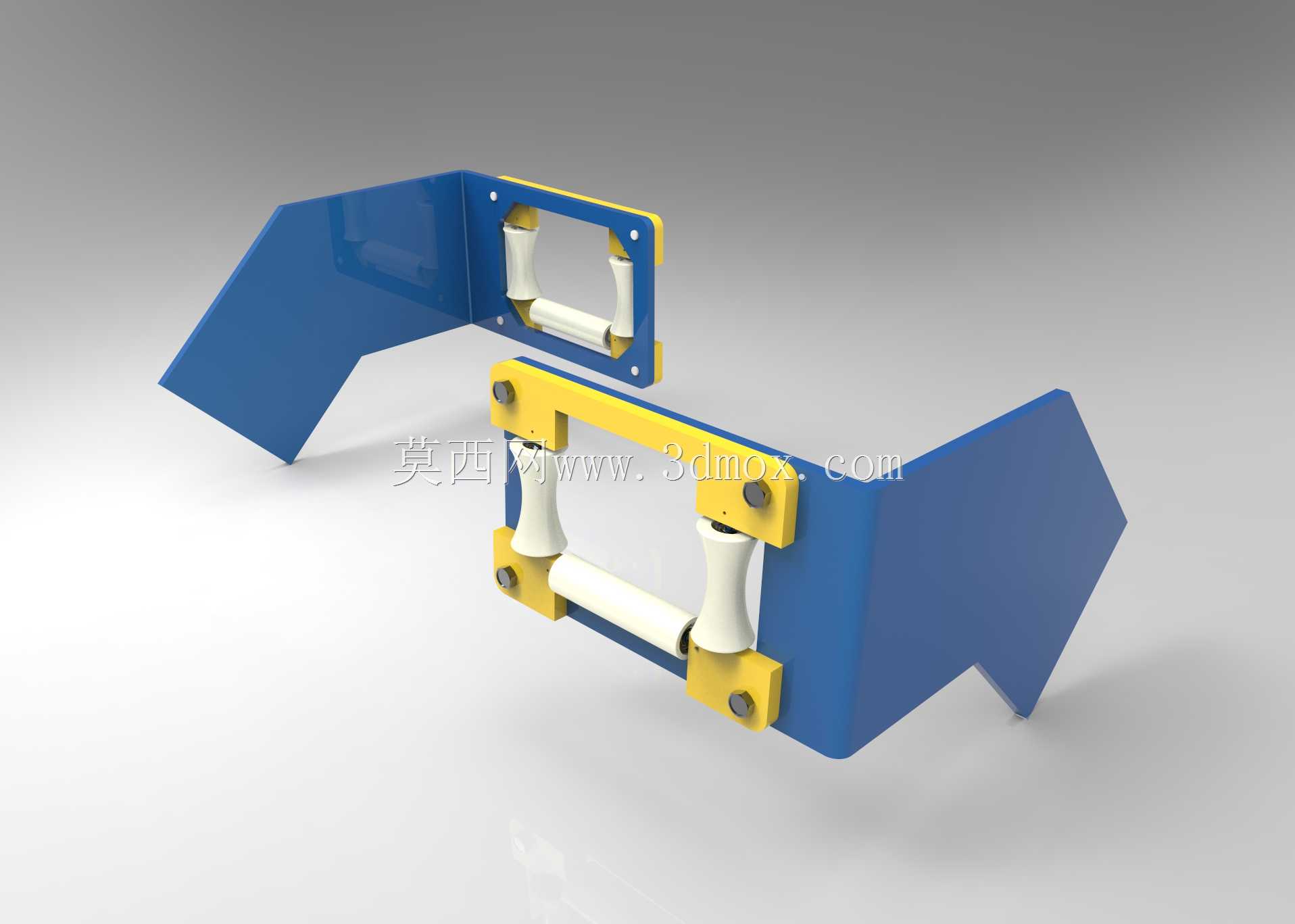

　　在自动化生产线、机床设备、起重机械这类存在往复运动线缆布设需求的场景里，线缆随运动部件反复弯折移位时，很容易和设备安装孔位、金属结构边缘发生硬摩擦，长期运行会出现线缆外皮磨损、芯线外露的问题，轻则触发信号传输故障，重则引发设备短路停机，这类线缆防护的细节问题，往往是现场运维中最容易被忽略却影响设备稳定性的关键点。这款防磨导向结构的设计，就是针对这类往复运动场景下的线缆防护需求开发，整体采用分体式组合结构，两侧的蓝色弯折支架作为安装承载基体，支架上预留的沉头安装孔可以直接通过螺栓固定在拖链端部或者设备运动端的走线口位置，安装时不需要对原有设备结构做大规模改动，适配常规的设备走线安装边界，支架的弯折角度经过反复校核，

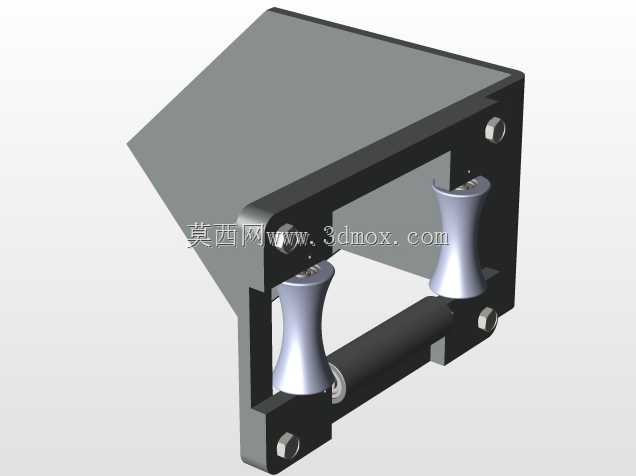

　　刚好能让线缆从结构中间穿过时保持平顺的出线角度，避免线缆在出线位置出现硬折角。中间的黄色框架作为滚轮承载结构，框架上装配的三个白色陶瓷导向滚轮呈品字形排布，滚轮的弧形接触面刚好贴合圆形线缆的外轮廓，线缆在往复移动过程中，会和滚轮形成滚动摩擦，替代传统结构中线缆和金属孔位的滑动摩擦，大幅降低线缆外皮受到的摩擦力，滚轮采用陶瓷材质，本身具备自润滑特性，不需要额外加注润滑脂，也不会因为长期摩擦产生碎屑污染设备内部环境，同时陶瓷材质的耐磨性能远高于常规工程塑料，能满足设备长期高频往复运动的使用需求。结构设计上充分考虑了现场安装的便捷性，黄色框架和蓝色支架之间采用螺栓连接，后期如果滚轮出现磨损，只需要拆开连接螺栓就能单独更换滚轮组件，

　　不需要整体拆卸整个防护结构，降低后期运维的更换成本。滚轮之间的预留间隙可以适配直径在6mm到16mm之间的常规控制线缆、动力线缆，覆盖绝大多数工业设备的线缆布设规格，支架的外形尺寸经过优化，不会和拖链的运动路径发生干涉，安装后整体突出安装面的高度控制在35mm以内，不会占用过多的设备内部安装空间，在一些安装空间紧凑的设备走线位置也能顺利布置。实际使用中，这类防磨结构通常和工程塑料拖链配套使用，安装在拖链的两端进出线位置，线缆从拖链引出后先经过滚轮组的导向再接入设备接线端，能有效避免线缆在拖链出口位置因为反复弯折出现的应力集中和外皮磨损问题，相比传统的橡胶护线套结构，这种滚动导向的结构不会因为线缆长期摩擦出现护线套磨穿的问题，使用寿命能提升四倍以上，尤其适合在高频率往复运动的自动化设备、龙门机床、移动机械手的线缆布设场景中使用，结构上没有复杂的传动部件，整体可靠性高，不需要日常频繁维护，能有效降低设备因为线缆磨损导致的非计划停机概率。
