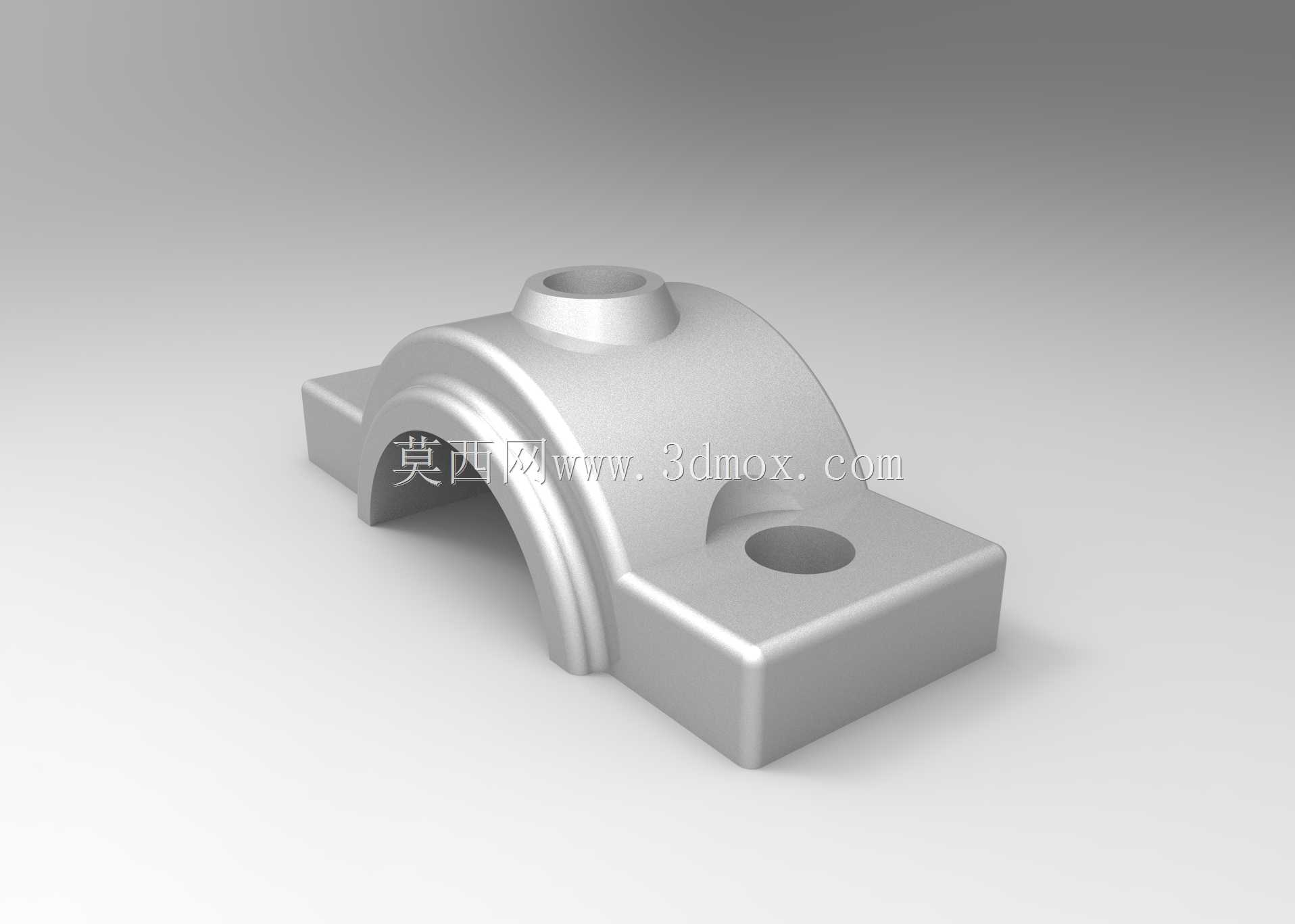

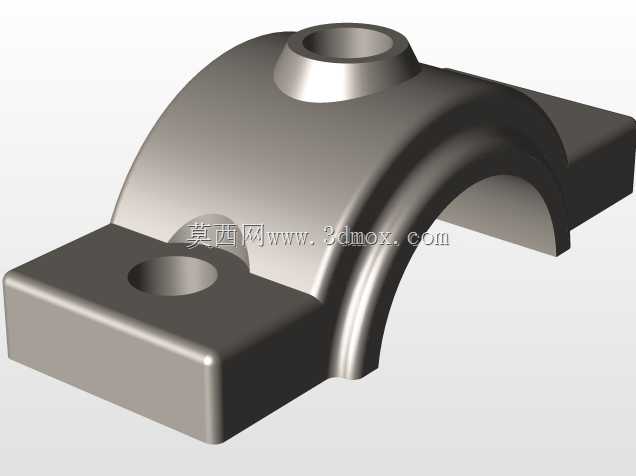

布莱希特传感器安装固定压盖结构

　　这类压盖结构主要用于工业现场传感检测单元的安装固定场景，在自动化生产线的工位检测、流体管路的参数监测、传动设备的运行状态采集环节都有广泛应用，核心作用是将圆柱类传感元件牢牢压合在安装基座上，避免设备运行过程中的振动、冲击导致传感器移位，保障检测数据的稳定输出。从结构设计来看，整体采用半圆弧包覆加双侧安装翼的布局，中间的拱形内弧面完全匹配待固定传感器的外圆柱轮廓，压合时可以形成面接触而非线接触，既不会压伤传感器外壳，又能提供足够的抱紧力，防止传感器出现周向转动或者轴向窜动。顶部的小凸台孔位可用于穿入传感器的引线或者加装顶丝，在需要额外防松的工况下，顶丝可以直接抵在传感器外壳上，进一步提升固定可靠性。两侧的方形安装翼上预留了沉头安装孔，

　　安装时可以直接通过内六角螺栓将整个压盖锁定在基座上，沉孔设计能够让螺栓头完全没入安装翼平面，不会出现突出的棱角，避免后续设备维护时剐蹭操作人员，也能缩小整体安装占用的空间。设计过程中需要重点把控几个尺寸边界：首先是拱形内弧的直径公差，需要和对应规格传感器的外径做间隙配合，间隙控制在0.05到0.1毫米之间，既方便装配时传感器顺利放入，又不会因为间隙过大导致压合后传感器出现晃动；其次是两侧安装孔的中心距，必须和基座上的预装螺纹孔中心距完全匹配，公差控制在±0.02毫米以内，避免安装时出现螺栓无法穿入的问题；另外安装翼的厚度需要根据应用场景的振动强度调整，在重载、高振动的工况下，厚度需要适当增加，防止长期受力后安装翼出现变形断裂。

　　整个结构没有多余的复杂曲面，所有转角处都做了R角过渡，既可以减少铸造或者机加工过程中的应力集中，提升零件的结构强度，也能避免锐角位置在装配时划伤操作人员。实际选型时，需要根据待固定传感器的外径、安装基座的孔位参数匹配对应规格的压盖，同时结合现场的工况环境选择合适的材质，普通工况下采用铸铝材质即可满足强度需求，同时具备较好的防锈能力，在有腐蚀介质的场景则需要选用不锈钢材质加工。
