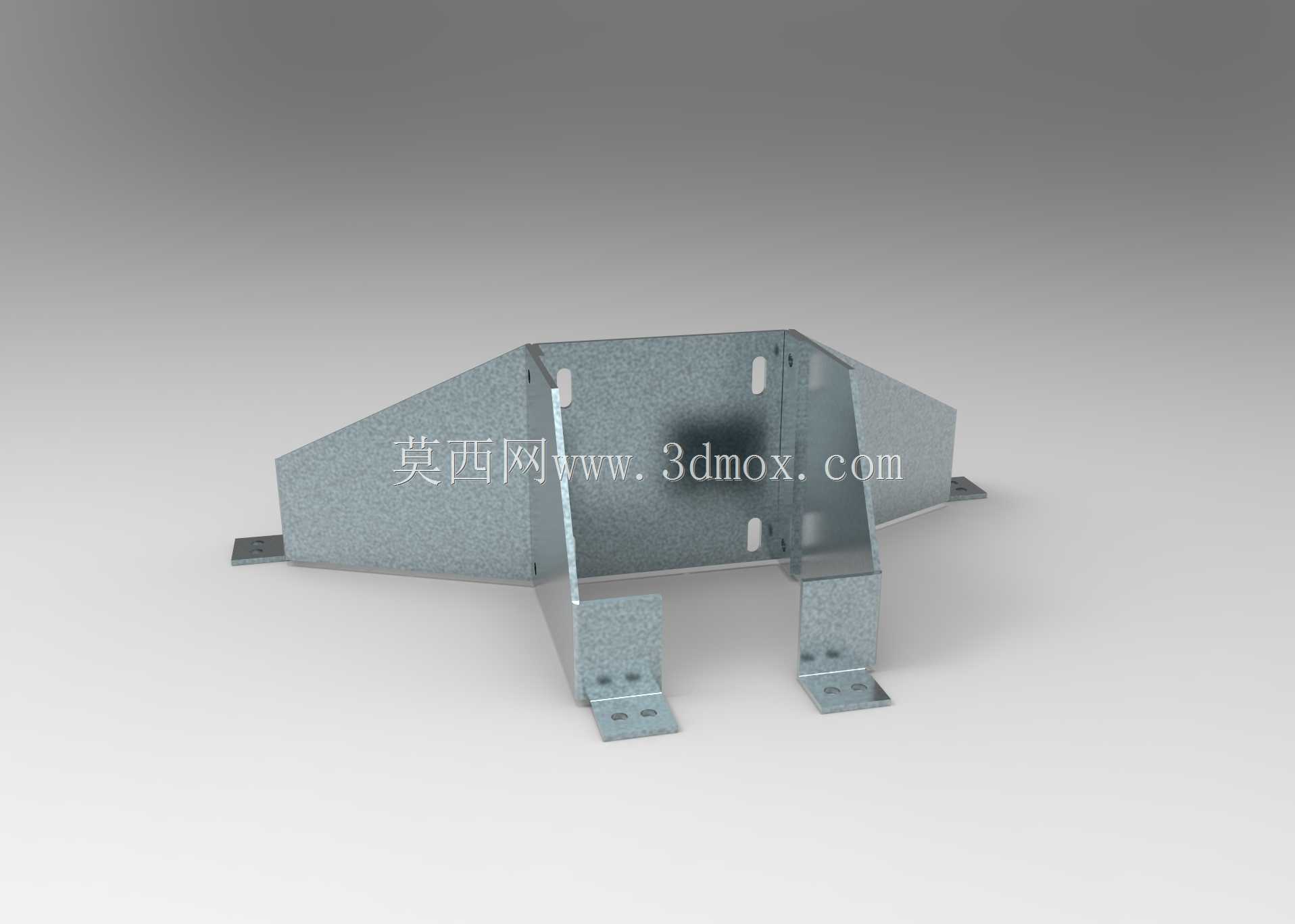

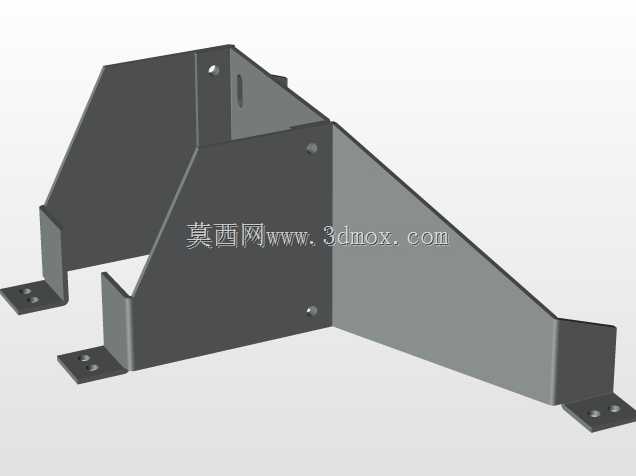

镀锌钢板折弯成型马达安装固定支座结构

　　该构件为动力单元配套的安装承载支架，主要应用在小型工业设备、自动化产线工位、传感检测模组的动力安装场景中，核心作用是为驱动类部件提供稳定的安装基准，同时抵消动力部件运行时产生的振动偏移，保证动力输出端的同轴度与运行稳定性。从结构设计来看，整体采用镀锌钢板经折弯、冲孔工艺一体成型，省去了额外焊接工序，既降低了加工成本，也避免了焊接变形带来的安装面平面度误差，镀锌层的存在可以适配多数常规工业环境的防腐蚀需求，无需额外做表面喷涂处理。主体采用两侧斜向加强的折边结构，替代了传统的额外加强筋设计，在不增加板材厚度的前提下大幅提升了支架整体的抗扭、抗弯刚度，即使动力部件满负载运行产生持续振动，支架也不会出现共振形变，保证安装基准的长期稳定性。

　　底部伸出的两个带孔安装支脚为主要的承载固定端，支脚与主体折弯处做了圆弧过渡处理，避免应力集中导致的支脚断裂问题，支脚上的安装孔预留了合理的装配公差，既可以适配标准螺栓的穿装固定，也能在安装时提供小范围的位置调整余量，降低现场装配的对位难度。主体立面上的多组冲孔分为两类，一类是用于固定动力部件的安装孔，孔位间距严格匹配对应动力单元的安装孔距，保证部件安装后不会出现错位别劲的问题；另一类是工艺减重孔，在不影响结构强度的前提下去除多余板材，降低整体构件重量，同时也能为动力部件的接线、散热预留空间。安装边界方面，该支架整体外轮廓无突出的尖锐棱角，所有折弯边均做了压边处理，避免装配时划伤操作人员，支脚的安装孔中心距、

　　立面安装孔的位置尺寸均经过公差校核，可直接适配对应规格动力部件的安装需求，无需二次加工修改。在实际选型使用时，需要注意匹配动力部件的安装孔距与整体重量，该支架的承载冗余可覆盖常规小型驱动单元的负载需求，安装时需保证支脚固定面的平面度，避免强行装配导致支架变形，影响动力部件的运行精度。
