壁挂式敞口物料承托收纳支架结构设计

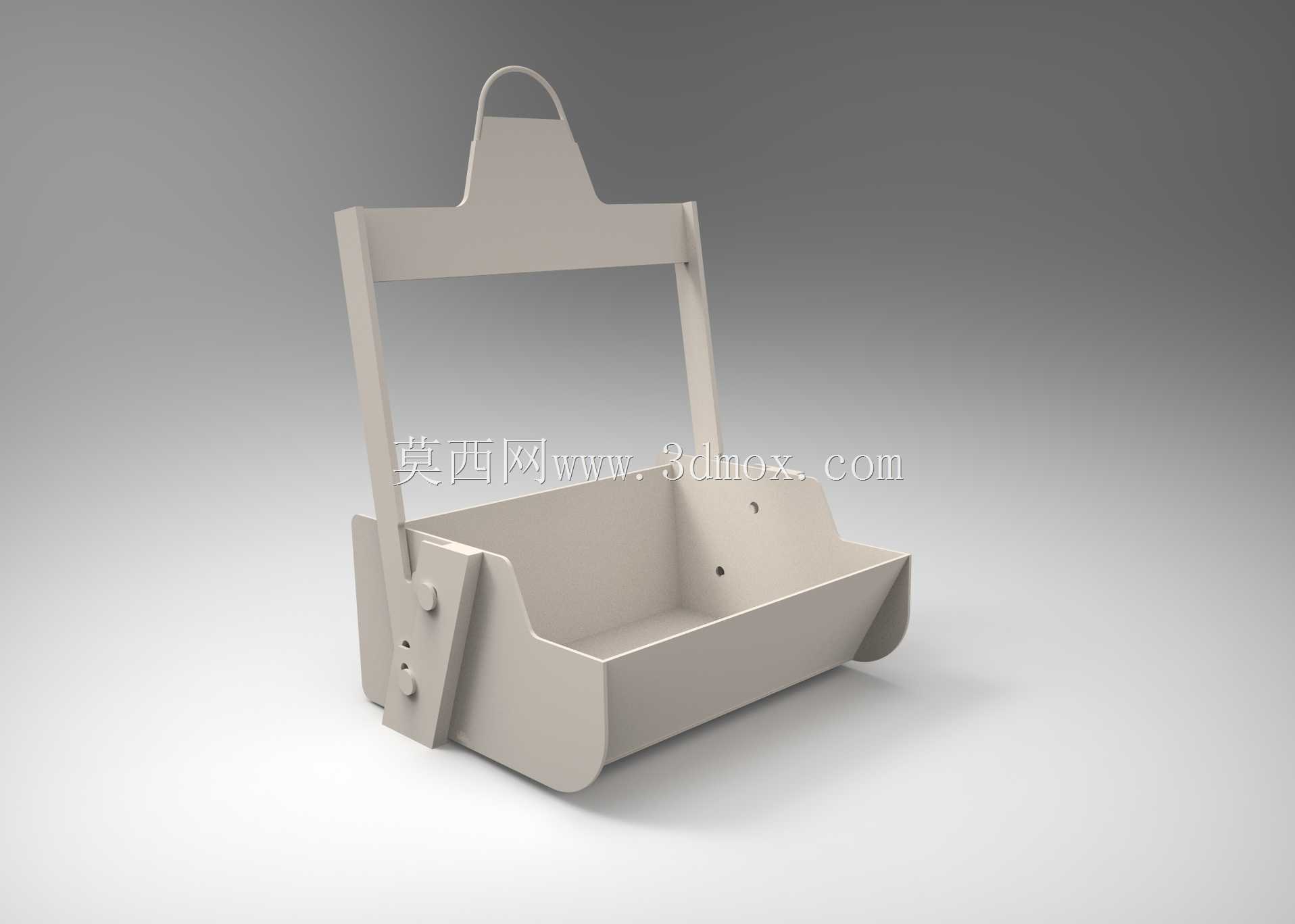

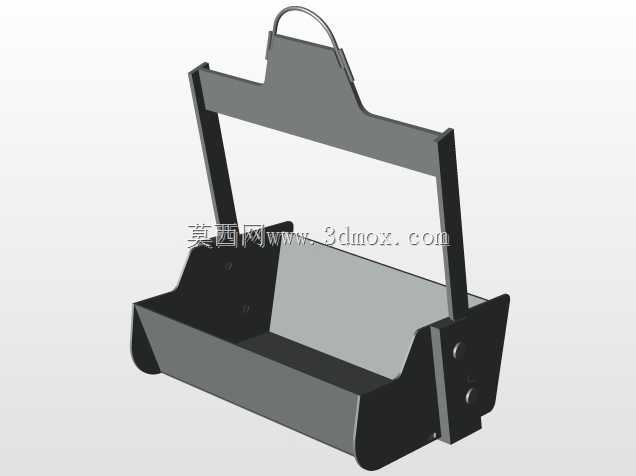

　　这类壁挂式敞口承托构件，多应用在工位侧边、设备旁侧立面、仓储立柱立面这类垂直安装面场景，用来承放小型加工零配件、作业随身工具、巡检配套耗材等零散物件，替代传统落地置物盒占用地面操作空间的问题，适配车间紧凑布局下的零散物料就近收纳需求。从结构设计逻辑来看，整体采用一体化钣金弯折成型思路，主体承托槽做了前低后高的敞口设计，前侧边沿做圆弧卷边处理，既避免取放物件时锋利边口剐蹭操作人员手部，也能在取放深度较大的物件时减少边沿卡滞，槽体两侧的弯折翻边同时承担加强筋作用，不需要额外焊接加强筋就能提升槽体的抗形变能力，承放额定负载时槽底不会出现下塌变形。上部的挂装支架采用对称立板连接结构，立板与下部承托槽通过侧边的铆接点位做固定，

　　预留的铰接间隙可以让承托槽在挂装后具备小角度的俯仰调整空间，适配不同安装面的倾斜角度，保证槽内承放的物件不会因为安装面不垂直出现滑落。顶部的挂接板做了圆弧过渡的提挂结构，既可以直接卡入墙面预装的挂扣、工位型材的卡槽完成快速安装，也能配合捆扎带、抱箍固定在圆形立柱上，安装边界的适配性较强。从安装尺寸边界来看，承托槽的内部净宽可以容纳常规尺寸的手动螺丝刀、小型零件盒、巡检记录便签这类常用物件，槽体深度控制在单手可探入取物的合理范围，不会因为槽体过深导致底部物件难以取出，整体外伸长度控制在不会磕碰过往操作人员的安全范围内，挂装后不会占用过多通道通行空间。两侧立板上预留的固定孔位，既可以作为承托槽角度调整后的锁止点位，

　　也能额外加装侧挂卡扣拓展挂放小型工具的功能，槽体底部预留的小孔可以排出日常清洁残留的积水、加工过程中落入的金属碎屑，避免槽内积留杂物造成物件脏污。整体结构没有多余的装饰性设计，所有弯折角度、连接点位都围绕安装便捷性、使用耐用性、取放便捷性三个核心需求做优化，钣金厚度的选择兼顾了结构强度与整体自重，不会因为自重过大对挂装点位造成额外负载，也不会因为板材过薄导致承放重物时出现结构变形。
