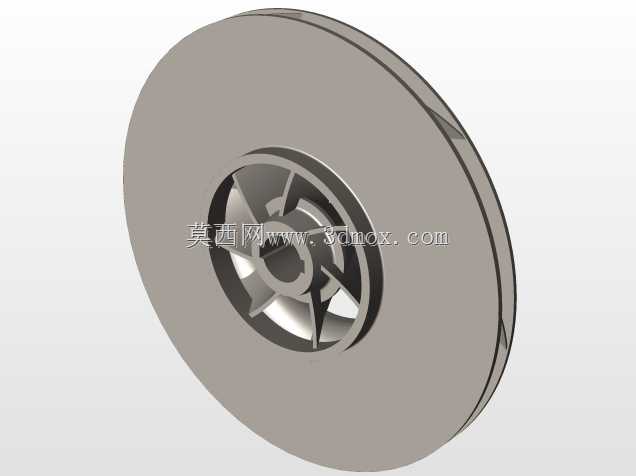

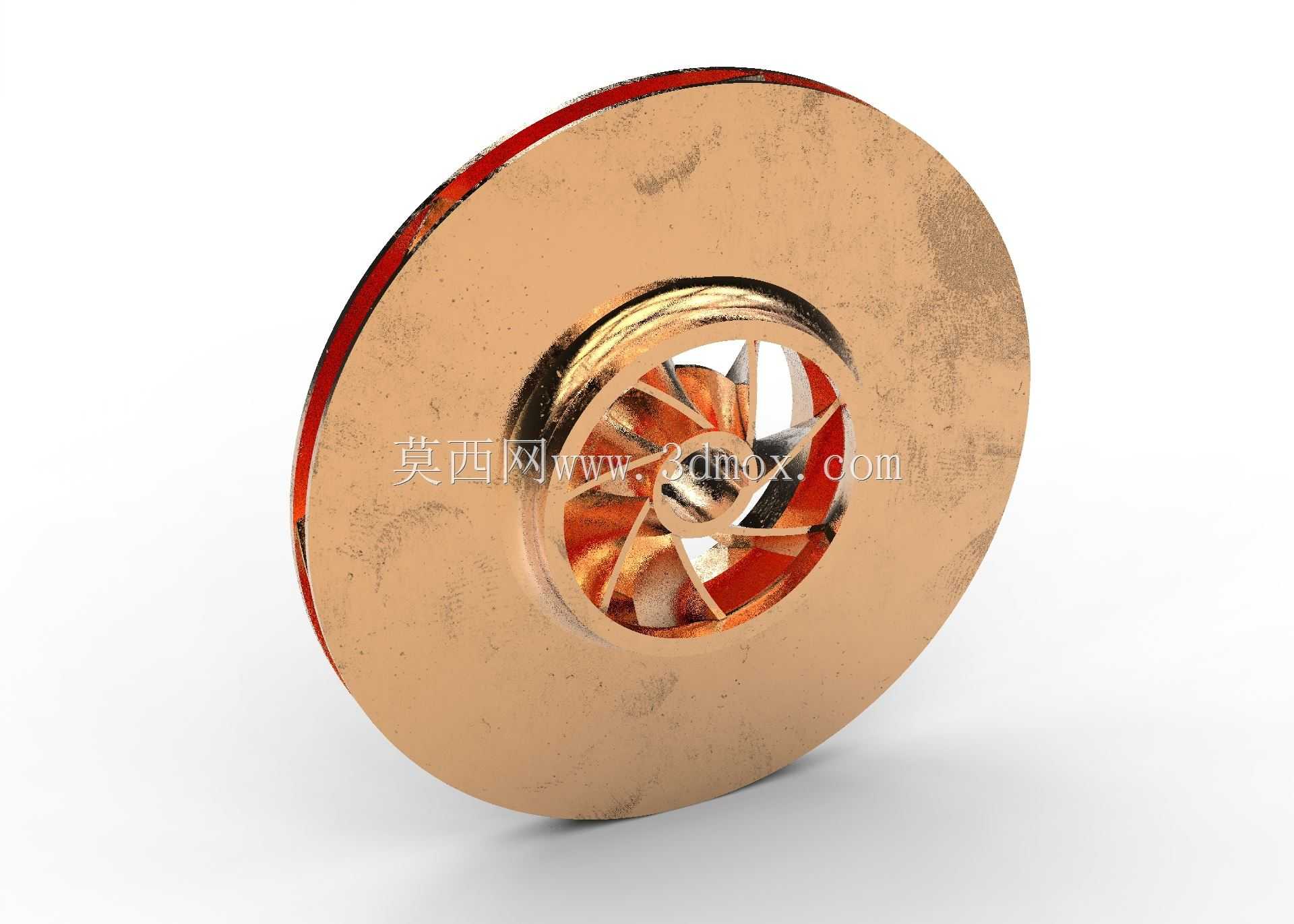

铜质离心叶轮精密结构三维设计

　　该叶轮构件主要适配小型离心式流体输送设备，常见于微型供水增压单元、小型暖通循环管路、低功率工业冷却循环系统中，作为核心过流做功部件承担流体动能转换的核心作用，运行时随配套主轴高速旋转，通过叶片间的流道将进入叶轮中心的流体沿径向甩出，完成机械能到流体压力能、动能的转换。从结构设计逻辑来看，整体采用盘式对称布局，前盘与后盘保持平行同轴度公差控制在0.02mm以内，避免高速旋转时产生不平衡量引发设备振动；中心轮毂部位设置与驱动轴配合的安装孔，孔位周边做倒角过渡处理，既方便装配时的轴件导入，也能减少应力集中导致的轮毂开裂风险。叶片采用后向式曲面构型，叶片数量经过流场仿真优化，在保证流体做功效率的同时，尽可能降低流道内的涡流损耗，

　　叶片与前后盘的连接位置做圆角过渡，避免长期受流体冲刷出现焊缝或基体冲蚀磨损。外形尺寸方面，整体外圆直径适配小功率泵体的腔体安装边界，安装时需保证叶轮出口与泵体蜗室的流道对中，轴向窜动量控制在合理区间，避免叶轮与泵腔内壁发生刮蹭。材质选用铜合金基材，一方面利用铜材优良的抗腐蚀特性，适配输送清水、弱腐蚀性冷却介质的工况，另一方面铜质基体的切削加工性能较好，便于后期做动平衡校正时的微量切削调整。设计过程中重点考量了旋转部件的动平衡性能，整体质量分布沿中心轴对称，剩余不平衡量满足G2.5级精度要求，适配3000rpm以内的常规工作转速区间。轮毂部位的内孔可根据不同驱动轴的规格做键槽或顶丝孔的适配调整，安装时需配合密封件避免流体沿轴端泄漏，叶轮前盘的边缘做圆弧收边处理，减少流体进入流道时的入口冲击损失，提升整体运行效率。
