传感器配套弧形安装连接臂结构设计

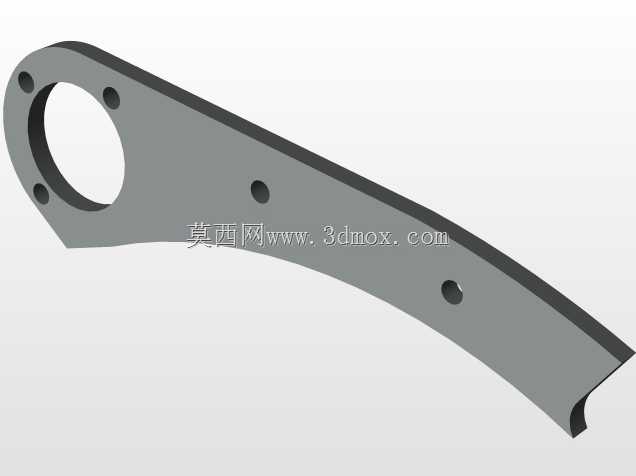

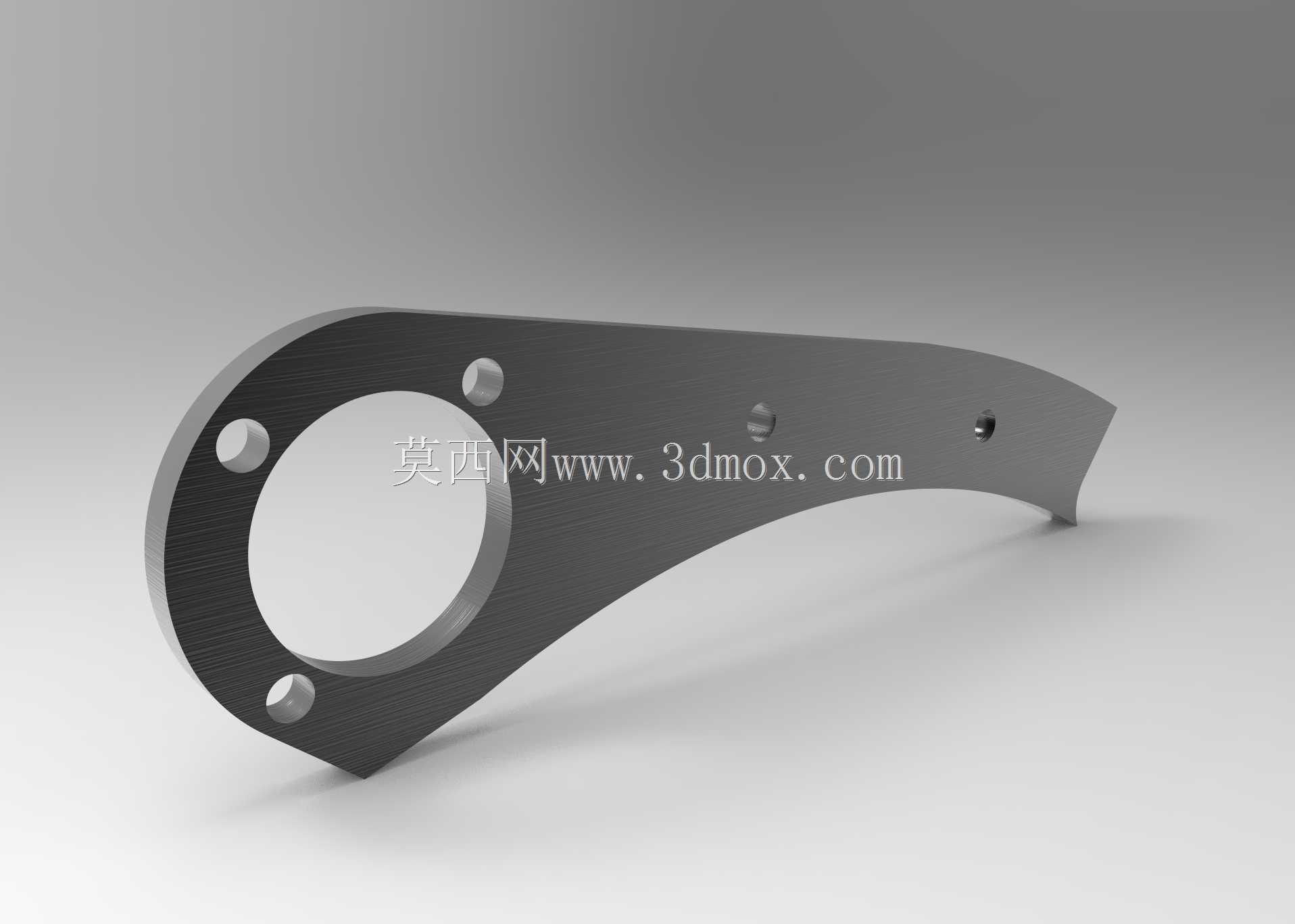

　　这款弧形连接臂主要应用于工业传感检测场景中，作为传感器与主机架之间的连接承载构件，承担固定传感器位置、调整检测姿态、传递安装基准的核心作用，常见于自动化产线的位置检测工位、尺寸校验工位、物料到位识别单元中，适配非接触式光电传感器、接近开关类检测元件的安装需求。从结构设计来看，构件整体采用流线型弧形轮廓，一端设置大直径圆形安装孔，孔周均匀分布三个沉头固定孔，用于与主机架的旋转轴或者固定支座完成锁紧连接，沉头孔的设计能够保证螺栓安装后端面齐平，避免突出结构干涉周边运动部件的运行轨迹。臂身沿弧形走向延伸至末端收窄，末端设置小型安装孔位，用于直接固定传感器本体，臂身中段预留的小型定位孔可用于穿设传感器线缆或者加装辅助限位顶丝，

　　避免设备运行过程中连接臂出现周向转动偏移。设计阶段充分考虑了安装边界的限制，大端安装孔的孔径匹配常规工业传感支架的标准轴径，三个沉头孔的分度圆直径适配市面主流的安装座孔距，无需额外加工转接板即可完成装配。臂身的弧形走向经过运动轨迹校核，在连接臂随转轴做小角度摆动的过程中，不会与周边的机架型材、输送线体、工件载具产生运动干涉，同时弧形结构相比直臂结构能够在相同的安装空间内获得更长的检测端延伸距离，让传感器的检测位置可以更贴近待检测工件，提升检测信号的稳定性。构件整体采用等厚板材加工成型，厚度方向的尺寸统一，既可以采用钣金冲压工艺批量生产，也可以采用整块金属板材线切割后做表面发黑处理，表面的哑光处理能够减少车间光线的反射，

　　避免对光电类传感器的检测信号造成干扰。从受力角度分析，弧形的力传导路径能够将末端传感器的受力均匀分散到大端的三个固定点，相比直臂结构的应力集中问题，该结构在长期往复摆动的工况下，臂身与安装孔衔接位置的疲劳强度更高，能够承受更高频次的摆动动作而不出现形变断裂。安装时仅需将大端套入对应直径的安装轴，拧入三颗沉头螺栓完成周向固定，再将传感器固定在末端孔位，调整好检测角度后锁紧中段的顶丝即可完成装配，整个安装过程无需复杂工装，现场调试人员可快速完成位置调整。
